2. Наборно-отливной способ набора

Набор — процесс составления текстовых строк с использованием вещественных или невещественных шрифтоносителей и выключка их в установленном формате.

Существует три основных способа набора:

1. наборно-отливной (типографский);

2. наборно-фотографический (фотонабор);

3. наборно-печатный (компьютерный).

Наборно-отливной способ используется для набора оригинальных наборных форм, предназначенных для высокой печати. Он делится на: ручной набор, ручной строкоотливной крупнокегельный и механизированный набор - строкоотливной (линотипный) и буквоотливной строконаборный (монотипный). В кач-ве печатающего мат-ла использовали литеры букв, знаков, орнаментов, спец. символов. Литеры отливали из сплава свинца, сурьмы, олова. Для каждой гарнитуры, кегля, начертания отливался отдельный комплект знаков. В кач-ве пробельного мат-ла использовался внутристрочный мат-л, межстрочный, полосной и обкладочный. К внутристрочному относили: шпации (м/у словами):кегельная, ½,1/4, квадраты(служили для заполнения более крупных пробелах в строках).К межстрочному пробельному мат-лу относят: шпоны (для увеличения расстояния м/у строками), реглеты (для отбивок заголовков). К полосному относили: бабашки (при наборе таблиц с пустотами) и марзаны (для заполнения пустот на полосе).

Вручную набирались строки с использованием литер, относящихся к разряду вещественных шрифтоносителей, заранее отлитых из свинцово-сурьмяно-оловянистого сплава с шрифтовых матриц и рассыпанных в ячейки шрифтовых касс. Для создания пробелов внутри строки в процессе набора использовался внутристрочный пробельный материал, кот. также располагался в ячейках касс.

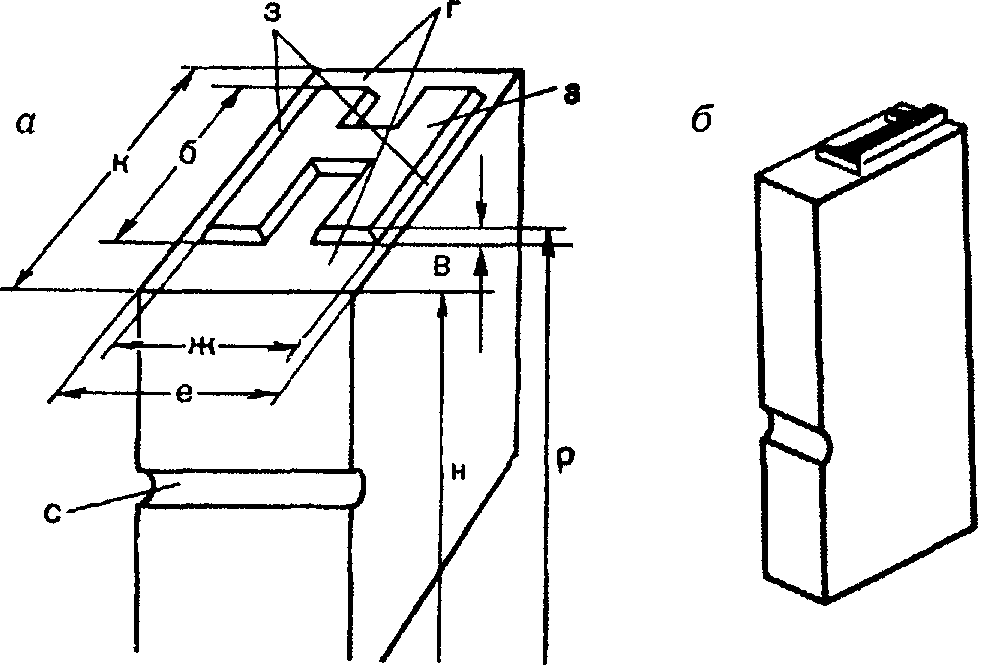

К печатающему материалу, используемому для набора, относятся литеры букв и знаков, печатающие линейки Литера представляет собой прямоугольный брусок, на верхней площадке которого расположено очко (а) литеры, изображающее букву или знак. Рельефное изображение буквы - головка литеры или высота очка (в). Расстояние между передней и задней стенками литеры (к) носит название кегля, в размер которого входит очко строчных букв (б) без выступающих и свисающих элементов, и верхние и нижние заплечики (г). За счет верхних и нижних заплечиков создавался нормальный межстрочный пробел в процессе набора, они использовались для размещения выступающих и свисающих элементов букв (р, ц, б, у и т.д.). Литеры прописных букв и цифр отливались без верхних заплечиков. Нижние заплечики у букв и знаков одного кегля одинакового размера.

Расстояние между боковыми стенками литеры (е) задает ее ширину (толщину), которая определяется шириной очка (ж) букв или знаков и размером боковых заплечиков (з), образующих при наборе естественные межбуквенные пробелы (апроши). Расстояние между основанием ножки литеры и поверхностью очка называется ростом литеры (р). Рост всех элементов наборных форм - величина постоянная, равная 25,1 мм (высота очка=1,12 мм). Сигнатура (с) - выемка на передней стенке литеры - нужна для контроля правильности установки литер в верстатку при наборе.

После отливки печатающего и пробельного материала происх. набор в верстатку (трехстенный металлический ящик с подвижной боковой стенкой). Перед набором выполняли заключку строки, т.е. установку ее на требуемый формат посредствам фиксации подвижной стенки. Затем наборщик брал литеры из кассы и ставил в нужном порядке. Помещенную в спец. раму - наборную форму устанавливали на талере (ровный и гладкий стол) м/у 2 массивными столбами. В перекладине м/у столбами ходил винт, на конце которого б. гладкая доска (пиант).

Линотип: набор и отливка слов были совмещены в одном оборудовании - строкоотливной наборной машине. Линотип состоял из клавиатуры, касс с набором линотипных матриц, верстатки и отливного аппарата. При нажатии на клавиатуру из магазина выпадали матрицы. М/у словами устанавливались раздвижные шпационные клинья. Из матриц и клиньев формировалась строка, которая направлялась к отливному аппарату, все остальные операции осущ. автомат-ки. Остывшая строка выталкивалась из формы, обрезалась и выставлялась на приемный столик. Из отлитых строк версталась ПФ, а матрицы и клинья автоматически возвращались в магазин для повторного использования.

Монотип – буквоотливная наборная машина, кот. осуществляла набор строк, состоящих из отдельных литер и пробельных элементов. Монотип состоял из 2 секций: клавиатурного аппарата (где информация записывалась на перфоленту) и буквоотливного механизма, работающего под управлением перфоленты. В монотипе исп. сетовая система измерений, разработанная на основе англ. дюйма.

Достоинства монотипа по сравнению с линотипом: более широкий ассортимент знаков на клавиатуре; выключка более равномерная; высокая скорость набора. Монотип применяется для сложных видов издания, содержащих формулы, табл. и т.д.

Недостатки наборно-отливного способа: тяжелые физические нагрузки, кот. должны были выполнять рабочие наборных цехов; уровень шума в строкоотливном отделении достигал 85 дБ, а в монотипном строкоотливном - 105 дБ; опасность получения ожогов и других травм (рабочая температура отливки строк - 275о С, литер - 320-390о С, типографский набор называют «горячим набором»); токсичность сплава (самое главное). Свинец и сурьма вредны не только в расплавленном состоянии, но и в виде пыли.
