Лабораторная работа № 1 Изучение конструктивных элементов кабелей городских телефонных сетей.

1. Цель работы:

Изучить образцы кабелей, используемых для ГТС. Научиться по конструкции определять тип (марку) кабелей связи.

2. Оборудование и инструменты:

ножовка по металлу;

микрометр;

куски кабелей длиной 100-150- мм.

3. Задание:

Изучить конструкцию предложенных образцов городских кабелей связи и определить марки каждого кабеля.

4. Подготовка к работе:

4.1. Изучить рекомендуемую литературу;

4.2. Подготовить бланк отчета;

4.3. Ответить на вопросы допуска:

4.3.1. Назначение кабелей ГТС;

4.3.2. Классификация кабелей ГТС по конструкции рабочей сети, роду изоляции жил, составу конструктивных элементов, материалу оболочек, защитным покровом, условиям прокладки;

4.3.3. Область применения кабелей ГТС.

5. Литература:

5.1. Приложение;

5.2. Гроднев И.И. "Линейные сооружения связи"-Изд."Радио и

связь".М.,1987г.

5.3. Барон Д.А. "Магистральные и внутризоновые кабельные линии

связи. Линейные сооружения", Изд "Радио и связь", М.,1988г.

5.4. "Справочник строителя кабельных сооружений связи". Изд."Связь",1997г.

6.Контрольные вопросы:

6.1. Указать диаметр токопроводящих жил кабелей ГТС;

6.2. Типы изоляции, применяемых в кабелях связи;

6.3. Почему в конструкции кабелей имеется экран ?

6.4. Какие броневые защитные покровы применяются в кабелях связи ?

6.5. Для чего изолированные жилы скручивают в пары или четверти ?

6.6. Тип оболочек, применяемых в кабелях связи.

6.7. Назначение поясной изоляции, накладываемой на кабельный

сердечник.

6.8. Область применения ГТС кабелей.

Приложение:

Для удобства классификации и пользования кабелями, им присваивается определенное условное обозначение - марка кабеля:

Т- телефонный городской кабель;

П- полиэтиленовая изоляция жил;

А- влагозащитная оболочка из алюминия;

Г- голый кабель, освинцованный без наружного защитного покрова;

Б - наличие ленточной брони поверх оболочки;

К – наличие круглопровочной брони;

П – дополнительная буква для обозначения оболочки из пласстмасы (полиэтиленовая);

В - оболочка поливинилхлоридная;

Э - наличие экранных групп.

Для ГТС

Соответственно городские телефонные кабели парной свинцовой оболочке маркируются буквами:

ТГ, ТБ, ТК

Городским телефонным кабеля с полиэтиленовой изоляцией и в пластмассовой оболочке присвоены марки

ТПП, ТППБ, ТПВ, ТПВБ

Влагостойкие кабели с герметизированным заполнением маркируются:

ТПЗ

Кабели звездной скрутки для соединительных линий и узлов связи обозначаются марками:

ТЗГ, ТЗБ. и т.д. ( с кордельно-бумажной изоляцией)

ТЗПП, ТЗППБ и т.д.

(с пористо-полиэтиленовой изоляцией)

Кабели в алюминиевой оболочке с защитным полиэтиленовым шлангом маркируются:

ТЗПШ, ТЗАБ Шп

Для устройства сетей ГТС используются кабели двух назначений:

абонентские, дающие связь от станций (АТС) к абонентам, и соединительные, связывающие АТС между собой и междугородной станцией МТС.

Для абонентских линий применяются многопарные телефонные кабели до 2400х2;

для соединительных линий - кабели междугородного типа:

симметричные МКС-7х4 или коаксиальные МКТ-4 с многоканальными системами передач.

Кабели с пластмассовой изоляцией из полиэтилена изготавливаются в полиэтиленовой (ТПП) и поливинилхлоридной (ТПВБ) оболочках. Соответствующие варианты с ленточной броней маркируются ТППБ и ТПВБ. Выпускаются также кабели в стальной оболочке (ТПС). Для устройства соединительных линий АТС-АТС и АТС-МТС используются:

симметричный кабель МКСГ-7х4 и МКСАШп-7х4. Такая система позволяет получить 14х30=420 соединительных линий;

симметричный кабель любого типа с системой передачи ИКМ-30 по каждой сети кабеля;

малогабаритный коаксиальный кабель МКТ-4 с системой передачи

К-300.

В перспективе намечается использовать для соединительных линий ГТС оптические кабели с импульсно-кодовой системой передач.

Порядок выполнения работы.

В процессе выполнения работы студент должен проделать следующие операции:

определить конструкцию защитного покрова кабеля;

определить материал влагозащитной оболочки и замерить ее радиальную толщину;

- определить емкость кабеля;

- определить материал токоведущих жил, их диаметр;

- определить тип изоляции жил;

- определить марку из предложенных образцов кабеля;

- назвать область применения изучаемых образцов кабеля.

Выполнив лабораторную работу студент составляет письменный отчет.

Отчет по работе:

Отчет по работе должен быть составлен в соответствии с предложенной формой и содержать:

1. Поперечный разрез кабелей предложенных образцов с указанием конструктивных элементов;

Примеры выполнения разрезов кабеля показаны на рис.1 в приложении.

2. Заполненную таблицу № 3, отражающую конструкцию изучаемых кабелей предложенных образцов;

3 Ответы на поставленные контрольные вопросы.

Кабель выпускают емкостью от 10 до 1200 пар кусками длиной не менее 100 м называемой строи­тельной.

Кабели парной скрутки ТБ, ТБГ и ТК аналогич­ны по конструкции кабе­лю ТГ, но в зависимости от назначения имеют раз­личные броневые пок­ровы:

Рис. 9. Кабель ТГ: 1-жилы. 2— бумага, 3—свинцовая оболочка

ТБ—в свинцовой оболочке, бронированный двумя стальными лентами, с наружным джутовым покровом, предназначен для про­кладки в земле;

ТБГ—в свинцовой оболочке, бронированный двумя стальными;

лентами, покрытыми вязким компаундом или лаком, предназначен для укладки в шахтах и туннелях;

ТК—в свинцовой оболочке, бронированный стальными оцинко­ванными круглыми проволоками с наружным покровом, предназ­начен для прокладки через водные преграды.

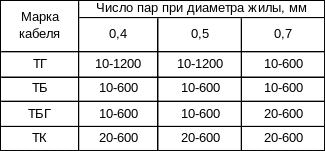

Число пар и диаметры токопроводящих жил с воздушно-бу­мажной .изоляцией кабелей ГТС приведены в табл. 1.

Таблица 1

Городские телефонные кабели парной скрутки с воздушно-бумажной изоляцией жил

На городских и сельских телефонных сетях используют кабели с пластмассовой изоляцией и оболочкой (рис. 11), причем оболоч­ка может быть как полиэтиленовая ТПП, так и поливинилхлоридная ТПВ, а изоляция жил только полиэтиленовая. Жилы кабеля медные диаметром 0,32; 0,4; 0,5; 0,7 мм. Скрутка жил бывает пар­ная и четверочная, а сердечника- повивная и пучковая. Поверх скрученного сердечника накладывают поясную изоляцию из по­лиэтиленовых лент, затем алюминиевую ленту (экран), под которой, прокладывают луженую проволоку диаметром 0.5мм. Кабели ТПВ и

ТПП выпускают емкостью от 5 до 600 пар или от 5 до 300 четверок. Маркировка кабелей следую­щая:

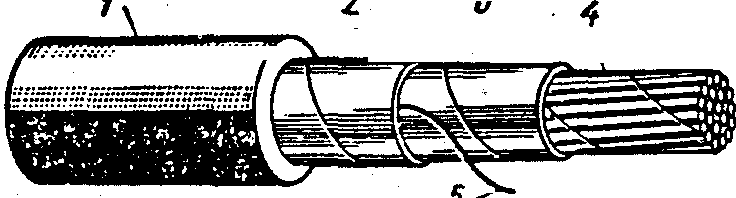

РИС.11 Кабель типа ТПП: /—полиэтиленовая оболочка. 2—алюминиевый экран, 3—поясная изоляция. 4—сердечник. 5— медная луженая проволока

ТПП — телефонный с полиэтиленовой изоляци­ей жил и в полиэтилено­вой оболочке, предназна­чен для прокладки в ка­нализации, внутри и сна­ружи зданий, а также для подвески на опорах;

ТПВ — телефонный с полиэтиленовой изоля­цией и в поливинилхлоридной оболочке, предназ­начен для прокладки внут­ри и снаружи зданий, а также для подвески на опорах.

Рис. 12. Конструкция кабеля ТППБ:

/ — джут. г — стальная ленточная броня, 3 — битуминизированная бумага, 4—полиэтиленовая оболочка, 5—экран. 6—поясная изоляция. 7— сердечник, 8 — медная луженая проволока

Кабель ТПП, предназначенный для прокладки в грунте, брони­руется стальными лентами и имеет маркировку ТППБ. Поверх брони для защиты от коррозии наложен джутовый покров (рис.12).

Для подвески на воздушных линиях связи можно использовать кабель ТППт, который по конструкции аналогичен кабелю ТПП, но в отличие от него имеет самонесущий трос, спрессованный вме­сте с сердечником в общую полиэтиленовую оболочку и выполнен­ный из семи стальных оцинкованных проволок. Кабель выпускают с диаметром жил 0,5 и 0,7 мм, скрутка которых парная, а сердеч­ника—пучковая. На сердечник наложен экран из гофрированной алюминиевой ленты. Емкость кабеля от 5 до 100 пар или от 5 до 50 четверок.

На рис. 13 показан кабель ТПСШп с полиэтиленовой изоляцией, медными жилами диаметром 0,4; 0,5; 0,7 мм и парной скруткой. Емкость кабеля от 100 до 1200 пар. Поясная изоляция сердечника состоит из поливинилхлоридной и бумажной лент, экран — из алю­миниевой фольги, экранной проволочки и пластмассовой или бумаги.

ТЗГ— в свинцовой оболочке, голый, предназначен для проклад­ки телефонной канализации;

ТЗБ—в свинцовой оболочке, бронированный стальными лентами, поверх которых имеется джутовый покров, предназначен для прокладки в земле;

Рис. 10. Кабель ТЗБ:

1—жилы, 2— бумага,- 3— свинец. 4— подушка, 5—стальная лента, 6— джут

ТЗБГ—в свинцовой оболочке, бронированный стальными лен­тами, с противокоррозионной защитой, предназначен для проклад­ки в агрессивных грунтах;

ТЗК—в свинцовой оболочке, бронированный круглыми сталь­ными оцинкованными проволоками, с защитным наружным покро­вом из джута, предназначен для прокладки через водные преграды. На рис. 10 показана конструкция кабеля ТЗБ. Число четверок и диаметры токопроводящих жил с бумажно-кордельной изоляцией приведены в табл. 2.

Таблица 2

Городские телефонные кабели звездной скрутки с бумажно-кордельной изоляцией

Маркировка кабеля, например ТЗГ 7Х4Х0,8, означает теле­фонный кабель звездной скрутки со свинцовой оболочкой с бумаж­но-кордельной изоляцией, емкостью в семь четверок жил диамет­ром 0,8 мм.
