3.Аналого-цифровые и цифро-аналоговые преобразователи.

Аналого-цифровые преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами.

Процедура аналого-цифрового преобразования непрерывных сигналов, которую реализуют с помощью АЦП, представляет собой преобразование

непрерывной функции времени U(t), описывающей исходный сигнал, в последовательность чисел {U'(tj)}, j=0,1,2,:, отнесенных к некоторым фиксированным моментам времени.

В основу классификации АЦП положен признак, указывающий на то, как во времени разворачивается процесс преобразования аналоговой величины в цифровую. В основе преобразования выборочных значений сигнала в цифровые эквиваленты лежат операции квантования и кодирования. Они могут осуществляться с помощью либо последовательной, либо параллельной, либо последовательно-параллельной процедур приближения цифрового эквивалента к преобразуемой величине.

Параллельные АЦП

АЦП этого типа осуществляют квантование сигнала одновременно с помощью набора компараторов, включенных параллельно источнику входного сигнала. Благодаря одновременной работе компараторов параллельный АЦП является самым быстрым. Недостатком схемы является высокая сложность. Следствием этого является высокая стоимость и значительная потребляемая мощность.

Последовательно-параллельные АЦП

Последовательно-параллельные АЦП являются компромиссом между стремлением получить высокое быстродействие и желанием сделать это по возможности меньшей ценой. Последовательно-параллельные АЦП занимают промежуточное положение по разрешающей способности и быстродействию между параллельными АЦП и АЦП последовательного приближения.

Последовательные АЦП

Последовательный АЦП с единичными приближениями состоит из компаратора, счетчика и ЦАП

Работа преобразователя начинается с прихода импульса запуска, который включает счетчик, суммирующий число импульсов, поступающих от генератора тактовых импульсов ГТИ. Выходной код счетчика подается на ЦАП, осуществляющий его преобразование в напряжение обратной связи Uос. Процесс преобразования продолжается до тех пор, пока напряжение обратной связи сравняется с входным напряжением и переключится компаратор, который своим выходным сигналом прекратит поступление тактовых импульсов на счетчик. Переход выхода компаратора из 1 в 0 означает завершение процесса преобразования. Выходной код, пропорциональный входному напряжению в момент окончания преобразования, считывается с выхода счетчика.

Особенностью АЦП последовательного счета является небольшая частота дискретизации, достигающая нескольких килогерц. Достоинством АЦП данного класса является сравнительная простота построения, определяемая последовательным характером выполнения процесса преобразования.

АЦП последовательного приближения

В основе работы этого класса преобразователей лежит принцип дихотомии, т.е. последовательного сравнения измеряемой величины с 1/2, 1/4, 1/8 и т.д. от возможного максимального значения ее. Это позволяет для N-разрядного АЦП последовательного приближения выполнить весь процесс преобразования за N последовательных шагов (итераций) вместо 2N-1 при использовании последовательного счета и получить существенный выигрыш в быстродействии.

Данный класс АЦП занимает промежуточное положение по быстродействию, стоимости и разрешающей способности между последовательно-параллельными и интегрирующими АЦП и находит широкое применение в системах управления, контроля и цифровой обработки сигналов.

Интегрирующие АЦП

Недостатком рассмотренных выше последовательных АЦП является низкая помехоустойчивость результатов преобразования. Выборка мгновенного значения входного напряжения, обычно включает слагаемое в виде мгновенного значения помехи. Впоследствии при цифровой обработке последовательности выборок эта составляющая может быть подавлена, однако на это требуется время и вычислительные ресурсы. В интегрирующих АЦП входной сигнал интегрируется либо непрерывно, либо на определенном временном интервале, длительность которого обычно выбирается кратной периоду помехи. Это позволяет во многих случаях подавить помеху еще на этапе преобразования. Платой за это является пониженное быстродействие интегрирующих АЦП.

Цифро-аналоговый преобразователь (ЦАП) предназначен для преобразования числа, определенного, как правило, в виде двоичного кода, в напряжение или ток, пропорциональные значению цифрового кода.

Последовательные ЦАП. ЦАП с ШИМ

Очень часто ЦАП входит в состав микропроцессорных систем. Если не требуется высокое быстродействие, цифро-аналоговое преобразование может быть очень просто осуществлено с помощью широтно-импульсной модуляции (ШИМ). Наиболее просто организуется цифро-аналоговое преобразование в том случае, если микроконтроллер имеет встроенную функцию широтно-импульсного преобразования. Выход ШИМ управляет ключом. В зависимости от заданной разрядности преобразования контроллер с помощью своего таймера/счетчика формирует последовательность импульсов. Фильтр нижних частот сглаживает импульсы, выделяя среднее значение напряжения. Рассмотренная схема обеспечивает почти идеальную линейность преобразования. Основной недостаток – низкое быстродействие.

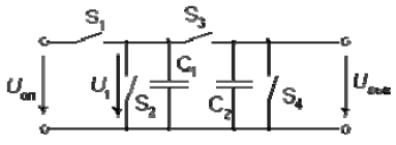

Последовательный ЦАП на переключаемых конденсаторах

Е мкости конденсаторов С1 и С2 равны. Перед началом цикла преобразования конденсатор С2 разряжается ключом S4. Входное двоичное слово задается в виде последовательного кода. Его преобразование осуществляется последовательно, начиная с младшего разряда d0. Каждый такт преобразования состоит из двух полутактов. В первом полутакте конденсатор С1 заряжается до опорного напряжения Uоп при d0=1 посредством замыкания ключа S1 или разряжается до нуля при d0=0 путем замыкания ключа S2. Во втором полутакте при разомкнутых ключах S1, S2 и S4 замыкается ключ S3, что вызывает деление заряда пополам между С1 и С2. В результате получаем U1(0)=Uвых(0)=(d0/2)Uоп

Пока на конденсаторе С2 сохраняется заряд, процедура заряда конденсатора С1 должна быть повторена для следующего разряда d1 входного слова. Точно также выполняется преобразование для остальных разрядов слова.

Параллельные ЦАП. ЦАП с суммированием весовых токов

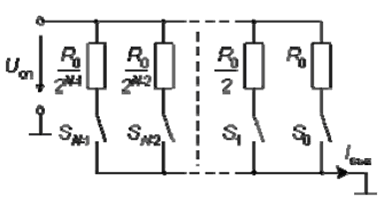

Б ольшинство схем параллельных ЦАП основано на суммировании токов, сила каждого из которых пропорциональна весу цифрового двоичного разряда, причем должны суммироваться только токи разрядов, значения которых равны.

Сопротивления резисторов выбирают так, чтобы при замкнутых ключах через них протекал ток, соответствующий весу разряда. Ключ должен быть замкнут тогда, когда соответствующий ему бит входного слова равен единице. При высокой разрядности ЦАП токозадающие резисторы должны быть согласованы с высокой точностью.

ЦАП на МОП ключах имеют относительно низкое быстродействие из-за большой входной емкости МОП-ключей. В качестве ключей здесь используются МОП-транзисторы.

ЦАП на источниках тока

ЦАП на источниках тока обладают более высокой точностью. В отличие от (ЦАП на МОП ключах), в котором весовые токи формируются резисторами сравнительно небольшого сопротивления и, как следствие, зависят от сопротивления ключей и нагрузки, в данном случае весовые токи обеспечиваются транзисторными источниками тока, имеющими высокое динамическое сопротивление. В качестве переключателей тока часто используются биполярные дифференциальные каскады, в которых транзисторы работают в активном режиме. Это позволяет сократить время установления до единиц наносекунд.

ЦАП с суммированием напряжений

Основу преобразователя составляет цепь из 256 резисторов равного сопротивления, соединенных последовательно. Достоинством данной схемы является малая дифференциальная нелинейность и гарантированная монотонность характеристики преобразования. Ее можно использовать в качестве резистора, подстраиваемого цифровым кодом.
