Кінескопи чорно-білого телебачення
Кінескопи - приймальні телевізійні трубки, які є електронно- променевими приладами з люмінофорними екранами, на яких здійснюється перетворення енергії електронів променя у світлове випромінювання. Відтворення зображення на екрані забезпечується відхиленням електронного променя за законом телевізійної розгортки, щільність якого модулюється сигналом зображення.

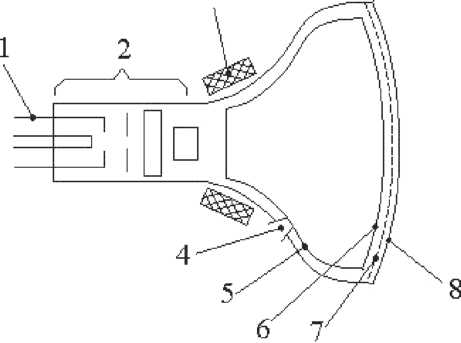

На передню стінку скляної колби 8 нанесений екран, який являє собою шар люмінофору 7, вкритий тонкою плівкою алюмінію 6 (рисунок 4.2). В циліндричній горловині колби розміщений електронний прожектор 2. Другий анод прожектора з’єднаний з провідним покриттям 4, яке нанесене на внутрішню поверхню колби і горловини. Вивід другого анода 5 зроблений через колбу, а інших електродів - через цоколь 1. На горловину кінескопа надівається відхиляюча система 3, за допомогою якої формується магнітне поле потрібної конфігурації.
Рисунок 5.2 - Схема кінескопа безпосереднього спостереження
Алюмінієве покриття на екрані попереджає появу на ньому іонної плями (жовта пляма в центрі екрана). Така пляма зумовлена бомбардуванням екрана негативними іонами, які вилітають з катода, прискорюються напругою другого анода і, практично не відхиляючись магнітним полем, бомбардують центральну частину екрана, викликаючи його часткову руйнацію. Алюмінієва плівка затримує масивні негативні іони.
5.2.1 Електронний прожектор
Електронний прожектор - конструктивний вузол ЕПТ, який складається з анода і ряду електродів, що забезпечують прискорення, фокусування та керування щільністю електронів променя.

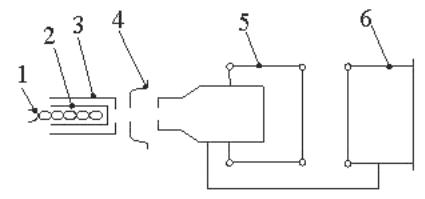

Електронний прожектор складається з підігрівача 1, термокатода 2, модулятора 3, прискорювального електрода 4, фокусувального електрода 5 і другого анода 6 (рисунок 4.3). Такий прожектор називається пентодним і дозволяє зменшити вплив прискорювального електрода на якість фокусування.
Рисунок 5.3 - Конструкція електронного прожектора
5.2.2 Фокусування електронного променя
Фокусування електронного променя в площині екрана може бути здійснене електростатичним і електромагнітним полем відповідної конфігурації, оскільки електронний промінь - це впорядкований потік електричних зарядів (електронів).
1) Електростатичне фокусування здійснюється електростатичними лінзами.

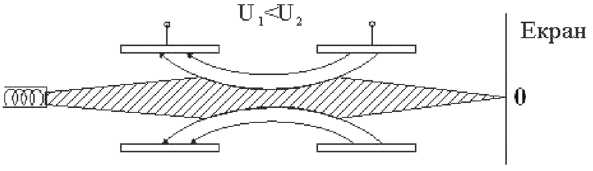

Створене поле притискає електрони до осі трубки, збираючи їх у точці (рисунок 4.4). Оптимальне фокусування променя досягається підбором потенціалу фокусувального електрода.
Рисунок 5.4 - Принцип електростатичного фокусування
2) Електромагнітне фокусування.

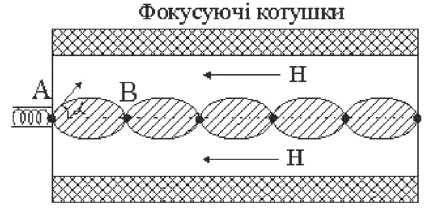

Електрон разом із круговим буде здійснювати поступальний рух, описуючи в просторі гвинтову лінію (рисунок 5.5). Всі електрони, які вилетіли з точки А, зберуться знову в точці В і це буде повторюватися при кожному оберті. Оптимальне фокусування досягається зміною постійного струму, який проходить у котушці.
Рисунок 5.5 - Принцип електромагнітного фокусування
Електростатичне фокусування має ряд переваг: воно не критичне до змін напруг живлення; від джерел живлення потрібна невелика потужність у колі фокусуючого електрода; фокусуючий електрод розміщується всередині корпусу, що зменшує габарити. Тому електростатичне фокусування використовується частіше.

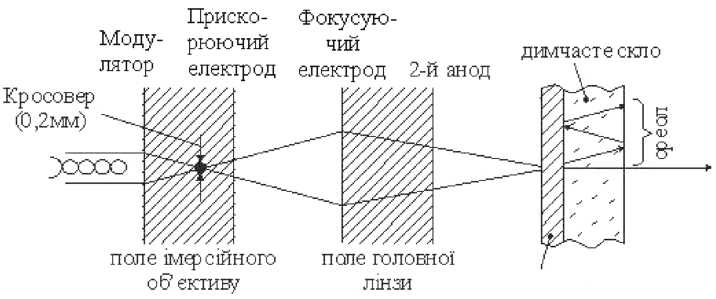

Більшість кінескопів сучасних телевізорів будують за дволінзовою оптичною системою (рисунок 5.6). При цьому фокусування електронного променя здійснюється у двох зонах: в полі імерсійного об’єктива і в полі головної фокусуючої лінзи.
Рисунок 5.6 - Фокусування електронного променя

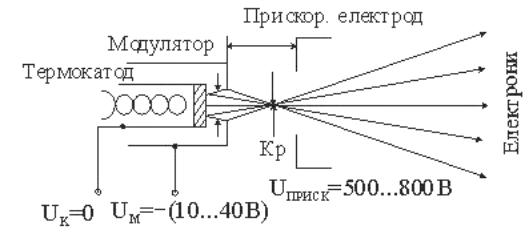

Імерсійний об’єктив утворюють термокатод, модулятор і прискорювальний електрод. Різниця потенціалів між катодом і прискорювальним електродом Uприск становить декілька сотень вольт, а відстань L між цими електродами дорівнює декільком міліметрам, тому в зоні імерсійного об’єктива утворюється сильна напруженість поля.
Електрони, які вилетіли з поверхні катода, збираються полем у вузький пучок, який називається кросовером (Кр). Діаметр кросовера виявляється в декілька разів меншим діаметра тієї частини катода, з якої електрони потрапляють в отвір модулятора, тому після кросовера пучок знову розходиться. Після проходження пучка електронів поля головної фокусувальної (електростатичної чи електромагнітної) лінзи він фокусується в площині екрана. На екрані пучок має розмір кросовера (десяті частки міліметра). Колір світіння екрана визначається типом вибраного люмінофора. Оскільки прискорювальні напруги дуже великі, то доводиться працювати в області граничних потенціалів Ua > U2 кр. Отже, екран не може бути ізольований від інших електродів. Його потенціал необхідно примусово підтримувати на рівні потенціалу другого анода кінескопа (ч/б кінескопи - 20 кВ, кольорові - 25 кВ). Для цього наноситься алюмінієве покриття товщиною 0,5 мкм, що дозволяє:
1) ефективно відводити вторинні електрони з екрана;
2) збільшити контраст;
3) підвищити світловіддачу більш ніж в 1,5 разу, оскільки світло з колби дзеркально відбивається в бік спостерігача;
4) захистити люмінофор від бомбардування негативними іонами.
Димчасте скло значно знижує ефект ореола. Зниження відбувається через те, що світло, яке пройшло в склі довгий шлях, значно більше поглинається, ніж при проходженні короткого шляху в прямому напрямку.
