4.10 Паралельно-кадрова структура перетворювача

Найбільшого розповсюдження набули ПЗЗ-перетворювачі з покадровим перенесенням.

Секції накопичення 1 і зберігання накопиченої інформації 2 розділе­ні (рисунок 4.22).

Після завершення періоду накопичення протягом короткого часу (зворотний хід по кадру) заряд переноситься в секцію зберігання; режим накопичення поновлюється, а в цей час відповідно до прийнятих пара­метрів розкладу відбувається зчитування інформації через регістр зчи­тування 3.

В даному пристрої легко реалізувати черезрядковий розклад зобра­ження. Для цього в секції накопичення протягом тривалості непарних полів накопичення відбувається під електродами Ф₁, а під час тривалості парних полів - під Ф ₂. Під час зворотного ходу по полях зарядова ін­формація непарного поля переноситься до секції зберігання (пам’яті), потім переносяться заряди, які знаходяться під Ф₂, і в секції накопи­чення починається новий цикл.

Серійно випускаються матриці ПЗЗ із кількістю елементів 288x232 з покадровим перенесенням накопиченої інформації і тритактним регіс­тром керування. Вони мають такі параметри: секція накопичення - 144x232; секція збереження - 144x232; зсувний регістр - 235 елементів.

Розроблена також матриця 580x532 елемента розкладання. Вихід­ний пристрій складають 2 транзистори (МОН). Розрізнювальна здат­ність - 40-60 рядків на міліметр. Однак щодо роздільної здатності ще поступаються вакуумним (таблиця 4.1).

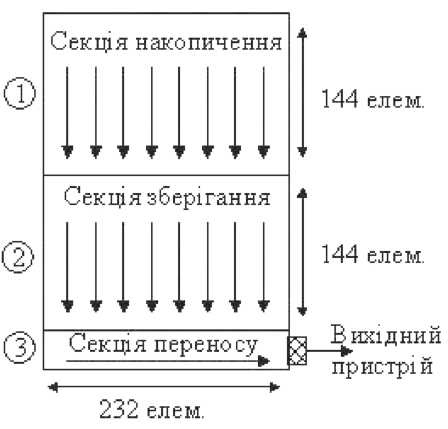

Рисунок 4.22 - Принцип побудови ПЗЗ-перетворювача з покадровим перенесенням

Таблиця 4.1 - Порівняльні характеристики

Характеристики	Відікон	ФЕП на ПЗЗ
1. Розрізнювальна здатність ТВ ліній	до 1000	до 500
2. Чутливість	середня	висока
2. Довільна вибірка	неможлива	можлива
3. Інерційність	велика	незначна
4. Споживання потужності, Вт	5	0,5
5. Напруга живлення	200-400	5-25
6. Маса, г	50	5,0
7. Термін служби, год	800	1500

4.11 Давачі сигналу для кольорового телебачення

Для кольорового телебачення використовуються давачі, які скла­даються з декількох монохромних чи спеціальних кольорових трубок, або прилади з біжучим променем.

Прилад із біжучим променем

Він є найбільш простим давачем без накопичення заряду для зчиту­вання нерухомих об’єктів.

Прилад із біжучим променем складається з джерела біжучого про­меня, який розгортає зображення, і трьох фотоприймачів - ФЕП, перед якими встановлені відповідно червоний, синій і зелений світлофільтри (рисунок 4.23).

На виході відповідних ФЕП утворюються сигнали E_R,E_G,E_B.

Давач забезпечує високу якість передачі завдяки відсутності про­блеми суміщення зображень, а також високій лінійності світлової хара­ктеристики. Проте він має малу чутливість, тому застосовується для пе­редачі кінофільмів.

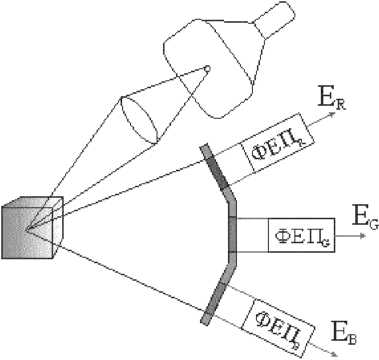

Рисунок 4.23 - Утворення сигналу в приладі з біжучим променем

Тритрубчаті камери

Вони будуються за принципом формування сигналів основних ко­льорів E_r,E_g,E_b шляхом розщеплення пучка світла по спектру.

В тритрубчатих камерах використовуються один об’єктив і система оптики, яка розщеплює промінь (рисунок 4.24). Зокрема, вона може бу­ти виконана з двох дихронічних дзеркал ДДз _R і ДДз _B і двох звичайних дзеркал, які розділяють початковий світловий потік на три пучки.

Дихронічні дзеркала мають вибірковість:

- синє дзеркало ДДз_B пропускає всі кольори, які відповідають довжи­нам хвиль від 500 нм і вище, і відбиває сині кольори, які відповідають довжинам хвиль до 460 нм;

- червоне дзеркало ДДз _R відбиває хвилі довжиною понад 580 нм і про­пускає короткі.

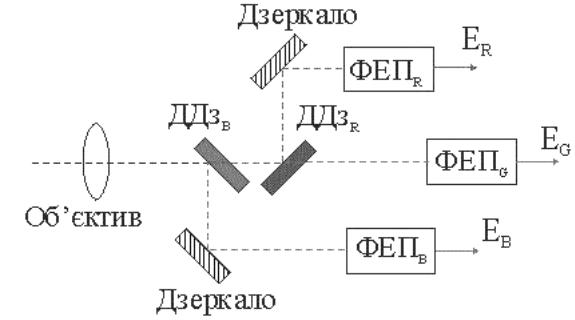

Рисунок 4.24 - Утворення сигналу в тритрубчатій камері

Вибіркове відбиття досягається за рахунок почергового нанесення на поверхню скла шарів прозорих матеріалів із різними спеціально піді­браними коефіцієнтами заломлення.

Однотрубчаті камери

Вони відрізняються простотою конструкції, мають малі габарити і масу і використовуються в репортажних установках. Як передавальні трубки в цих камерах використовуються, наприклад, кольорові від ікони.

Сигнальна пластина 2 складається з трьох ізольованих одна від од­ної вертикальних решіток, які чергуються (рисунок 4.25). Кількість смуг у кожній решітці відповідає кількості елементів розкладу зображення вздовж рядка. По суті це три розділені між собою сигнальні пластини, вкриті з боку розгортального електронного променя шаром фотоопору 3, а з протилежного боку - світлофільтрами 1 основних кольорів - R,G,B. В кола решіток ввімкнені навантажувальні резистори, з яких знімаються сигнали E_R,E_G,E_B.

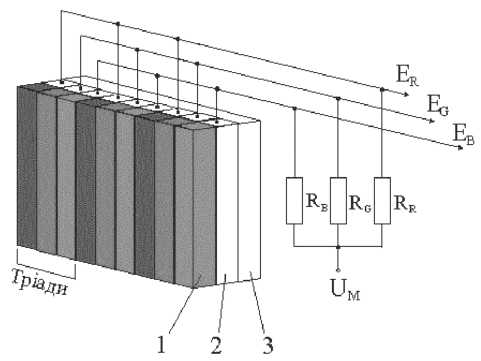

Рисунок 4.25 - Мішень кольорового відікона
