3.2.4. Кольорова синхронізація у системі ntsc
Виділення кольорорізницевих сигналів здійснюється за допомогою синхронних детекторів. Для цього на один з його входів треба подати опорний сигнал з частотою піднесучої і суворо певною фазою. Але при балансній модуляції піднесуча придушується, тобто вона не передається. Щоб опорний генератор піднесучої fпK у приймачі працював з тою ж частотою і фазою, що і в кодері, його фазують спеціальними сигналами – сигналами кольорової синхронізації (рис. 3.22). Цей сигнал передається в інтервалі рядкового гасячого імпульсу після імпульсу рядкової синхронізації. Він являє собою 8…9 періодів кольорової піднесучої, а початкова фаза дорівнює 180°. Такий сигнал також називають кольоровим спалахом.
Розташування сигналу кольорової синхронізації U KC на векторній діаграмі зображено на рис. 3.28. Отже, у системі NTSC має місце порядкова кольорова синхронізація.

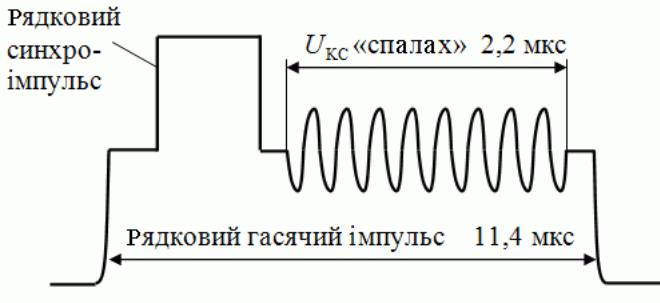

Рис. 3.22. Розташування сигналу

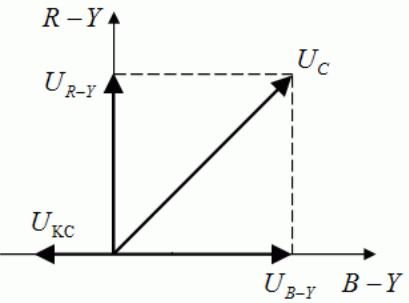

Рис. 3.23. Розташування сигналу кольорової кольорової синхронізації U KC на векторній діаграмі
3.2.5. Кодувальний та декодувальний пристрої у системі ntsc
На рис. 3.24 зображена спрощена структурна схема кодера. Вхідними сигналами є сигнали E' R , E' G , E' B . На виході кодувальної матриці М1 маємо яскравісний E' Y та кольорорізницеві сигнали E' I , E' Q . Після фільтрів нижніх частот, що формують необхідні смуги частот, кольорорізницеві сигнали надходять до балансних модуляторів БМI , БМQ , на інші входи яких подані опорні сигнали. Опорні сигнали виробляються таким чином. Генератор кольорової піднесучої ГКП генерує коливання з частотою піднесучої і початковою фазою у кожному рядку 180°. У фазообертачі ФО-57° сигнал затримується на час, що відповідає фазі -57°. Таким чином, маємо
тобто сформована вісь I . Після другого фазового обертача ФО -90° одержимо гармонічне коливання з початковою фазою
тобто сформована вісь Q . На виході суматора одержимо результуючий сигнал u C(t) .
Сигнал кольорового спалаху формується з коливання піднесучої за допомогою ключового пристрою, що керується імпульсом стробу.

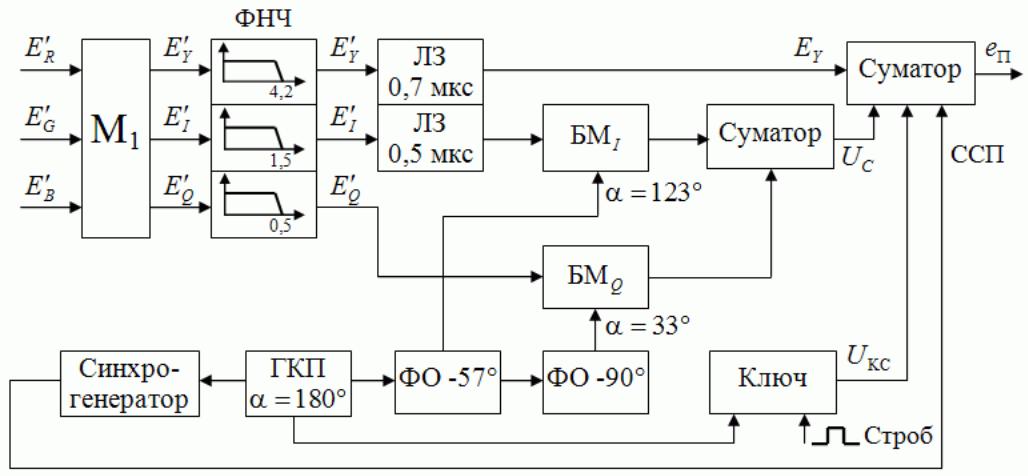

Рис. 3.24. Структурна схема кодера системи NTSC
Структурна схема декодувального пристрою наведена на рис. 3.25. Задачею декодера є розділення яскравісного і кольорорізницевих сигналів, виділення сигналу кольорової синхронізації та виділення сигналів EI , EQ за допомогою синхронних детекторів. Яскравісний і кольорорізницеві сигнали розділяються у системі NTSC так, як і у системі SECAM, тобто за допомогою режекторного та смугового фільтрів. Смуговий фільтр також виділяє сигнал кольорової синхронізації, яким за допомогою ФАПЧ фазується генератор кольорової піднесучої ГКП. Початкова фаза коливання частоти піднесучої – 180°. Формування опорних коливань з фазами
відбувається так, як і у кодері. На виходах ФНЧ мають місце сигнали E' I , E' Q , що надходять до декодувальної матриці М2. На виходах матриці маємо E' R , E' G , E' B .

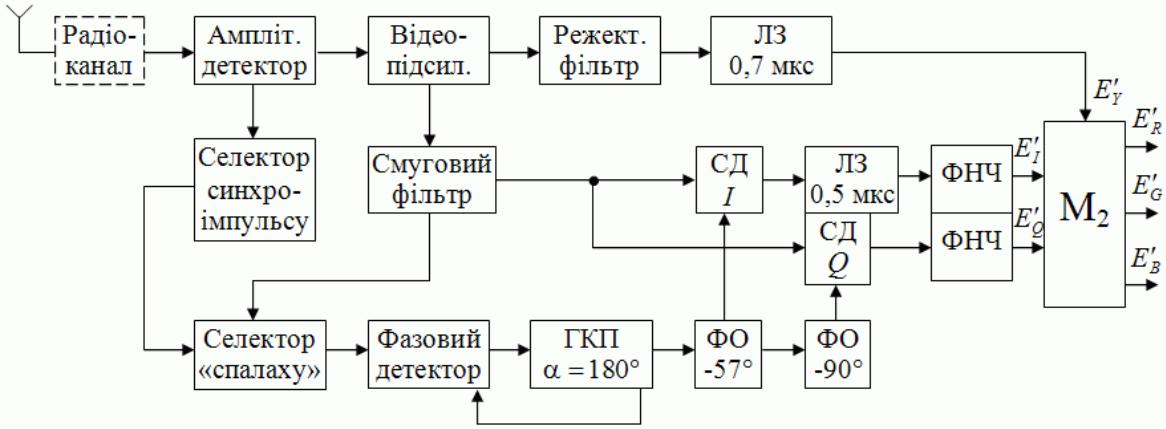

Рис. 3.25. Структурна схема декодера системи NTSC
