Контрольні запитання
1. Чим обумовлена необхідність застосування у системі SECAM частотної модуляції для
передавання кольорорізницевих сигналів?
2. Які задачі розв’язує частотна корекція в системі SECAM?
3. Пояснити механізм проходження шумів через частотний детектор. Які негативні явища при цьому виникають і як вони відбиваються на відношенні сигнал/шум?
4. У чому полягає суть низькочастотної корекції?
5. Навести схеми фільтрів НЧ передспотворень та корекції НЧ передспотворень.
6. У чому полягає суть високочастотних передспотворень?
7. Який вигляд мають АЧХ фільтрів ВЧ передспотворень та корекції ВЧ передспотворень?
8. Призначення кольорової синхронізації.
9. Що являють собою сигнали кольорової синхронізації?
10. В яких рядках повного ТВ сигналу розташовуються сигнали кольорової синхронізації?
Структурні схеми кодера та декодера системи SECAM
3.1.5. Кодер системи secam
Структурна схема кодера наведена на рис. 3.13. Кодувальний пристрій системи SECAM призначений для формування із сигналів основних кольорів E' R , E' G , E' B повного відеосигналу eп , що складається з яскравісного сигналу E' Y , сигналу колірності E C і сигналу синхронізації приймача ССП.

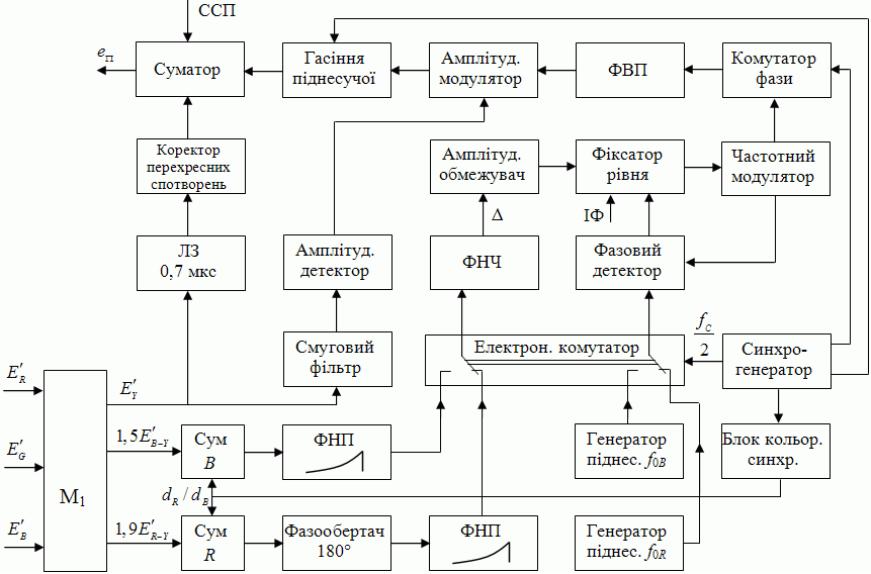

Рис. 3.13. Структурна схема кодера системи SECAM
Сигнал яскравості E'Y і кольорорізницеві сигнали D'R і D'B формуються в матриці М1 за наведеним раніше співвідношенням. Канал яскравісного сигналу містить коректор перехресних спотворень та лінію затримки, яка вирівнює у часі широкосмуговий сигнал E' Y та вузькосмуговий кольоровий сигнал EC . Потім яскравісний сигнал E'Y подається на суматор, де до нього додаються сигнали колірності та імпульси синхронізації приймача ССП.
Кольорорізницеві сигнали D'R і D'B у ланках НЧ передспотворень піддаються лінійній корекції, тобто підняттю вищих спектральних складових. Крім цього, під час зворотного ходу по вертикалі в суматори надсилаються пилкоподібні імпульси кольорової синхронізації d R , d B , що формуються блоком кольорової синхронізації. Всього їх 9 у відповідних рядках. У каналі червоного сума кольороворізницевих сигналів +DR і сигналів кольорової синхронізації піддається інвертуванню. Таким чином одержимо -DR = -1,9 RR-Y та 9 додатних відеоімпульсів кольорової синхронізації dR. Подальша обробка сигналів D'R і D'B здійснюється почергово з частотою рядків, що реалізується електронним комутатором, який перемикається симетричними прямокутними імпульсами з частотою fP / 2.
Обмеження кольороворізницевих сигналів по смузі частот та усунення комутаційних завад, що виникають при роботі електронного комутатора, здійснюється ФНЧ. Потім кольорорізницеві сигнали і сигнали кольорової синхронізації надходять до амплітудного обмежувача, в якому обмежуються викиди, що виникли за рахунок уведення НЧ спотворень. З виходу обмежувача сигнал подається на частотний модулятор, на вході якого введена схема фіксації рівня.
Основною особливістю роботи ЧМ у системі SECAM є, по-перше, модуляція сигналами D'R і D'B двох піднесучих, що відрізняються за частотою, по-друге, необхідність підтримки з високою точністю номінальних значень піднесучих ( f0R = 4406, 25 ±2 кГц; f0в =4250±2 кГц). Безпосередня стабілізація цих частот неможлива. Тому в кодері застосовується імпульсне автопідстроювання за сигналами опорних еталонних генераторів. Такий спосіб дає змогу стабілізувати не тільки частоту, але і початкові фази коливань, що необхідно для реалізації методу комутації фази.
Автопідстроювання частоти і фази коливань здійснюється під час зворотного ходу по рядку, коли модулювальні кольорорізницеві сигнали дорівнюють нулю і, відповідно, повинна генеруватися частота з номінальним значенням однієї з піднесучих (рис. 3.14). Порівняння коливань модулятора з коливаннями опорних генераторів здійснюється у фазовому детекторі. Сигнал похибки Δ через схему фіксації рівня надходить до частотного модулятора тільки під час зворотного ходу по рядку завдяки імпульсам фіксації (ІФ), що подаються на фазовий детектор.

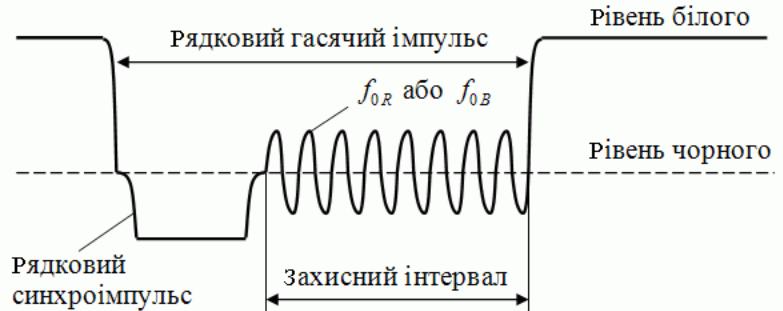

Рис. 3.14. Розташування захисного інтервалу
Частотний модулятор під час дії імпульсів фіксації повинен підстроюватись не тільки за частотою, але і за фазою. Для забезпечення цього процесу коливання ЧМ у кінці кожного рядка зриваються імпульсами зриву і запуск генератора завжди починається з однієї і тієї ж фази. З виходу ЧМ сигнал колірності надходить до комутатора фази, що забезпечує зміну початкової фази коливань на 180° через два рядки на третій для придушення завад від сигналів колірності на екрані телевізора, а потім на фільтр високочастотних передспотворень ФВП, АЧХ якого описується виразом (3.16). Смуговий фільтр у каналі яскравості пропускає область частот сигналів колірності, а амплітудний детектор виділяє обвідну яскравісного сигналу. Цей сигнал використовується для керування амплітудним модулятором. Завдяки цьому установлюється рівень сигналів колірності залежно від рівня яскравісного сигналу (рівень сигналу колірності не повинен перевищувати 25%). За допомогою схеми гасіння піднесучої канал колірності запирається на час проходження рядкових і кадрових синхроімпульсів, щоб не утворювати завад у ланках синхронізації і розгорток телеприймача.
У вихідному суматорі формується повний телевізійний сигнал:
де f 0П – значення піднесучих f0R або f0в відповідно у червоному та синьому рядках; D – значення кольорорізницевих сигналів D R або D B у червоному та синьому рядках; d – значення сигналів кольорової синхронізації d R , d B у червоному та синьому рядках.
