Расчет накопительной емкости для осадка.

Весь осадок, появляющийся в процессе работы данных очистных сооружений (а именно от жироуловителя, и промывные воды от механического фильтра), рекомендуется сбрасывать в накопительную емкость.

Осадок из накопительной емкости рекомендуется вывозить с периодичностью: раз в неделю.

Осадок, удаляемый из жироуловителя qmud=0.0078 м3/час=0,1872 м3/сут

Осадок удаляемый из электрокоагулятора qmud=0.21 м3/час=5,04 м3/сут

Осадок из накопительной емкости рекомендуется вывозить с периодичностью раз в неделю, поэтому qmud н.е.=7* (0,1872+5,04+1,512)=47,2 м3

Объем накопительной емкости принимается: V_накоп=47 м³.

Данная накопительная емкость имеет прямоугольную форму. Размеры емкости:

Высота – 2,5 м;

Ширина – 2 м;

Длина – 2 м.

Превышение строительной высоты над высотой воды в емкости принимается 0,2 м.

Промывные воды с фильтров подаются в усреднитель:

Qпром=nф*w*3.6*t*f1ф=3*14*3.6*0.0833*2,46= 31.03 м3/час

Очистка дождевых сточных вод.

На территории промышленных предприятий, при очистке дождевых сточных вод устанавливают аккумулирующие резервуары. По справочному пособию к СниП 2.04.03-85 «Проектирование сооружений для очистки сточных вод» Определяем суточный объём ливневых вод:

W_ak = 10 * h_r * F * Z_mid = 10 * 3,5*10^-3 * 150* 0,132 = 0,693 м³;

В формуле: h_r – слой осадков, рекомендуется принимать 2,5-5 мм; F-площадь промпредприятия, 150км²=15000га; Z_mid – коэффициент покрова.

Принимается резервуар размерами:

Среднее значение коэффициента покрова, характеризующего поверхность бассейна:

Zmid=сумм Zi*Fi/Fобщ=(0,32*2+4*0,038)/6=0,132

Принимаем резервуар, разделенный перегородками на две секции:

длина – 1 м;

ширина – 0,8 м;

высота – 0,8 м;

Конструкция распределительной камеры перед аккумулирующей емкость. Должна обеспечивать последовательно заполнение свободных секций и отведение стока, поступающего после заполнения всех секций, в сбросной коллектор. Во впускных устройствах секций следует предусмотреть установку щитовых затворов для отключения секций на отстаивание стока, удаление осадка или ремонт. Иловые приямки в аккумулирующей емкости рекомендуется располагать в средней части. Уклон днища к приямкам и поперечный уклон дна следует принимать на менее 0,05, а уклон стенок приямка не менее 45 градусов.

Продолжительность выдерживания поверхностного стока в аккумулирующей емкости и последующего опорожнения емкости принимается из условия обеспеченности приема стока от каждого дождя, достижения высокого эффекта удаления основных примесей из поверхностного стока и необходимой степени регулирования расхода стока с целью снижения пропускной способности сооружений для его доочистки.

Очистка дождевых вод от взвешенных вод производится в отстойнике, работающем по противоточной системе удаления осадка.

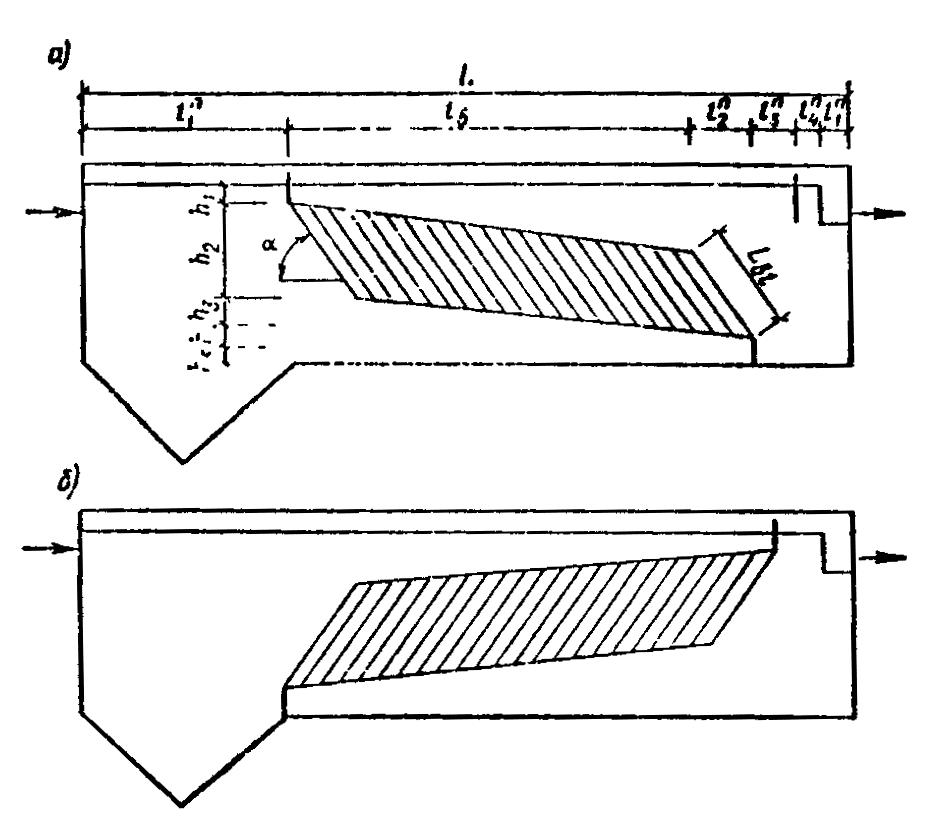

Рис. 5. Схема тонкослойного отстойника, работающего по противоточной схеме удаления примесей

Расход сточных вод q_W постоянен и составляет 33,3 м³/ч, температура воды 20С.

По кривым кинетики отстаивания в слое воды, равном высоте яруса h_ti = 0,1 м, находим, что гидравлическая крупность тяжелых механических взвесей, которые требуется выделить, составляет

U₀ = 1000h_ti/t = (0,1^.1000)/500 = 0,2 мм/с.

Следовательно, расчет отстойника нужно вести на задержание частиц крупностью 0,2 мм/с.

Приняв по табл. 31 /1/ высоту яруса h = 0,l м, и скорость рабочего потока = 5 мм/с, определяем по формуле длину пластины в ярусе

.

Задавшись углом наклона пластин, определенным экспериментально, = 45°, определяем расстояние между пластинами

.

Задаемся количеством ярусов в блоке (модуле) из условия простоты монтажа n_bl = 9 шт. Определяем высоту блока по формуле (19)

H_bl = п_tib_n, = 0,071^.9 = 0,639 м.

Ширина блока Вы определяется из условия ширины материала листа и условий монтажа. Назначается ширина одной секции отстойника:

B_set = B_bl = 3 м.

Определяем производительность одной секции по формуле (36) /1/, если коэффициент использования объема К_set = 0,50 (табл. 31 /1/);

q_set = 3.6^.K_set^.H_bl^.B_bl^.v_w =3,6^.0,50^.0,64^.3^.5 = 17,28 м³/ч.

Толщиной пластин в блоке при технологическом расчете можно пренебречь.

Исходя из расхода сточных вод определяется количество секций отстойника:

N = 31,25/17,28 = 1,8 2 шт.

Далее из конструктивных соображений и с учетом обеспечения гидравлического режима потоков воды, близкого к ламинарному, назначаются другие размеры секции отстойника.

l₁ = lsin +0,5 = 2,5^.0,707+0,5 = 2,3 м;

l₂ = H_bl cos + l sin = 0,640,707 + 1,70,707 = 1,65 м;

h₂ = 0,5 м из условия более равномерного сброса очищенной воды;

h₃ = 0,5 м из условия равномерности распределения воды между ярусами блока.

Таким образом

Н_об = 0,5 + 0,65 + 0,5 = 1,65 м.

Принимается отстойник со следующими размерами:

Н = 1,65 м;

L = 4,0 м;

B = 3,0 м;

После отстойника очищенная дождевая вода сбрасывается в городской коллектор.

Количество выделяемого осадка Qmud влажностью 96% определяется по формуле (37) п. 6.65 /1/.

Qmud=(350-30)*33,3/(100-96)/1,9/10⁴=0,14м3/час=3,4м3/сут.

Далее принимается метод удаления осадка из отстойника. В данном случае так, как тонкослойный отстойник рекомендуется располагать над поверхностью земли, целесообразно принять многобункерную конструкцию отстойника с удалением осадка под гидростатическим напором.

Ливневые стоки собираются системой закрытых и открытых лотков, проходят локальную очистку и сбрасываются в водоём.

Концентрация загрязнений в ливневых сточных водах предположительно составляет 2-3% от общей концентрации:

Взвешенные вещества: 10.5 мг/л

БПК_полн: 36 мг/л

Жиры: 1.5 мг/л
