Додаток в
ЗНАЧЕННЯ
ДИНАМІЧНОГО ТИСКУ
ДЛЯ
РОЗРАХУНКУ ВТРАТ ТИСКУ В МІСЦЕВИХ ОПОРАХ
ТРУБОПРОВОДІВ СИСТЕМ ВОДЯНОГО ОПАЛЕННЯ
Швидкість
руху води
|
|
Швидкість руху води |
|
Швидкість руху води |
|
0,01 |
0,05 |
0,25 |
30,44 |
0,49 |
117,71 |
0,02 |
0,2 |
0,26 |
33,34 |
0,50 |
122,61 |
0,03 |
0,45 |
0,27 |
36,29 |
0,51 |
127,52 |
0,04 |
0,8 |
0,28 |
38,25 |
0,52 |
131,37 |
0,05 |
1,23 |
0,29 |
41,19 |
0,53 |
138,31 |
0,06 |
1,77 |
0,30 |
44,13 |
0,54 |
143,21 |
0,07 |
2,45 |
0,31 |
47,08 |
0,55 |
149,09 |
0,08 |
3,14 |
0,32 |
49,99 |
0,56 |
154 |
0,09 |
4,02 |
0,33 |
53,93 |
0,57 |
159,88 |
0,10 |
4,9 |
0,34 |
56,88 |
0,58 |
165,77 |
0,11 |
5,98 |
0,35 |
59,82 |
0,59 |
170,67 |
0,12 |
7,06 |
0,36 |
63,74 |
0,60 |
176,55 |
0,13 |
8,34 |
0,37 |
67,67 |
0,61 |
183,42 |
0,14 |
9,61 |
0,38 |
70,61 |
0,62 |
189,3 |
0,15 |
11,08 |
0,39 |
74,53 |
0,65 |
207,88 |
0,16 |
12,56 |
0,40 |
78,45 |
0,68 |
227,48 |
0,17 |
14,22 |
0,41 |
82,37 |
0,71 |
248,07 |
0,18 |
15,89 |
0,42 |
86,3 |
0,74 |
268,67 |
0,19 |
17,75 |
0,43 |
91,2 |
0,77 |
291,23 |
0,20 |
19,61 |
0,44 |
95,13 |
0,80 |
314,79 |
0,21 |
21,57 |
0,45 |
99,08 |
0,85 |
355 |
0,22 |
23,53 |
0,46 |
103,98 |
0,90 |
398,18 |
0,23 |
26,48 |
0,47 |
108,89 |
0,95 |
443,29 |
0,24 |
28,44 |
0,48 |
112,81 |
1,00 |
490,3 |
Додаток Г

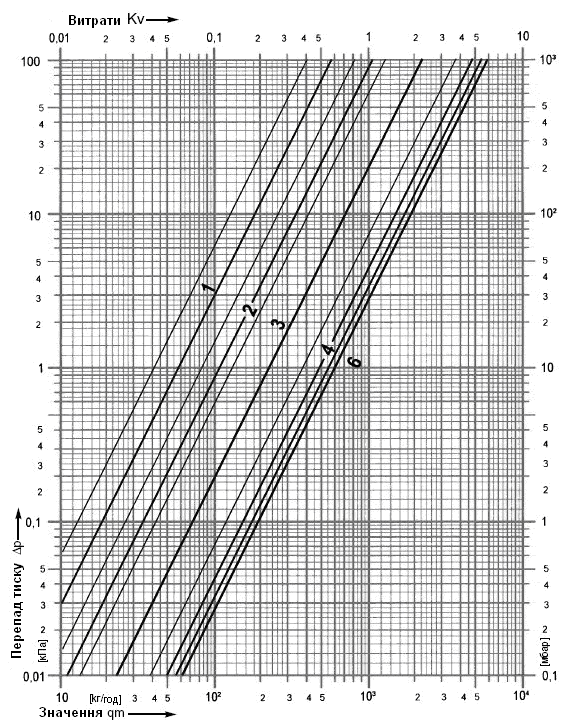

Номограма
для визначення
Герц-TS-90,
розмір
(Арт. №7723 - 7759)
Додаток Д

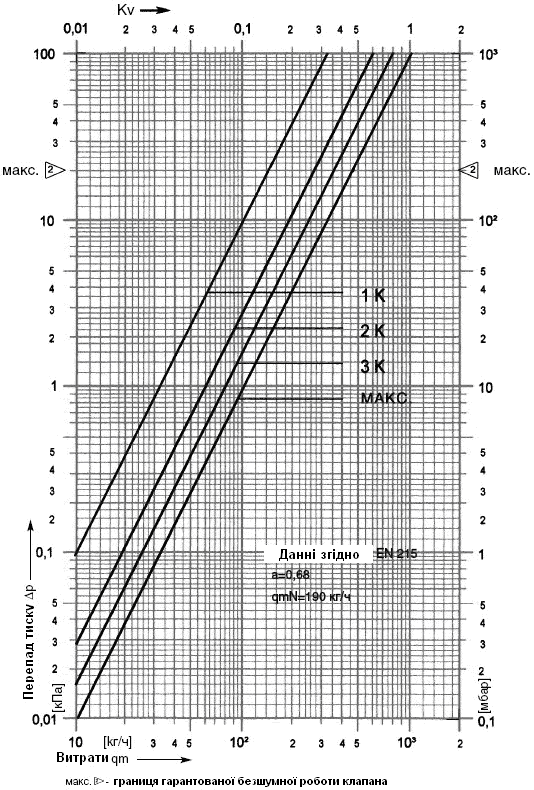

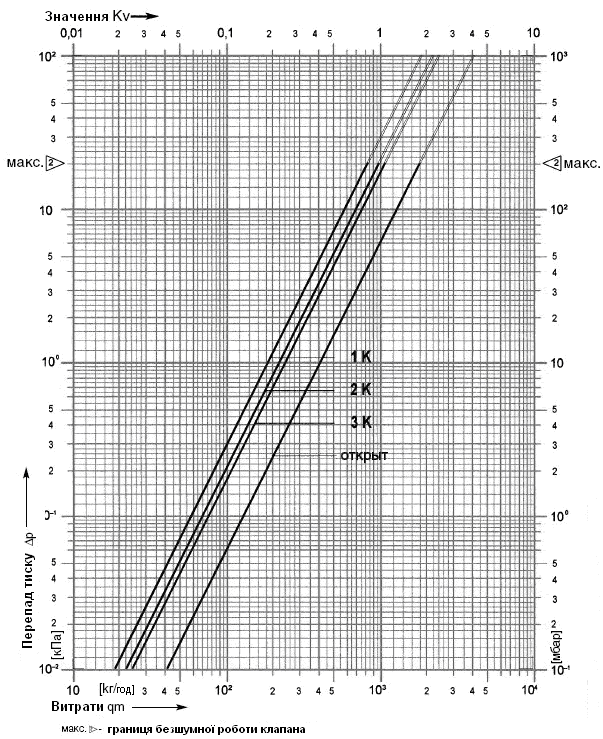

Номограма
для визначення гідравлічних характеристик
балансувального радіаторного вентиля
Герц-RL-5,
розмір
Додаток Е
Номограма
для визначення
триходового клапана термостатичного
Calis-TS-3-D
Додаток Ж
Номограма для визначення балансувального вентиля
Штремакс-GM, розмір
Додаток К

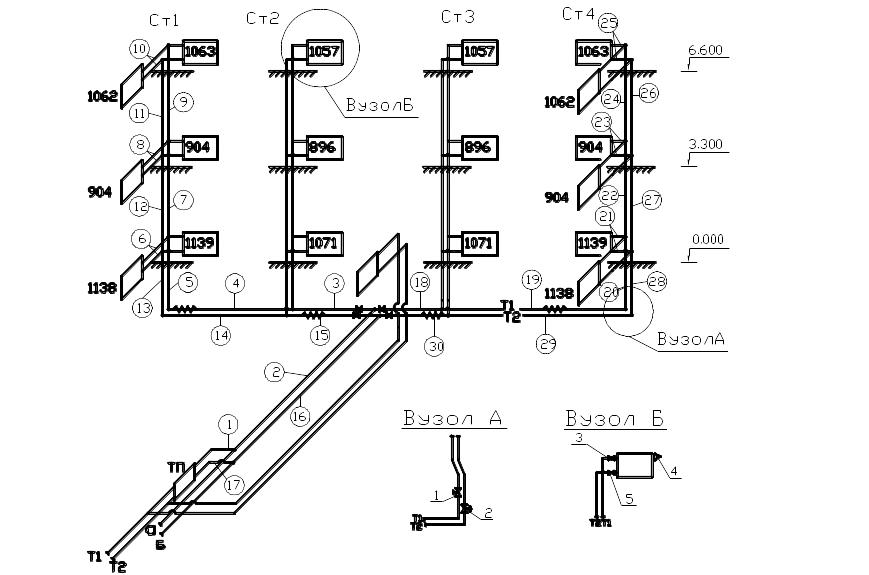

Аксонометрична схема вертикальної двотрубної системи водяного опалtння з тупиковим рухом води в магістралях з вказівкою нумерації ділянок головного циркуляційного кільця через опалювальний прилад 1 поверху, а також циркуляційних кілець через прилад 2 і прилад 3 поверхів
1 – вентиль запорний Штремакс-AG зі зливним краном; 2 – автоматичний регулятор перепаду тиску ГЕРЦ; 3 – клапан прохідний Герц-TS-90; 4 – повітровідводчик радіаторний автоматичний; 5 – вентиль балансовий прохідний Герц-RL-5.
