11 Компоновка редуктора

11.1 Построение 3d сборки зубчатой передачи

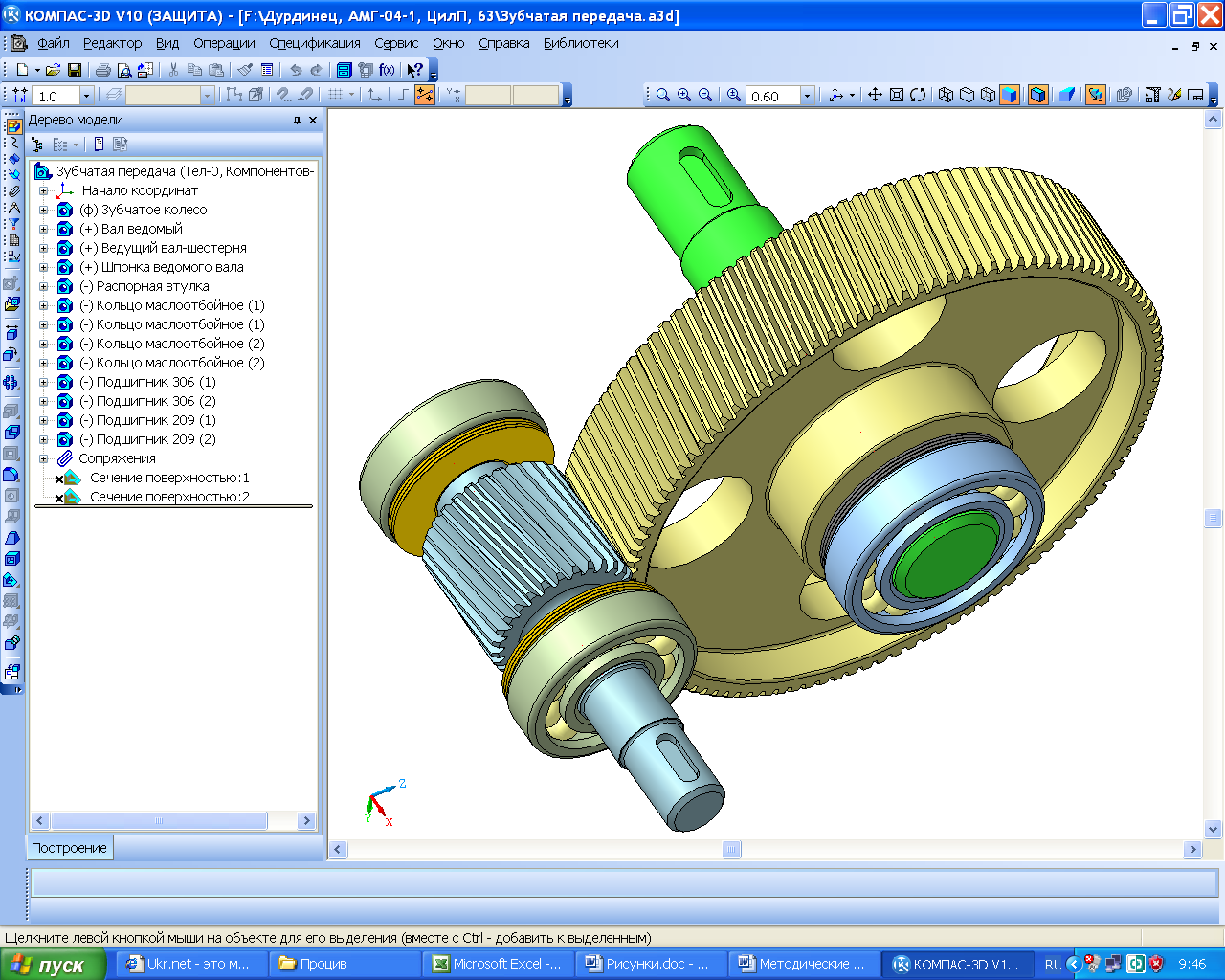

Следующим этапом работы по созданию трехмерной модели редуктора есть построение сборки зубчатой передачи в КОМПАС 3D, как это показано на рисунке 11.1. Процедура ее создания аналогична описанной в п. 5.4 (Построение 3D модели зубчатого зацепления), только вместо деталей зубчатых колес в новую сборку вводят сборки валов (в новой сборке они станут подсборками). Все остальные операции производят аналогично. Зубчатое зацепление должно быть правильным, для проверки этого необходимо рассечь сборку по одной-двум перпендикулярным плоскостям операцией  «Сечение поверхностью» (это две последние строчки в «Дереве построения» на рисунке 11.1).

Рисунок 11.1

По завершении просмотра операцию исключают из расчета, – наводят курсор на строчку операции в «Дереве построения», нажимают правую кнопку мышки и в контекстом меню выбирают строчку «Исключить из расчета» (перед иконкой операции появляется крестик ×). В любой момент операцию можно снова сделать активной, выполнив те же действия, но теперь уже выбрав строчку «Включить в расчет».

Убедившись в правильности зацепления зубчатой передачи можно исключить из расчета операции «нарезания» зубьев на шестернях, колесах и червяках, поскольку эти операции требуют значительных вычислительных ресурсов компьютера и не нужны для выпуска чертежей. Для этого в файлах деталей (или на их иконах в дереве построения сборки) находят операцию «нарезания» первого промежутка между двумя соседними зубьями и «Исключают из расчета» эту операцию. Операции нарезания остальных промежутков будут исключены из расчета программой автоматически.

Файл сохраняют под именем, например, «Зубчатая передача».

11.2 Построение вспомогательного эскиза плоскости разъема корпуса

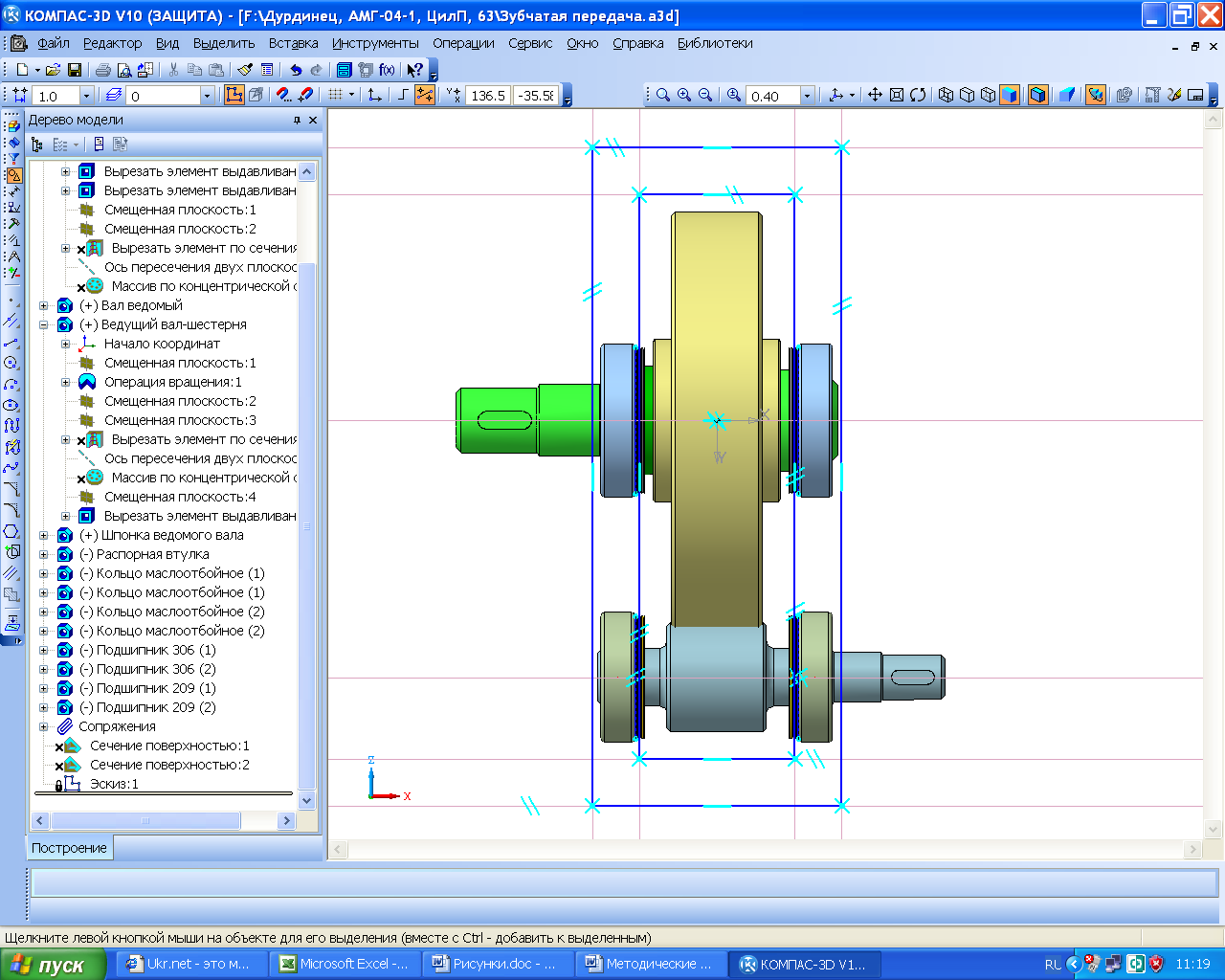

Чтобы перейти к построению трехмерных моделей корпусных деталей, в файле «Зубчатая передача» строят вспомогательный эскиз на будущей плоскости разъема корпуса и крышки, как это показано на рисунке 11.2.

Рисунок 11.2

Это плоскость, в которой расстояние между осями валов равно межосевому (обычно одна из основных плоскостей файла сборки). На ней создают новый  «Эскиз» (последняя строчка в «Дереве построения», – «Эскиз:1» на рисунке 11.2), в котором вдоль осей валов проводят вспомогательные прямые. Как правило, одна из них проходит через начало координат. Затем с помощью операции  «Спроецировать объект» получают линии проекций внутренних сторон подшипников (ближних к зубчатому зацеплению). Отступая от этих линий от 2 до 5 мм внутрь редуктора, проводят вспомогательные прямые, которые, пересекаясь, образуют четырехугольник, обозначающий внутреннюю полость редуктора. Отступая от них вспомогательными параллельными прямыми наружу за подшипники получают внешний контур и, – примерное изображение фланца разъема редуктора.

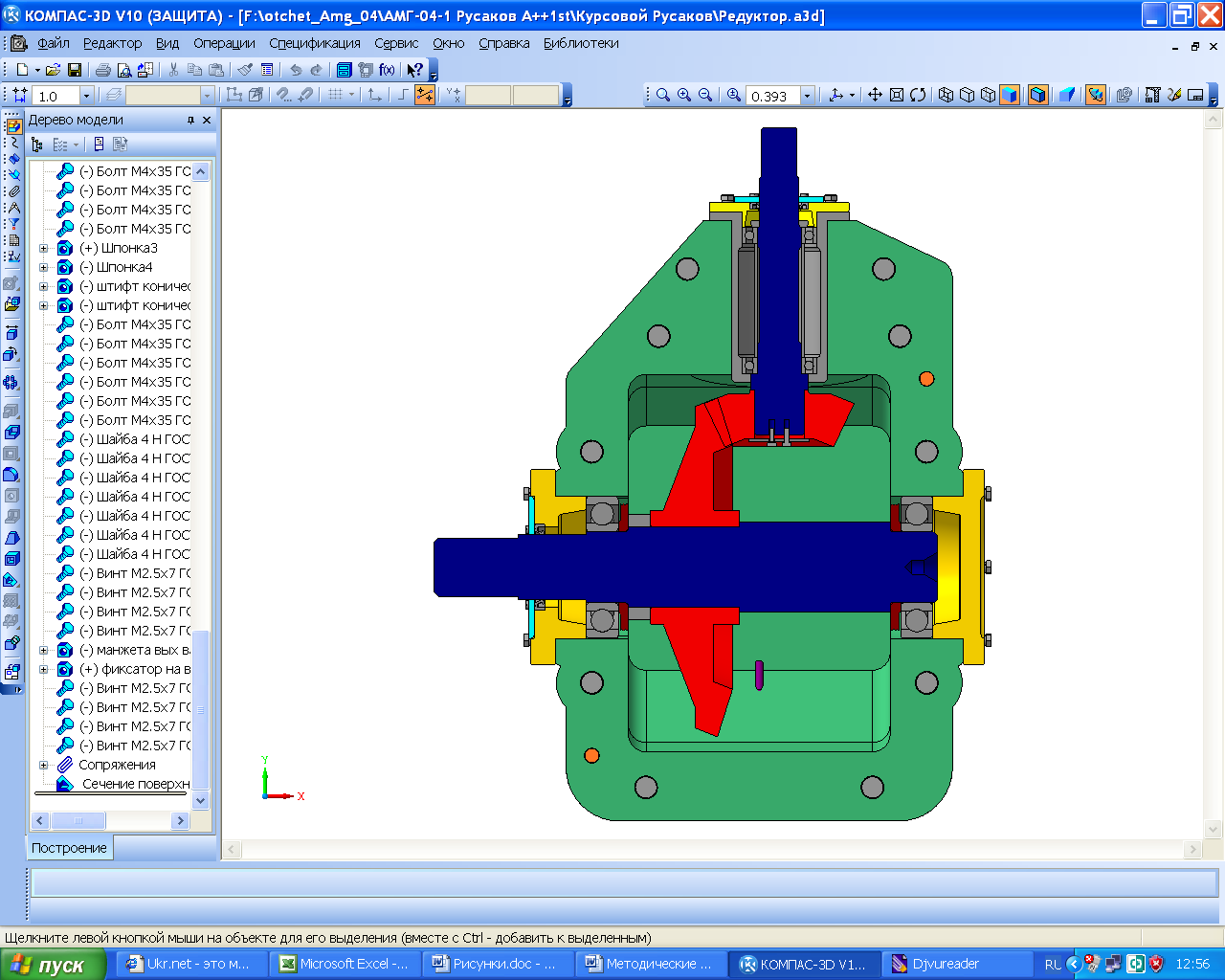

Оба контура обводят замкнутой основной линией. В некоторых разновидностях схем компоновки редукторов, например, в конических, контур внутренней полости редуктора и плоскость фланца делают не прямоугольными, а более сложной формы, как это видно на рисунке 11.3.

Рисунок 11.3

В каждом конкретном случае нужно ориентироваться на компоновочную схему, принятую ранее (см. п. 1.3, Выбор схемы компоновки редуктора и определение его передаточного числа).

Далее, в эскизе удаляют основные линии проекций подшипников, а два контура выделяют рамкой и копируют в буфер памяти, привязываясь к началу координат. Эскиз закрывают, а файл сохраняют.
