6 Расчет выходных концов валов
Расчет заключается в определении диаметров выходных концов валов из условия прочности на кручение при пониженных напряжениях.
где
– пониженное
допускаемое касательное напряжение
без учета влияния изгиба, принимают
равным 15 МПа.
Сначала выбирают вид выходного конца вала, один из показанных на рисунке 6.1 (конический или цилиндрический), а затем принимают окончательные его размеры (диаметр и длина) округляя их в большую сторону до ближайшего значения из стандартного ряда в соответствии с ГОСТ 6636-72.
Если в техническом задании на проект не указаны специальные требования на использование муфт особого типа, то при выполнении курсового проекта следует принимать цилиндрические выходные концы валов из ряда 1 (реже из ряда 2), приведенного в таблице 6.1. Там же указаны соответствующие диаметрам длины, радиусы скруглений и фаски (см. рисунок 6.1 а).
Таблица 6.1
|
Ряд 1 |
6; 7 |
8; 9 |
10; 11 |
12; 14 |
16; 18 |
20; 22 |
25; 28 |
|
32; 36 |
40; 45 |
50 |
55 |
60; 70 |
|
80; 90 |
100; 110 |
|
140 |
160; 180 |
Ряд 2 |
|
|
|
|
19 |
24 |
|
30 |
38 |
42; 48 |
|
53 |
63; 65 |
75 |
85; 95 |
105; 120 |
125 |
130 150 |
170 |
|
lвых |
16 |
20 |
23 |
30 |
40 |
50 |
60 |
80 |
80 |
110 |
110 |
110 |
140 |
140 |
170 |
210 |
210 |
250 |
300 |
|
Rвых |
0,4 |
0,6 |
0,6 |
1,0 |
1,0 |
1,6 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
|
свых |
0,2 |
0,4 |
0,4 |
0,6 |
0,6 |
1,0 |
1,0 |
1,6 |
1,6 |
1,6 |
1,6 |
2,0 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
3,0 |
3,0 |

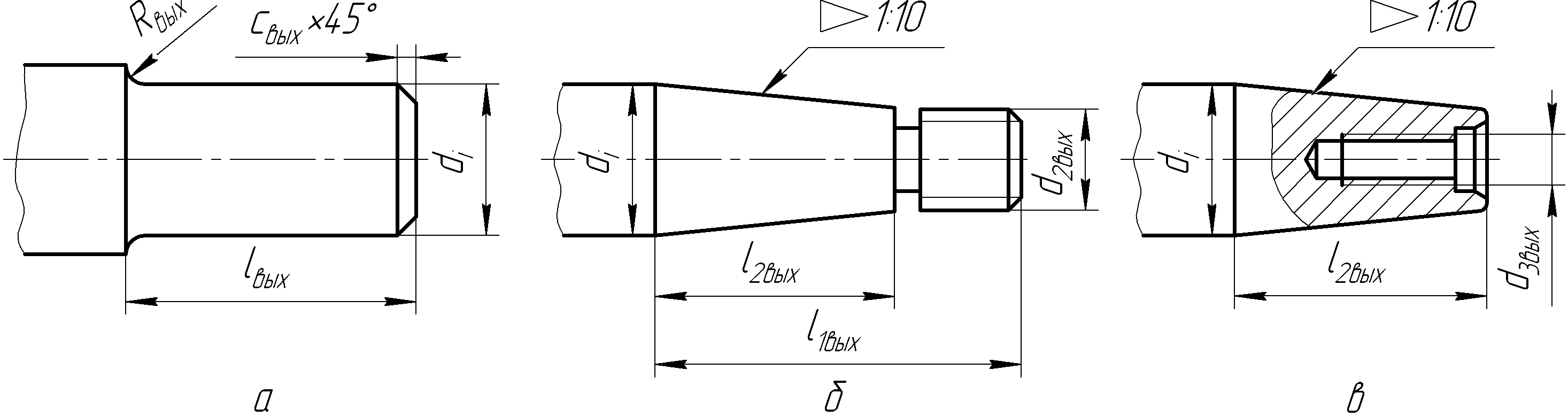

а – цилиндрический
б – конический тип I
в – конический тип II
Рисунок 6.1 – Выходные концы валов
