1.2.1 Классификация разрезов

В зависимости от числа секущих плоскостей разрезы делятся на:

- простые – при одной секущей плоскости;

- сложные – при нескольких секущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций простые разрезы делятся на:

- горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (см. рисунок 8);

Рисунок 9

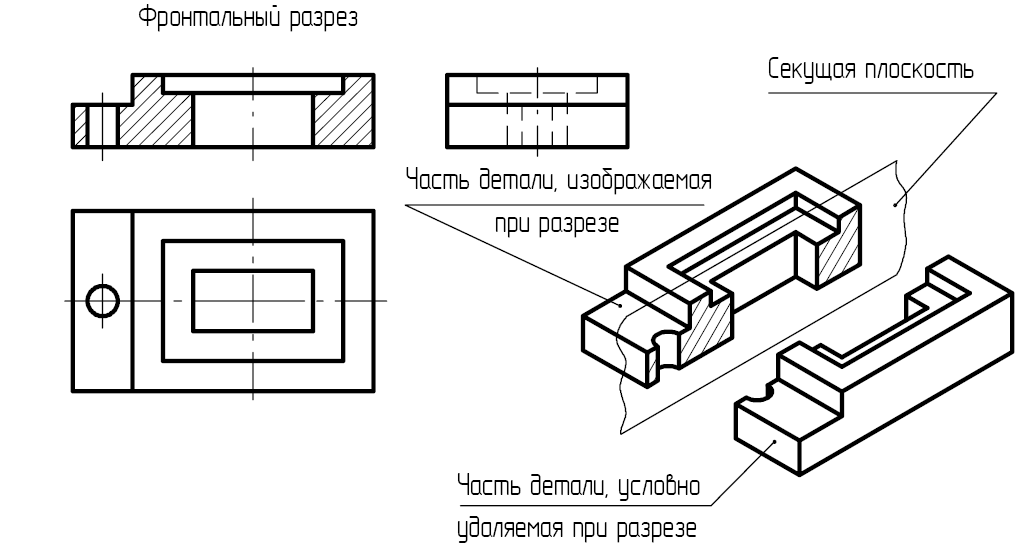

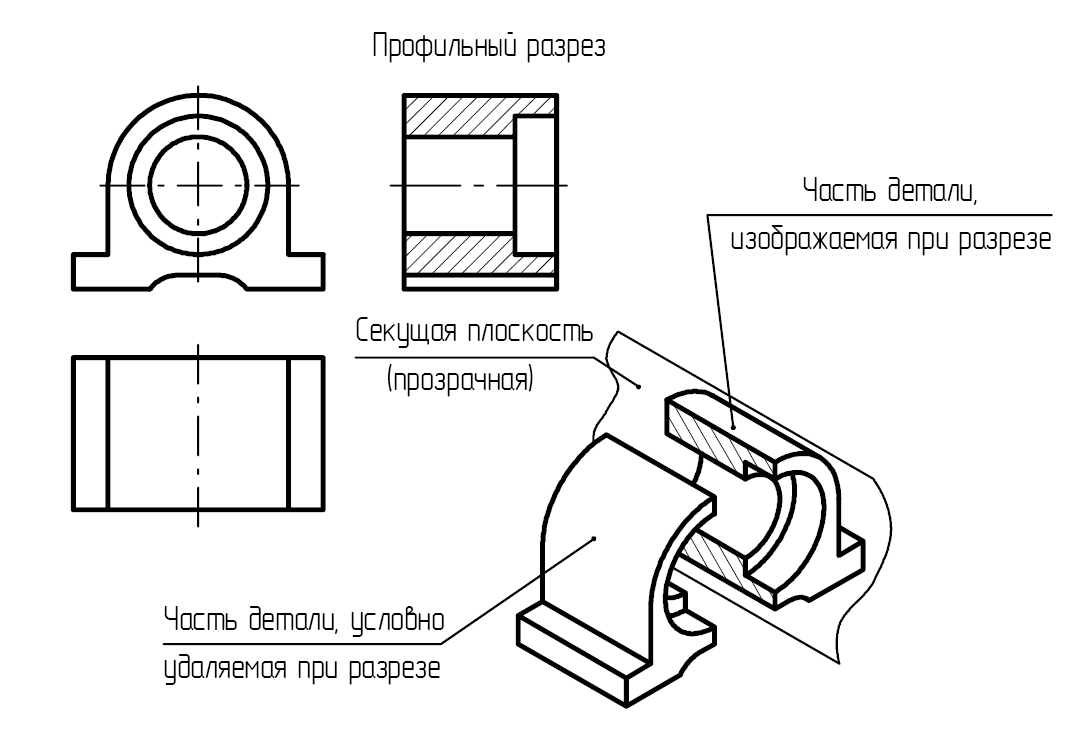

- вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций; вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (см. рисунок 9), и профильным, если секущая плоскость параллельна профильной плоскости проекций (см. рисунок 10);

Рисунок 10

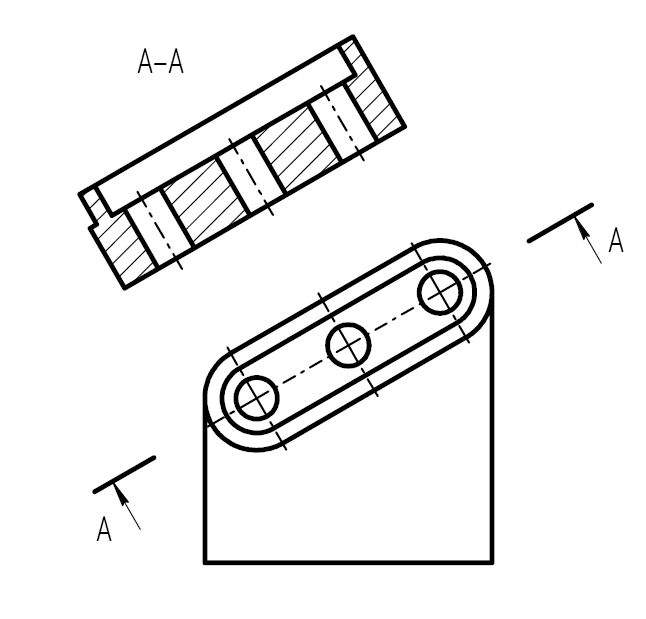

- наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (см. рисунок 11);

- продольные – секущая плоскость направлена вдоль длины или высоты предмета;

- поперечные – секущая плоскость перпендикулярна длине или высоте предмета.

Рисунок 11

Сложные разрезы делятся на:

- ступенчатые – если секущие плоскости параллельны между собой;

- ломаные – если секущие плоскости пересекаются.

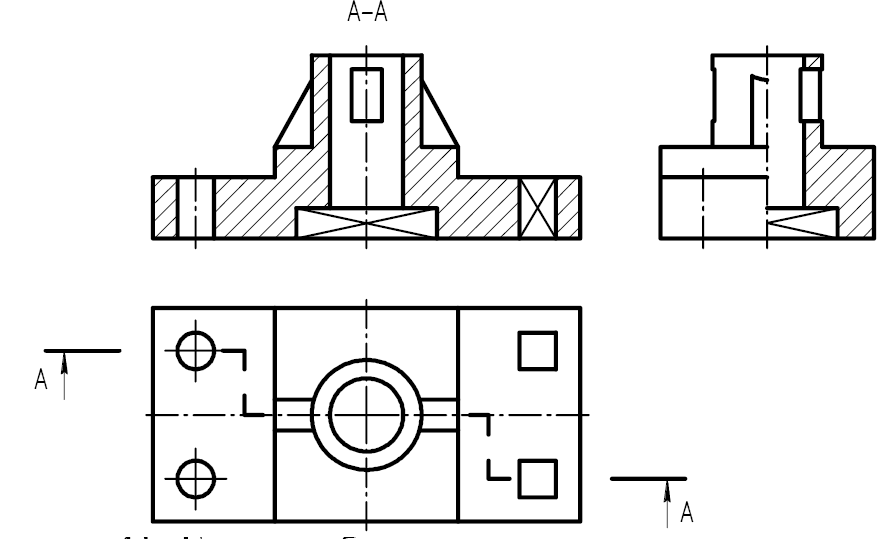

При построении ступенчатого разреза секущие плоскости совмещаются в одну плоскость, как если бы разрез был выполнен одной секущей плоскостью (см. рисунок 12).

Рисунок 12

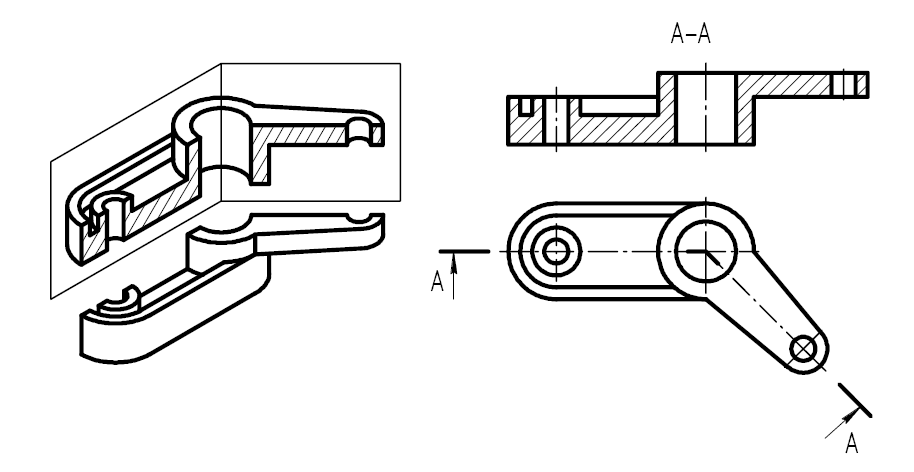

При построении ломаного разреза секущие плоскости условно поворачиваются до совмещения в одну плоскость, параллельную какой-либо из основных плоскостей проекций (см. рисунок 13).

Рисунок 13

Элементы предмета, расположенные за секущей плоскостью, вычерчиваются так, как они проецируются на соответствующую плоскость, до которой производилось совмещение.

Положение секущей плоскости указывают на чертежах линией сечения.

1.2.2 Обозначение разрезов

В случае, когда секущая плоскость совпадает с плоскостью симметрии предмета и соответствующие изображения расположены на одном и том же месте в проекционной связи, разрезы и положение секущей плоскости не обозначаются (см. рисунок 15).

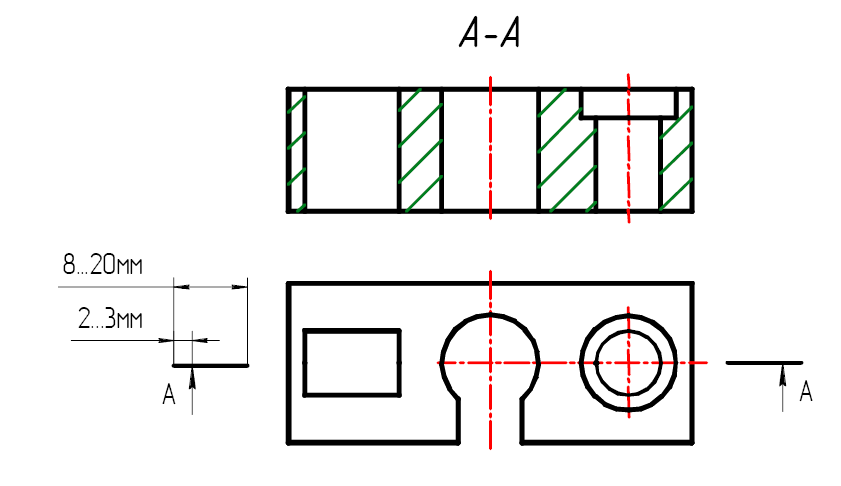

Иначе, если секущая плоскость не совпадает с плоскостью симметрии детали, то для линии сечения применяют разомкнутую линию в виде отдельных утолщенных штрихов со стрелками и прописными буквами (см. рисунок 14). На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда. Стрелки наносятся на расстоянии 2…3 мм от конца штриха, буква назначается в алфавитном порядке по возрастанию. Над изображением разреза делают надпись А–А.

Рисунок 14

При сложном разрезе (см. рисунок 12, 13) штрихи проводят также у перегибов линий сечения.

1.2.3 Соединение вида с разрезом.

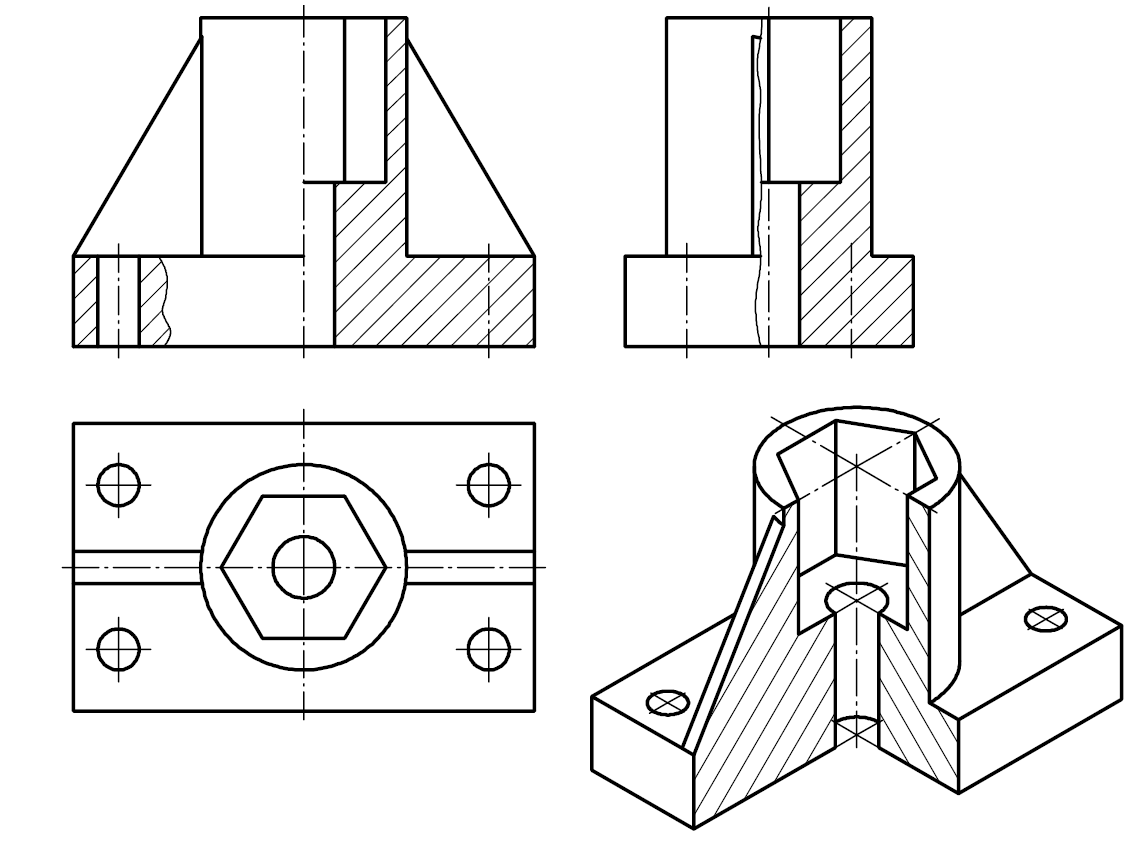

На чертежах допускается соединять половину вида и половину разреза, каждый из которых является симметричной фигурой. При этом разделяющей линией будет служить ось симметрии (см. рисунок 15).

При несимметричных фигурах вида и разреза их разделяют сплошной тонкой волнистой линией. Эту же линию используют и при наложении оси симметрии фигур на линию контура (см. рисунок 15).

Рисунок 15

1.2.4 Местный разрез

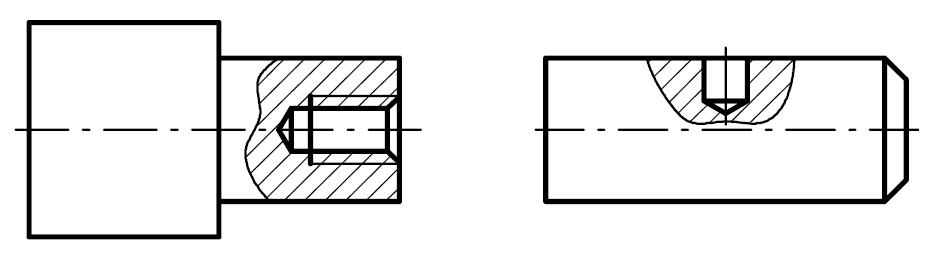

Для выяснения устройства предмета в отдельном, узко ограниченном месте делают местный разрез. Местный разрез выделяют на виде сплошной волнистой линией, которая не должна совпадать с какими-либо другими линиями изображения (см. рисунок 16).

Рисунок 16
