4.1. Расположение опор по краям
Различают две разновидности тентов:
Системы с параллельным расположением точек опор;
Системы с радиальным расположением точек опор
Примеры волнистых тентовых систем

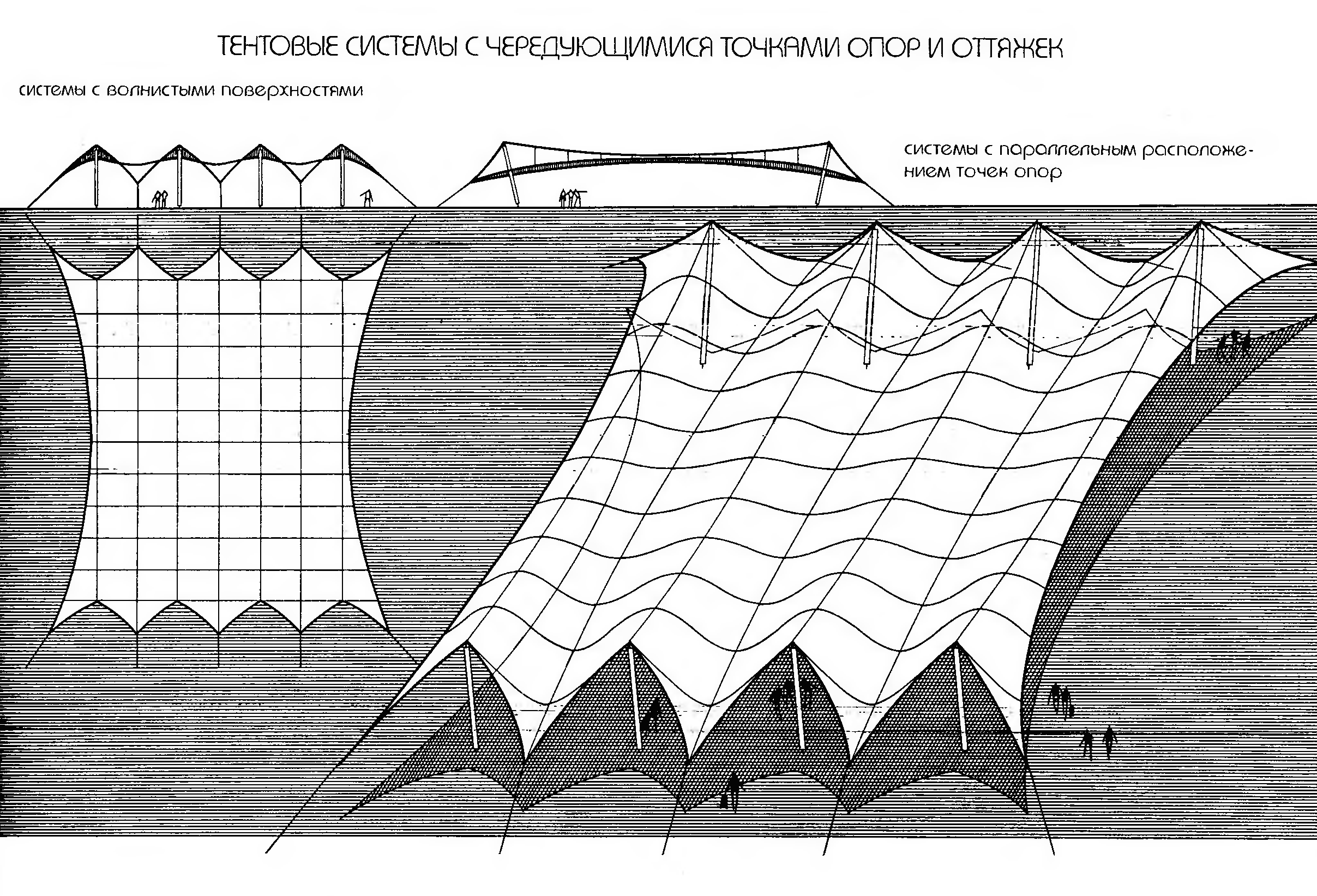

А) Системы с параллельным расположением чередующихся точек опор и оттяжек.

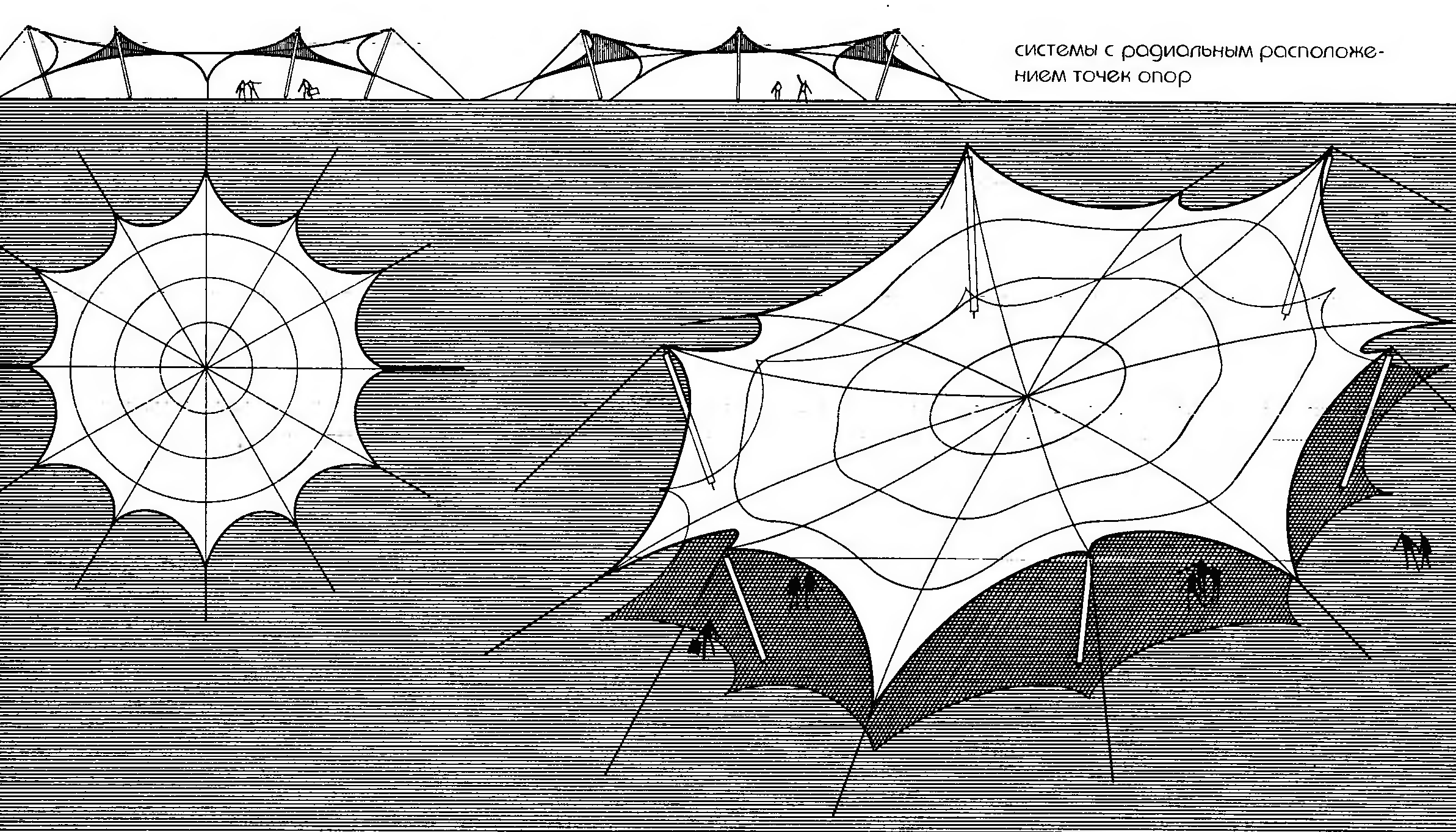

Б) Системы с радиальным расположением точек опор и оттяжек.
Внутреннее расположение опор.
Так же подразделяют на два типа:

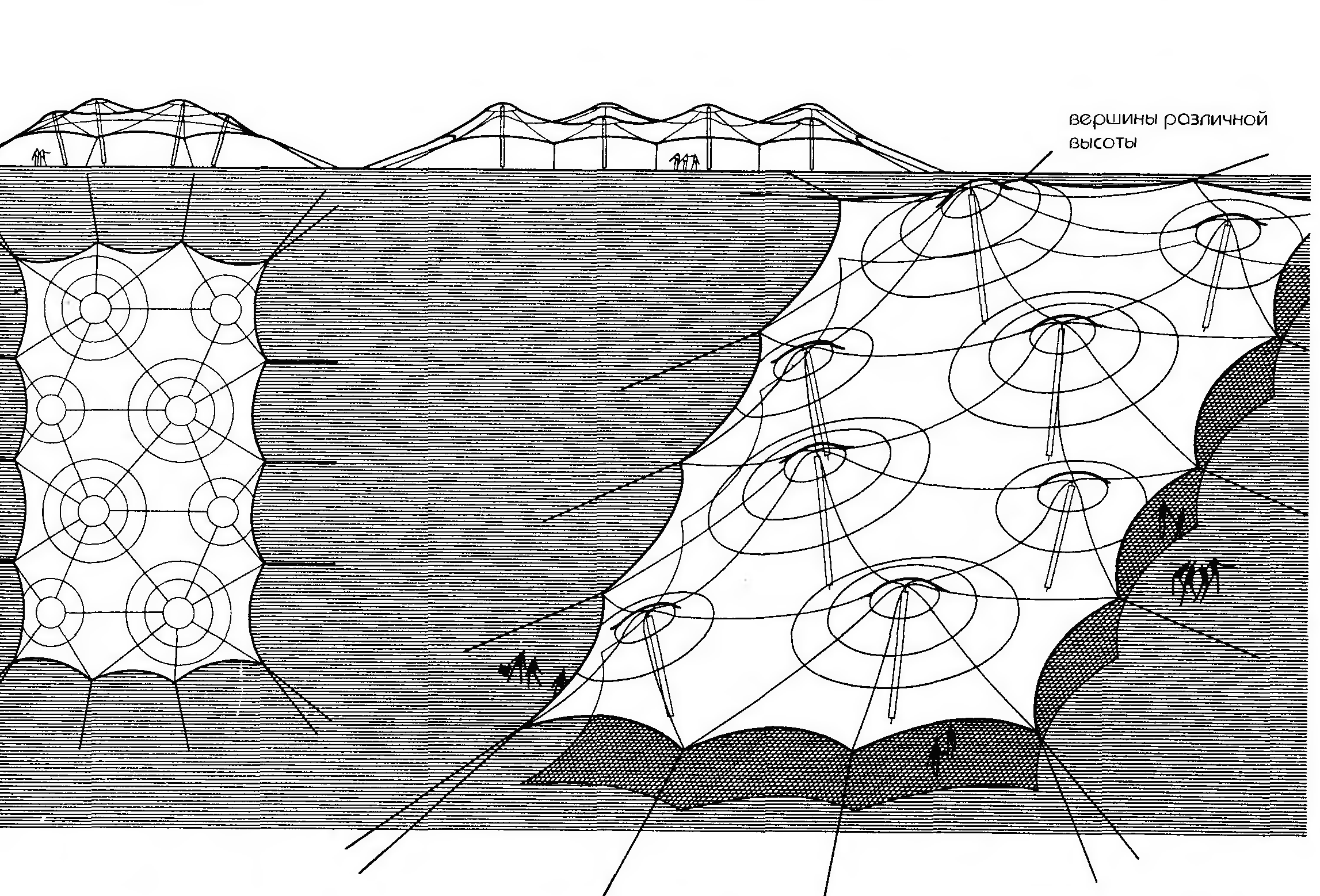

С множеством вершин в разных уровнях;
С множеством вершин и дополнительной оттяжкой в центре.
г)
Г) система с множеством вершин расположенных в одном уровне и с дополнительной точкой оттяжки в центре.
Типы а) и б) относят также к типу 2.1.1 – к простым, с расположение опор по краям.
Типы в) и г) относят также к типу 2.1.2 – с опиранием на внутренние стойки работающие на сжатие.
Системы с опосредованно сформированными вершинами имеют много способов реализации
5. Шатры со смещённой вершиной.
Все рассмотренные ниже схемы компоновки тентовых сооружений относят к шатрам со смещёнными вершинами.
Их разделяют по типу опорных элементов.

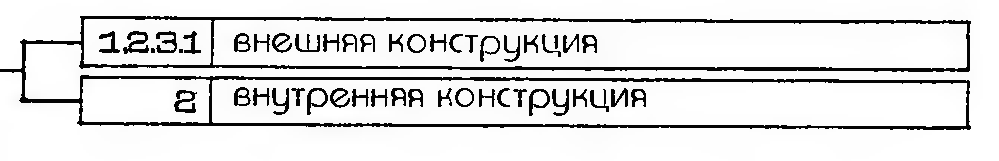

5.1.Внешняя конструкция опор.

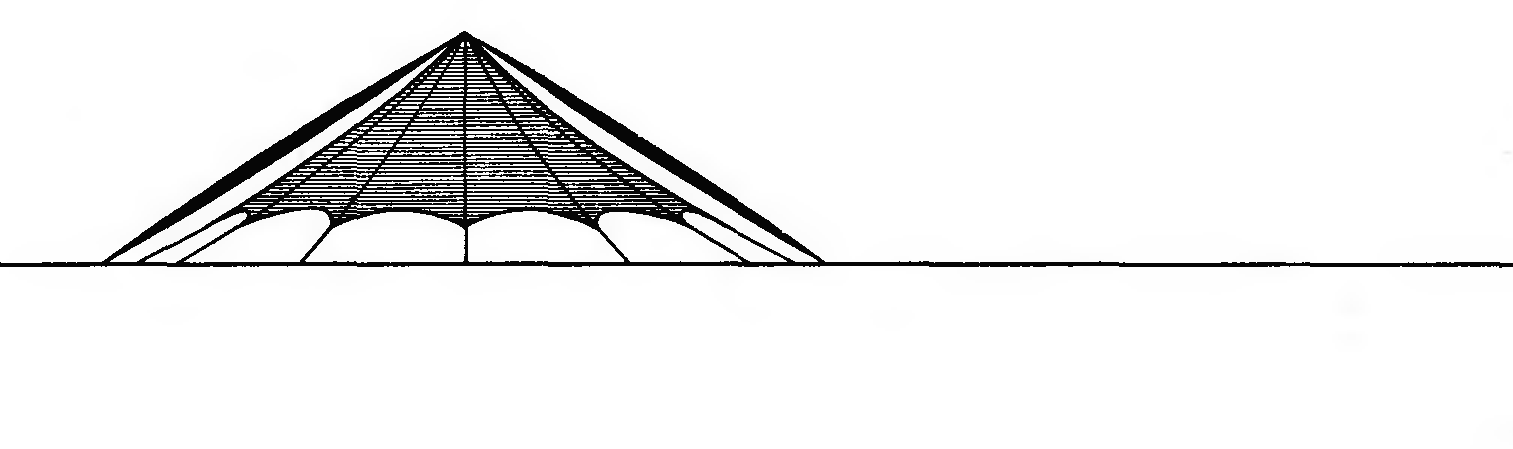

А) шатер с центральным расположением вершины
Приведенная конструкция состоит из основной тройной внешней опоры, на которой подвешена центральная вершина, и трёх дополнительных внешних опор, закрепляющих крайние вершины. Габариты сооружения ограничены несущей способностью основной опоры. Она несет основную нагрузку от тентовой мембраны. Через дополнительные опоры, с помощью оттяжек, мембрана натягивается и закрепляется.

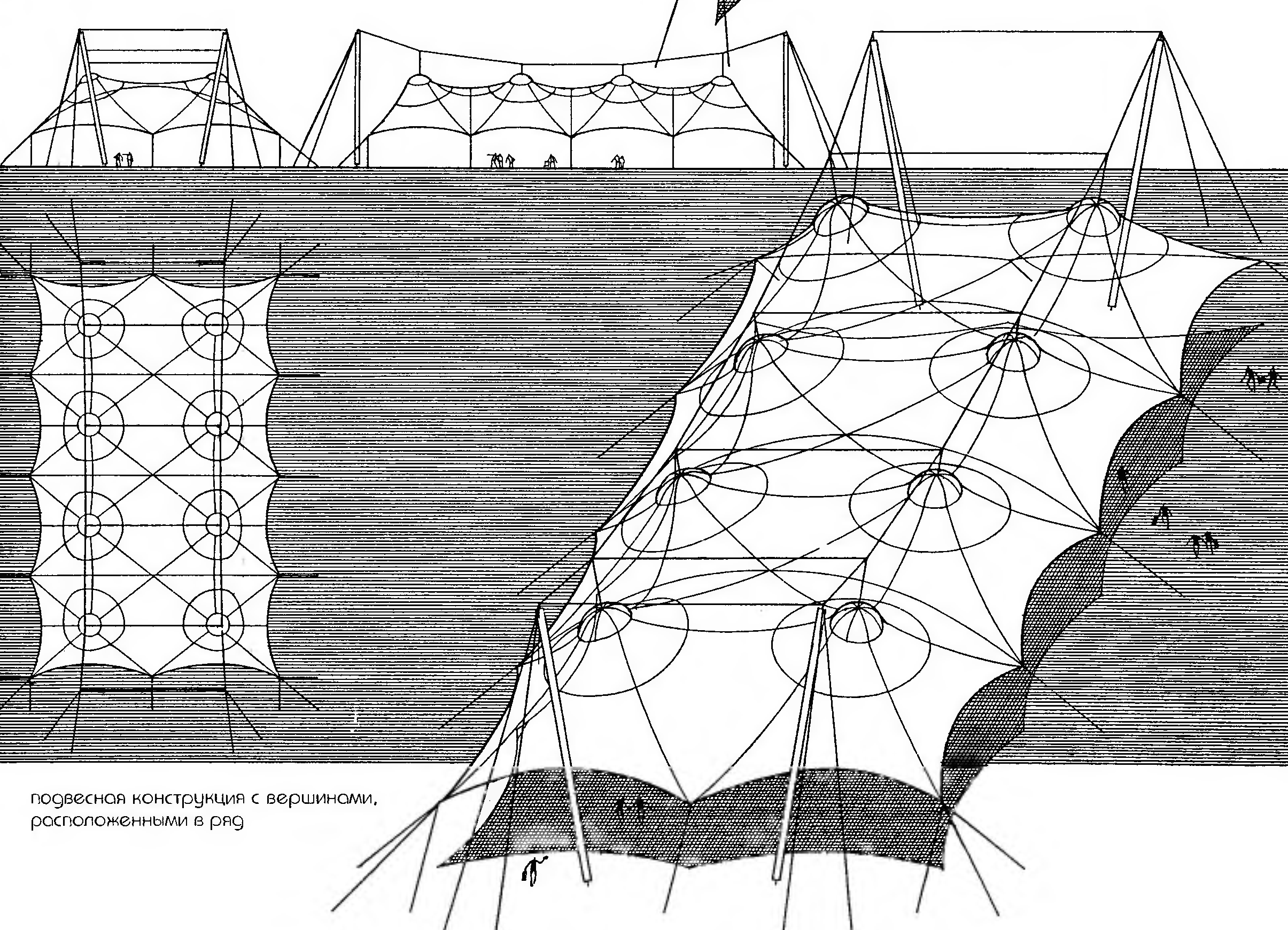

Б) с несущей вантой, для подвешивания расположенных в ряд вершин, между внешними опорами.
Конструкция состоит из пилонов расположенных попарно и параллельно друг другу на периферии здания. Пилоны попарно раскреплены между собой и прикреплены к основанию системой оттяжек. На противостоящие пилоны подвешены несущие ванты. Ванты определяют форму тентовой мембраны, формируют её вершины. В местах подвешивания вершин ванты также раскреплены растяжками

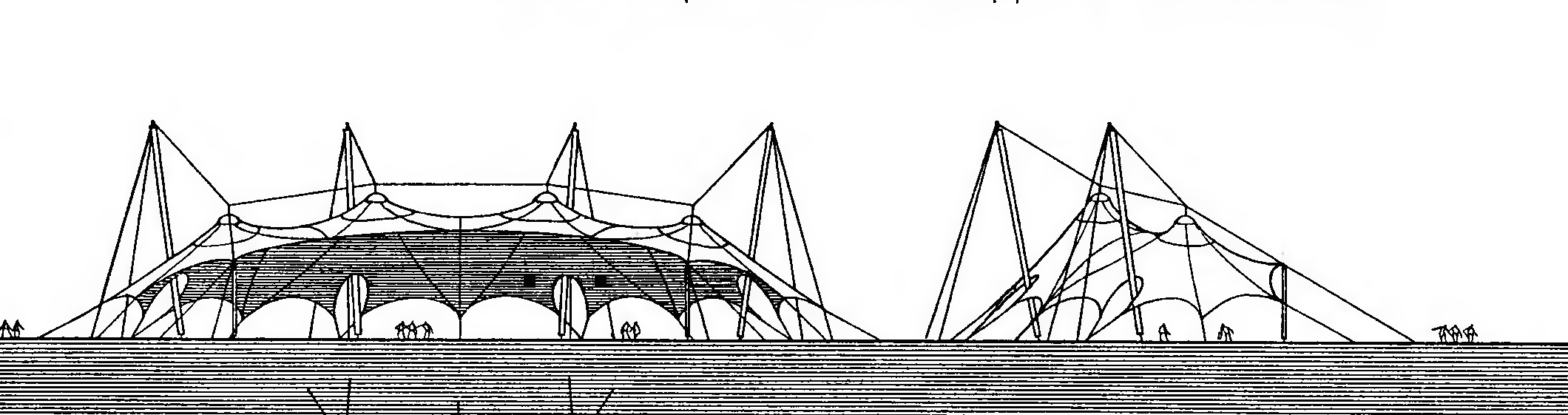

в) с внутренними оттяжками формирующими вершины
Опорная конструкция такого сооружения представляет собой отдельно стоящие пилоны, которые в зависимости от своего местоположения определяют форму здания.
Здесь приведена система с расположением вершин по дуге.
К каждой опоре, через несущую ванту подвешена одна или несколько вершин тентовой мембраны. Стабилизация может осуществляться как с помощью оттяжек, так и их комбинации с несущей вантой, аналогично с расположением подвешенных вершин в ряд.
5.2.Внутренняя конструкция опор
Внутренней конструкций опор, для шатров со смещённой вершиной называют, систему опирающуюся на массивные опоры. Как правило они имеют прямоугольную форму.
Внешние опоры конструируют из мощных рамных или стеновых элементов, на которые крепят несущие ванты.
Для формирования и натяжения тентовой мембраны, как правило используют вантовые системы со шпренгелями.
А)

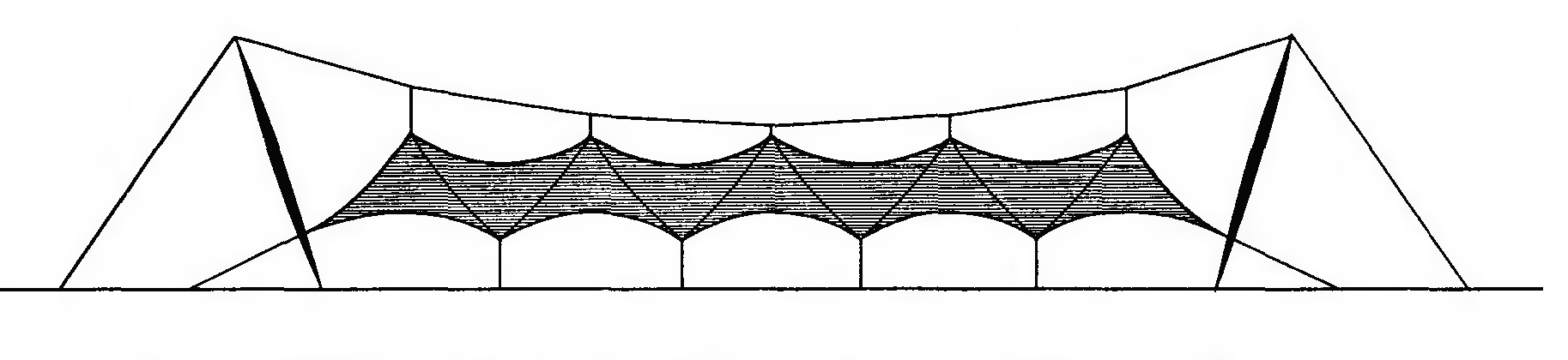

Опоры с несущей вантой и шпренгелями для поддерживания расположенных внутри вершин
Б)

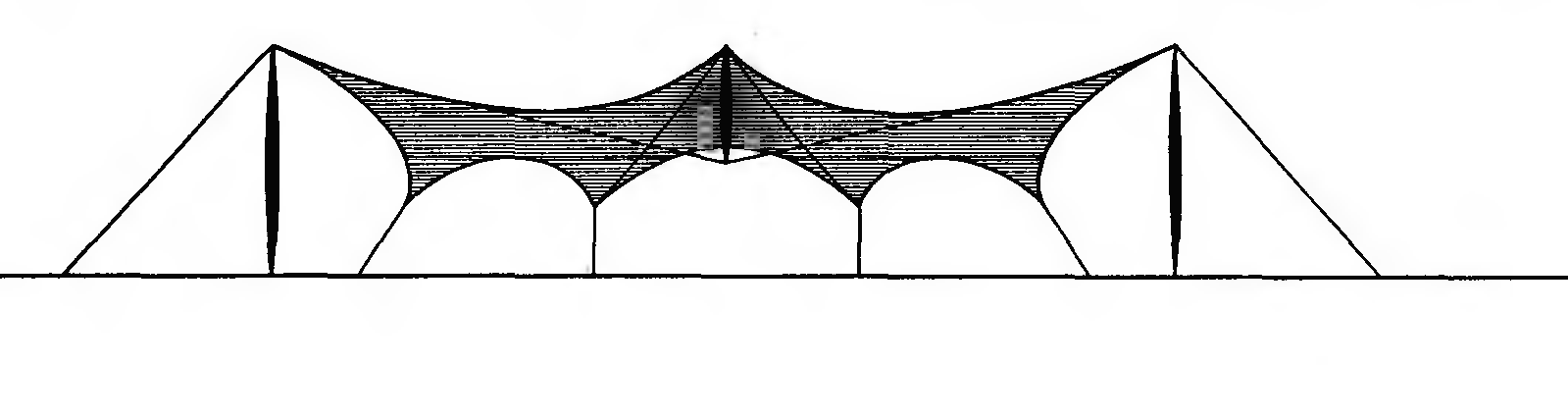

Опоры с несущей вантой и одним шпренгелем, для формирования дополнительной вершины в центре системы с перифериями вершинами.
Другой принцип формирования вершин над внутренними массивными опорами основан на применении внутренней доминанты в виде арок.
На рамную конструкцию, часто с консольными вылетами, устанавливают одну или несколько арок параллельно. Тентовую мембрану закрепляют и натягивают на основание конструкции покрытия. Усилия от нагрузок и предварительного натяжения направлены в обратную сторону от действия консольных моментов, что положительно сказывается на статической работе данной системы.
Равномерная установка анкерных оттяжек по периметру здания стабилизирует работу всей системы и позволяет оптимально запроектировать пролеты сооружения.
