Лекция № 9

Тентовве несущие конструкции.

План лекции

1. Понятия и определения.

2. Классификация.

3. Шатры.

4. Волнистые тенты.

5. Шатры со смещённой вершиной.

1. Понятия и определения.

• Тенты – это несущие системы, состоящие из мембраны, вант и опор.

• Тентовая мембрана при помощи несущих и стабилизирующих вант натягивается и закрепляется на опорах.

• Таким образом, формируется внутреннее пространство, а внешние нагрузки действующие на него, воспринимаются следующем образом:

1. концентрируются тентовой мембраной (изготавливают из прочных тканей или пластика),

2. отводятся на опоры вантами (изготавливают из прочных тканевых или пластиковых канатов, реже канатной арматуры),

3. передаются на основание внутренними или наружными опорами (металл, древисина).

Тентовые конструкции различают:

1. по типу вершин - опорные или опосредованно формирующиеся;

2. по типу опор – стоечные, арочные, массивные;

3. по расположению опор – внутренние или внешние;

4. по форме мембраны – шатровые, волнистые, со смещенной вершиной.

За основную, принята 4-я классификация отражающая форму мембраны. Однако все, что связано с опорами в тентовых системах (тип вершины, тип опори их расположение) является определяющим с точки зрения организации архитектурного пространства.

2. Классификация.

Область применения основных видов тентовых несущих систем

Учитывая разнообразие типов вершин и опор в тентовых системах, сначала рассмотрим, каким образом можно сформировать объемно планировочное решение в них, с точки зрения возможных конструктивных решений.

Системы шатров с опорными вершинами выполняют по трём конструктивным схемам

1)

• Опорные вершины располагают с внешней стороны здания, на периферии. В этом случае натяжение тентовой мембраны осуществляется с помощью несущих вант через эти опоры, поэтому и вершины сооружения оказываются на периферии.

2)

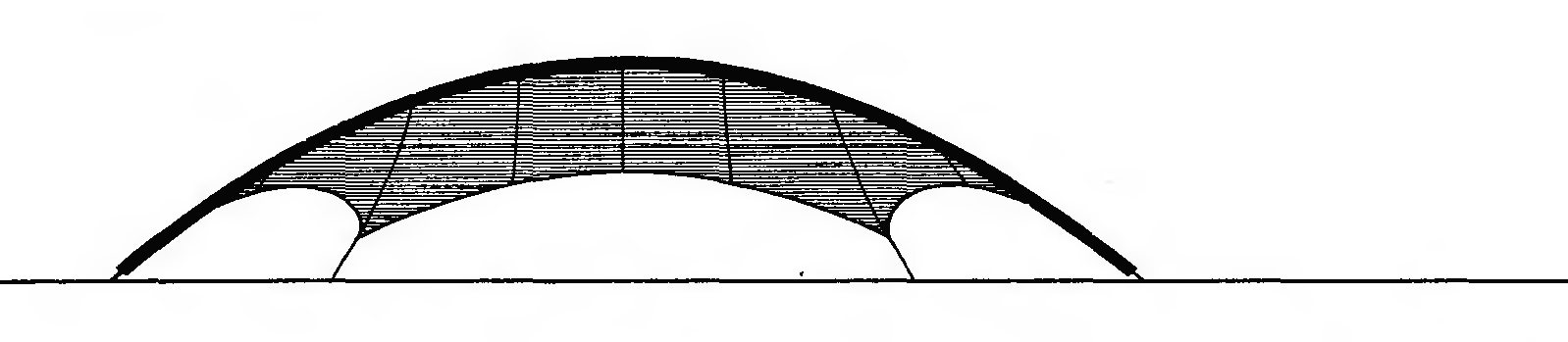

• Вершина сооружения формируется внутри, вдоль оси здании с помощью одиночной арки. Тентовая мембран натягивается при помощи оттяжек перпендикулярно или под углом к линии, вдоль которой ориентирована арка.

3)

• Вершина также формируется внутри здания, однако способ её конструирования усложняется. Это может быть и арка, и обычный сжатый пилон. Применяя в качестве вершинообразующих несколько внутренних, опор добиваются большей архитектурной выразительности и увеличивают само здание. И пилоны и арки можно устанавливать под наклоном.

Системы с опорными вершинами включают в себя два первых типа тентовых систем:

• Шатры;

• Волнистые тенты

3. Шатры.

Шатры различают трёх основных видов.

3.1.Ррасположение опор по краям. Еще их называют

• Основной отличительной особенностью таких систем является перпендикулярное расположение несущих и стабилизирующих вант. Несущие ванты закрепляются на внешние стойки, а стабилизирующие просто заанкириваются. Установка тентовой мембраны в проектное положение осуществляется путем натяжения вант.

Примеры тентовых систем с опираием на внешние стойки

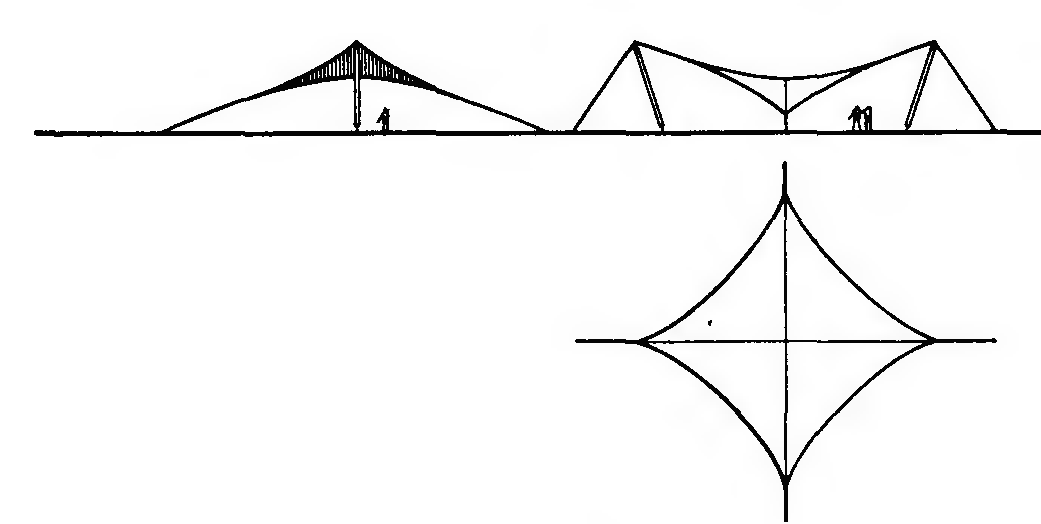

А) простая четырехскатная поверхность на двух опорах, с одной стабилизирующей вантой

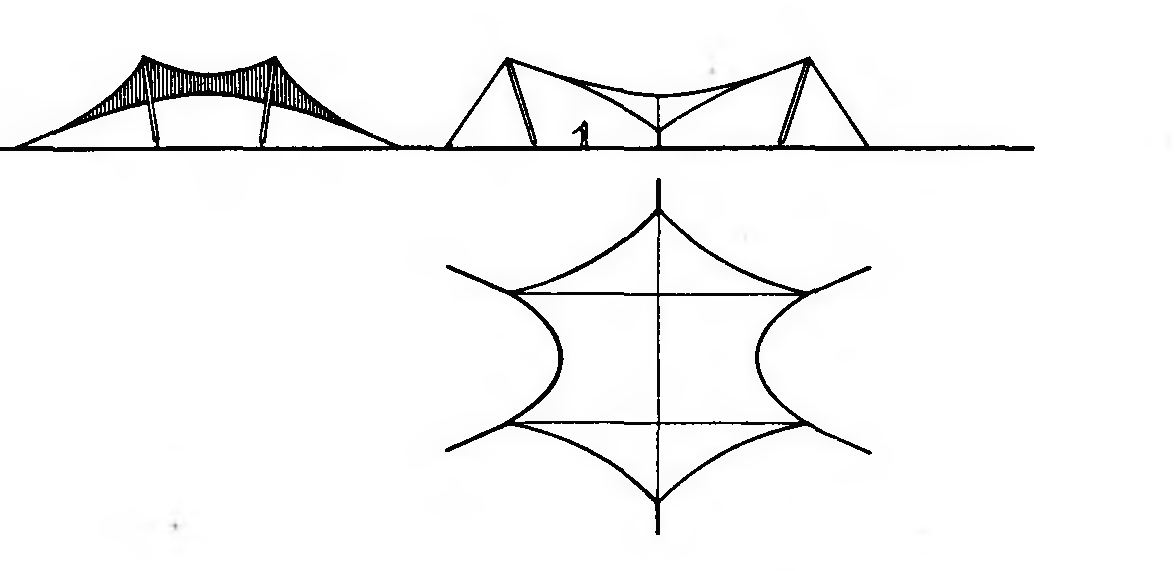

Б) простая шестискатная поверхность на четырех опорах с одной стабилизирующей вантой

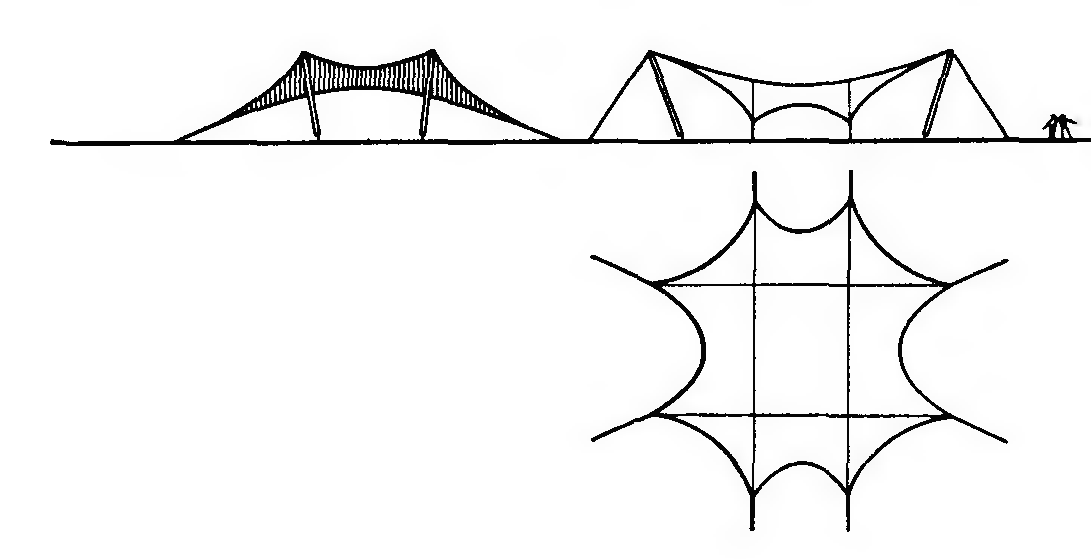

в) простая восмискатная поверхность на четырех опорах с двумя стабилизирующими вантами

в) простая могоскатная поверхность на шести опорах с двумя стабилизирующими вантами

В любом случае при конструировании таких систем количество опор должно быть кратно несущим вантам. Количество стабилизирующих может варьироваться.
