11. Побудова рози вітрів та визначення напрямку агресивного вітру.

Для життя й господарської діяльності людини велике значення має знання про переважним (найчастіше повторюваних) вітри у своїй місцевості. Про вітри тієї або іншої місцевості дає подання креслення "троянда вітрів".

Троянда вітрів - це графічне зображення режиму вітру в даному місці. Троянди вітрів звичайно будують за багаторічним даними спостережень за швидкістю й напрямком вітру, які наведені в СНиП 2.01.01-82 (Додаток 4 "Напрямок і швидкість вітру"). На графіку по 8 або 16 румбам відкладають в обраному масштабі у вигляді векторів значення повторюваності (в % від загального числа спостережень) напрямків або значення середніх і максимальних швидкостей вітру, що відповідають кожному румбу. Кінці векторів з'єднують ламаною лінією.

Спостереження й записи по режиму вітру звичайно ведуться по напрямках 16 румбів, а троянди вітрів будуються по 8 румбам. При цьому показники спостережень швидкостей по напрямках проміжних (трибуквених) румбів розподіляються нарівно між сусідніми двубуквеними румбами.

Такі троянди вітрів звичайно будуються для місяця, сезону, року й називаються відповідно місячними, сезонними й річними. Використаються вони в містобудівному проектуванні при розрахунках аерації житлової забудови, захисту її від шкідливих газових викидів і аерозолів промислових виробництв, автотранспорту й т.д. По троянді вітрів можна визначити агресивний напрямок вітру й засобами планування, забудови й благоустрою суміжних територій створити найбільш сприятливі умови в житловій забудові.

Визначають агресивні сектора. Сектор є агресивним якщо він відповідає двум умовам:

1. сума повторюваності у межах сектору повина бути більш 10%;

2. сума повторюваності у межах сектору повина бути більш 20% від сумарної повторюваності дискомфортних вітрів (дискомфортний вітер – швідкість більше 3 м/с)

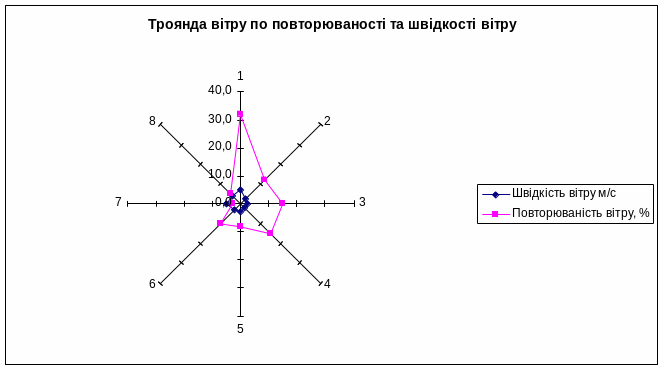

Показники для побудови троянди вітрів.

Показник	Орієнтація
	Пн	ПнС	С	ПдС	Пд	ПдЗ	З	ПнЗ
Швидкість вітру, м/с	5	2,4	2,5	2,2	2,8	2,7	5	4
Повторюваність напрямку вітру, %	32	12	15	15	8	10	3	5

Перевірка секторів на агресивність.

Сектора 7-8, 8-1 – сектора можливої агресії.

1. сектор 7-8 3+5=8% < 10% - сектор не є агресивним;

сектор 8-1 32+5=37% > 10% - умова виконана.

2. сумарна повторюваність дискомфортних вітрів – 3+5+32=40%

сектор 8-1 32+5=37% х=37% * 100% / 40%=92,5% > 20% - умова виконана.

Сектор 8-1 є агресивним. Розрахункова швідкість вітру (4+5)/2=4,5 м/с.

12. Навести зони санітарної охорони для поверхневих та свердловинних водозаборів.

Забор воды из поверхностных водных объектов в пределах городской черты осуществляется как правило для технического водоснабжения, поливки городских территорий и пожаротушения. Забор воды из поверхностных источников, для питьевых целей, в пределах городской черты, производится в исключительных случаях. Это могут быть искусственные водные объекты -каналы и водохранилища, специально предназначенные для питьевого водоснабжения. Вокруг них оборудуется зона санитарной охраны. Она состоит из 3 поясов:

1пояс - строго режима, 2 и 3 - режимов ограничения.

Границы:

1 пояса:

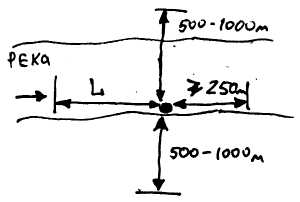

для водотока

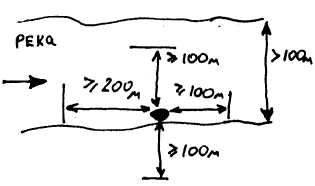

для водоема

2

для водоема

пояса:

для водотока

3 пояса:

по акватории - совпадают с границами II пояса, по берегу - 3-5 км от уреза воды.

Для скважинных водозаборов границы 1 пояса составляют:

Для скважин вскрывающие незащитные подземные воды - не менее 50 м;

Для скважин эксплуатирующих защищенные подземные воды - не менее 30м. При благоприятных гидрогеологических и санитарно-технических условиях по согласованию с органами сан- эпидем службы радиусы могут быть уменьшены вдвое.

При эксплуатации инфильтрационных сооружений - для капитальных сооружений закрытого типа - не менее 50 м; сооружений открытого типа - не менее 100м.

Границы 2 и 3 пояса определяются расчетным путем. При расчете размеров 2-го пояса исходным является время, необходимое для утраты патогенными

организмами жизнеспособности и вирулентности: для условий грунтовых вод -400 суток, для межпластовых - 100-200 суток.

Для 3-го пояса при расчете используют срок эксплуатации водозабора( если специально не установлен, принимается равным 25 годам).
