3.2. Материал

Сплав алюминиевый АК-6 ГОСТ 4784-97

Удельный вес: 2750 кг/м3 Твердость материала: HB 10 -1 = 95 - 100 МПа

3.3. Выбор стадий обработки

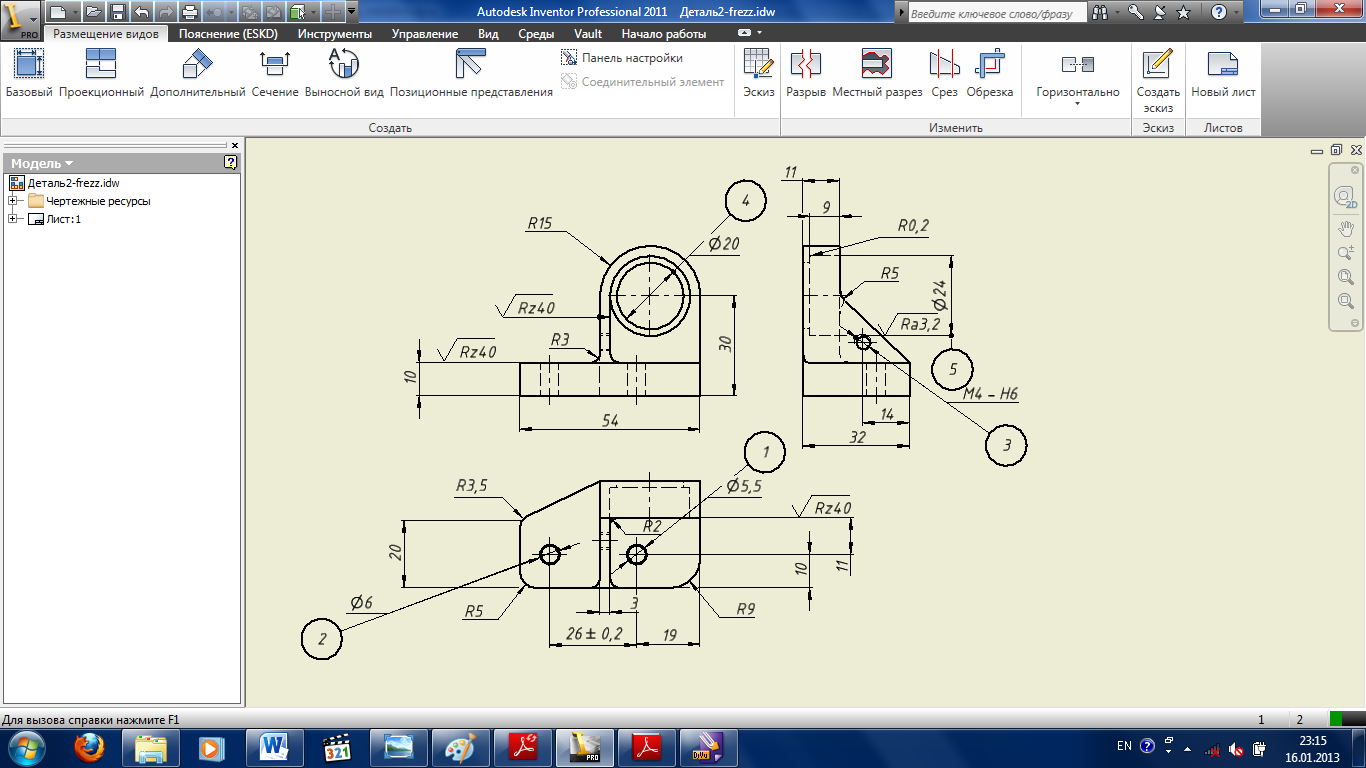

Рис.3. Эскиз кронштейна с обозначением поверхностей

Таблица 3.1

№ поверхности

по чертежу

стадии обработки

Получаем

Размер, мм

IT

Rz (Ra),

мкм

IT

Rz (Ra)

1 (2-отверстия)

d=5,5

l=10

12

20

  1. Сверление

12

20

2 (2-отверстия)

dz=6

12

20

  1. Зенкование

10

20

3

d=М4

l=3

9

20

  1. Сверление

  2. Нарезать резьбу

12

9

20

-

4

d=20

l=11

12

20

  1. Сверление

12

20

5

d=24

l=9

12

3,2

  1. Зенкерование

  2. Чистовое зенкерование

10

8

20

3,2

3.4. Схема технологических процессов. Расчёты режимов резанья, время работы

Заготовительная

№ Содержание перехода

Расчет

Станок вертикально-сверлильный 2Н135

Материал - Сплав алюминиевый

АК-6 ГОСТ 4784-97

Заготовка - поковка ОСТ 90073-85

после фрезерной обработки

000. Слесарная

  1. Накернить 4 отверстия

Установ А

Установить, закрепить заготовку в машинных тисках

005.Сверлильная

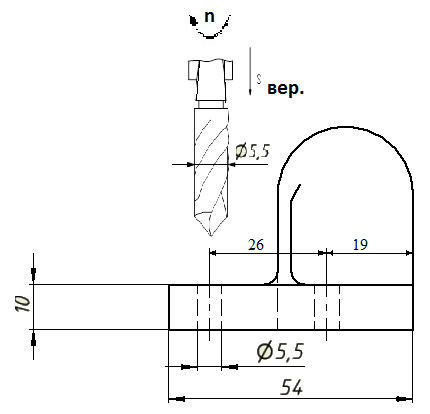

  1. Сверлить два сквозных отверстия спиральным сверлом d=5,5 , Р6М5, ГОСТ 10902-77

010. Сверлильная

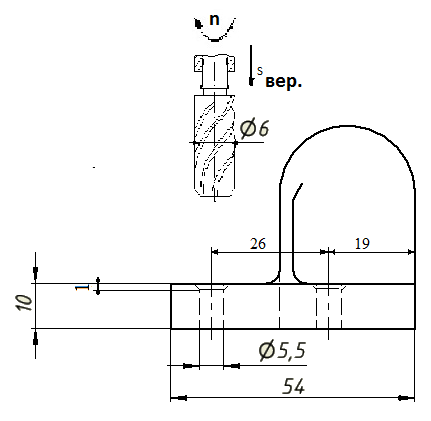

  1. Зенкеровать 2отв. Ø 6 цилиндрическим зенкером Р6М5, ГОСТ 12489-71.

Установ Б

Перевернуть и закрепить заготовку в машинных тисках

015. Сверлильная

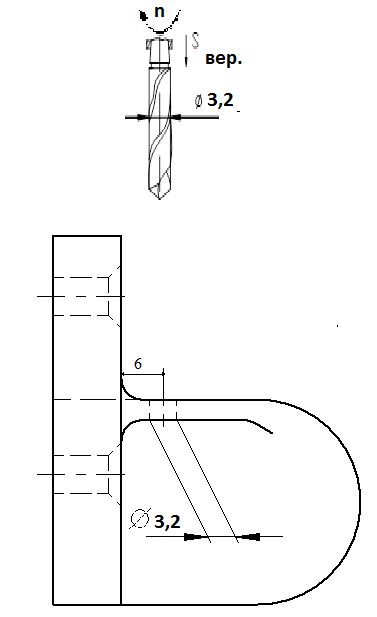

  1. Сверлить сквозное отверстие спиральным сверлом d=3,2 , Р6М5, ГОСТ 10902-77

020. Сверлильная

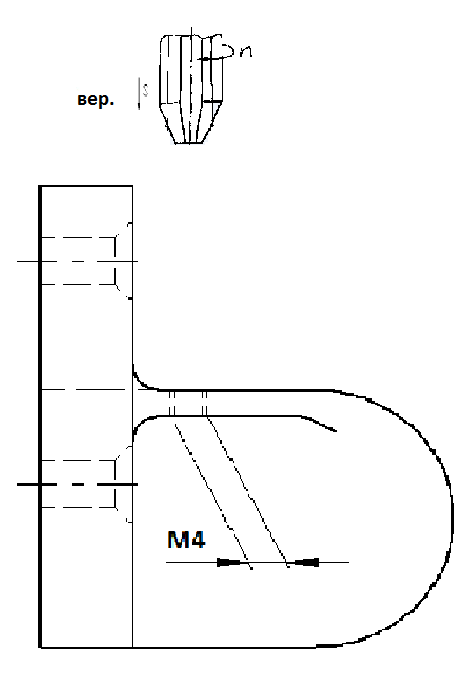

1. Нарезать резьбу М4 метчиком

Установ В

Перевернуть и закрепить заготовку в машинных тисках

025. Сверлильная

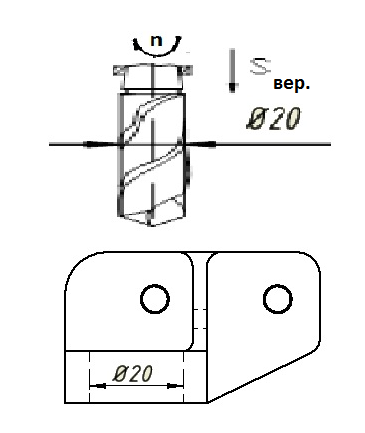

  1. Сверлить сквозное отверстие спиральным сверлом d=20 , Р6М5, ГОСТ 10902-77

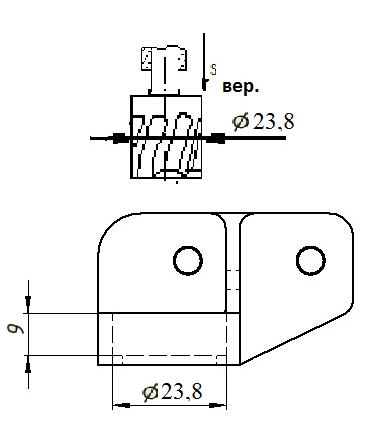

030.Зенкеровать отв. Ø23,8 на 9 мм цилиндрическим зенкером - зековка Р6М5, ГОСТ 12489-71.

035.Зенкеровать отв. Ø24на 9 мм цилиндрическим зенкером - зековка Р6М5, ГОСТ 12489-71.
