1.5. Операционная карта механообработки детали втулка

Операция: токарная

Станок: токарно-винторезный 1К62

Материал: Сталь 45 σ_в=550 МПа/мм² ГОСТ 1050-74

Заготовка:

Рис.1.2

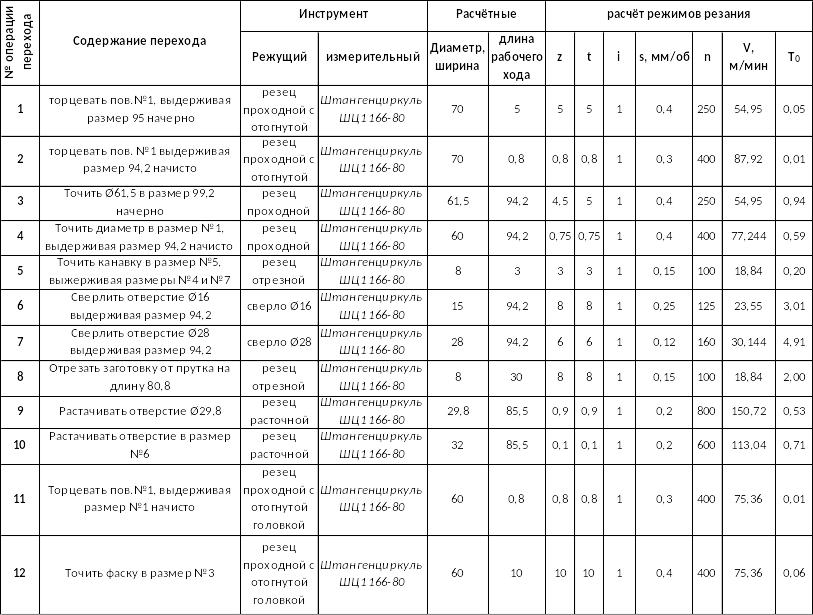

Таблица 1.2

Глава 2. Технологический процесс изготовления детали «Кронштейн» на станках фрезерной группы

Цель работы: Изучить технологические возможности обработки заготовок на станках фрезерной группы (виды выполняемых работ и применяемый инструмент) и способы расчета (выбора) режимов резанья и трудовых затрат.

2.1.Назначение детали

Кронштейн— консольная опорная деталь или конструкция, служащая для крепления на вертикальной плоскости (стене или колонне) выступающих или выдвинутых в горизонтальном направлении частей машин или сооружений. Конструктивно кронштейн может выполняться в виде самостоятельной детали либо многодетальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг.

2.2. Материал

Сплав алюминиевый АК-6 ГОСТ 4784-97

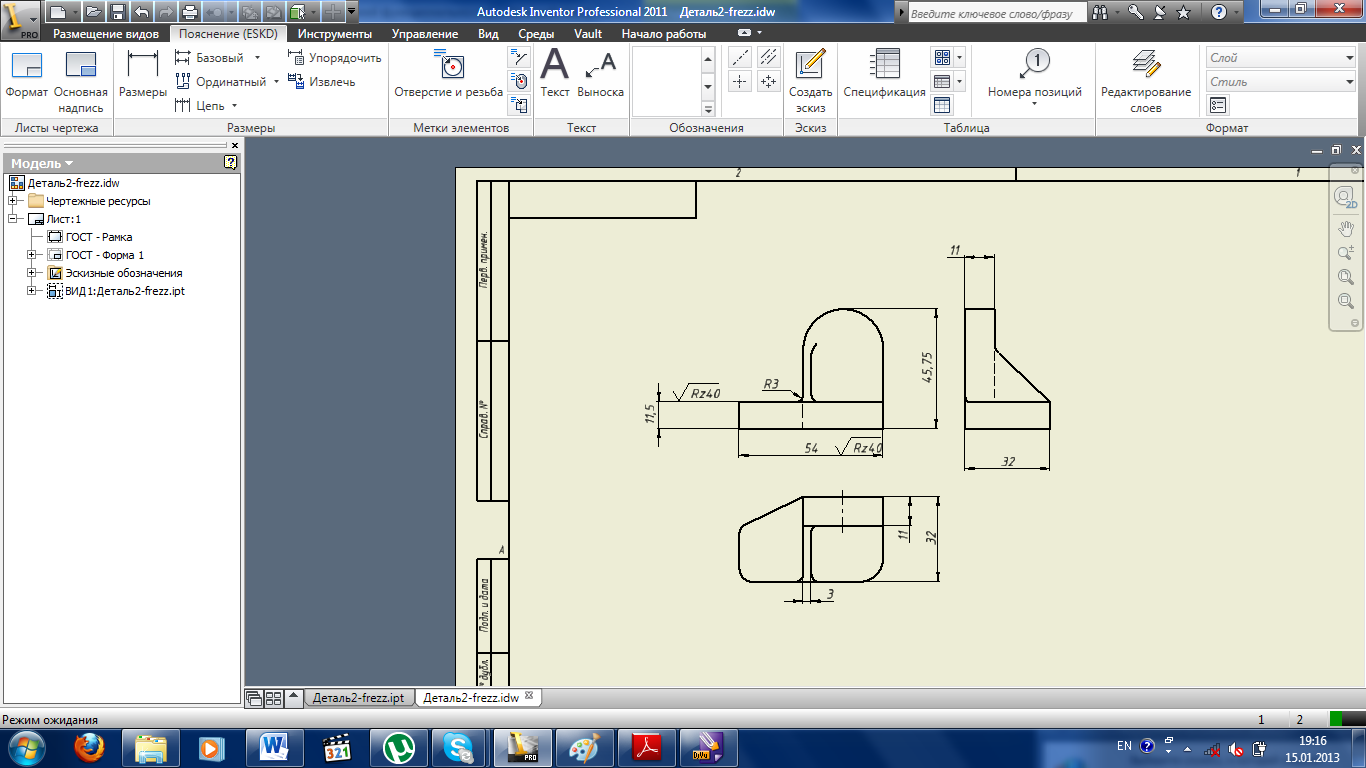

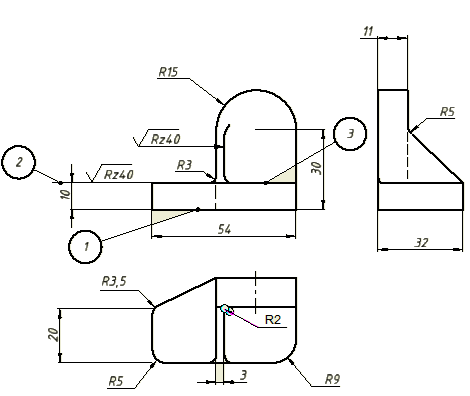

2.3. Выбор стадий обработки

№ поверхности	по чертежу			стадии обработки	Получаем
	Размер, мм	IT	Rz (Ra), мкм		IT	Rz (Ra)
1	54х32	12	40	Фрезерование	12	40
2	24х32	12	40	Фрезерование	12	40
3	21х27	12	40	Черновое фрезерование Чистовое фрезерование	12	40

2.4. Схема технологических процессов. Расчёты режимов резанья, время работы

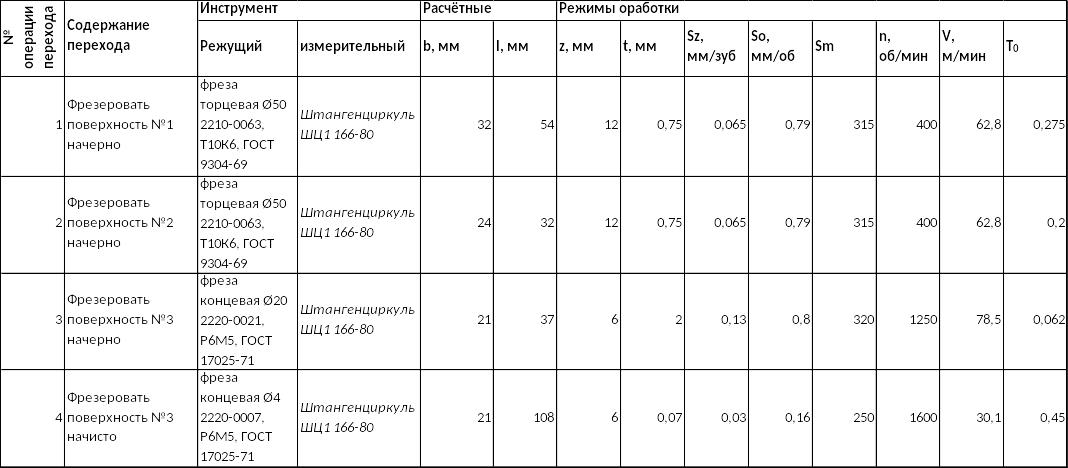

Таблица 2.2. Схема и расчет режимов резания по переходам

№ Содержание перехода	Расчет
	Материал: Сплав алюминиевый АК-6 ГОСТ 4784-97 Операция - Фрезерная Станок - вертикально-фрезерный 6М12П Заготовка - поковка ОСТ 90073-85, группа контроля 2
Установ А	Установить, закрепить заготовку на столе фрезерного станка в тисках
005.Фрезерная

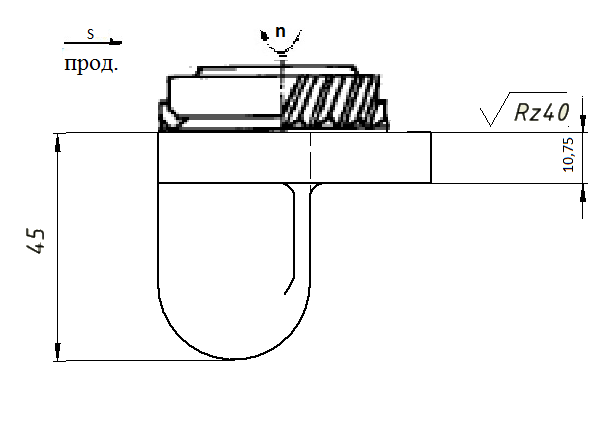

Фрезеровать d50 Т10К6 2210-0063, ГОСТ 9304-69

Установ Б	Перевернуть и установить, закрепить заготовку в машинных тисках

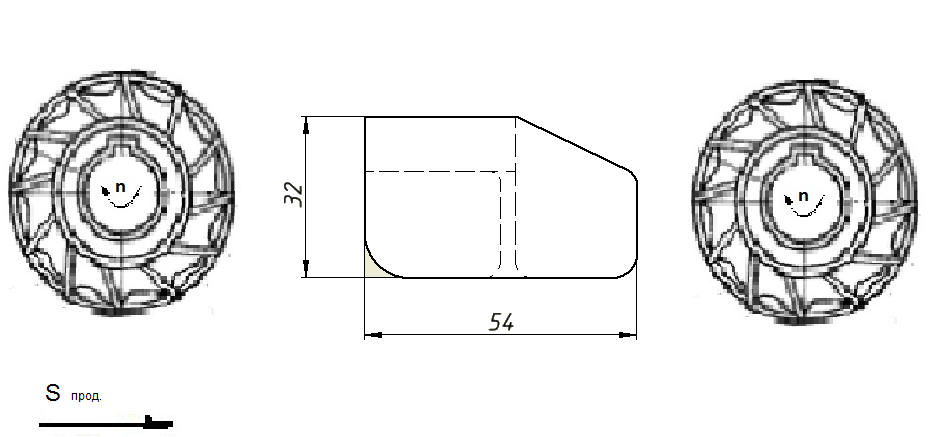

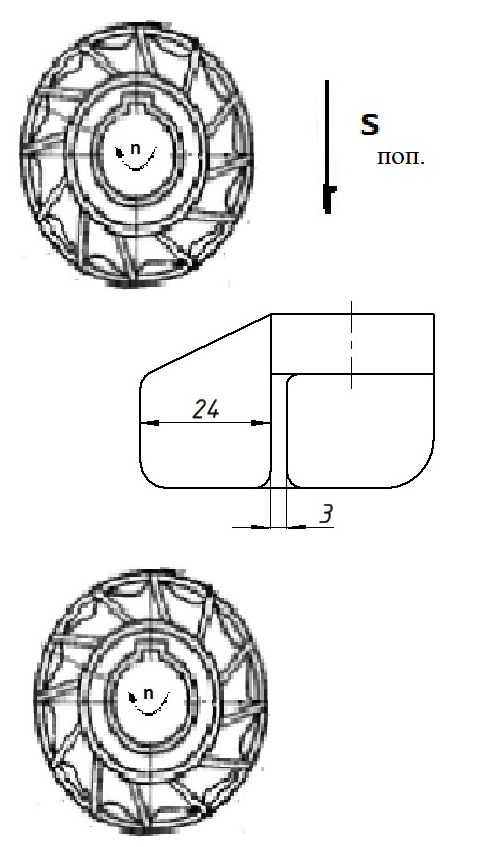

Фрезеровать d50 Т10К6 2210-0063, ГОСТ 9304-69
010. Фрезерная

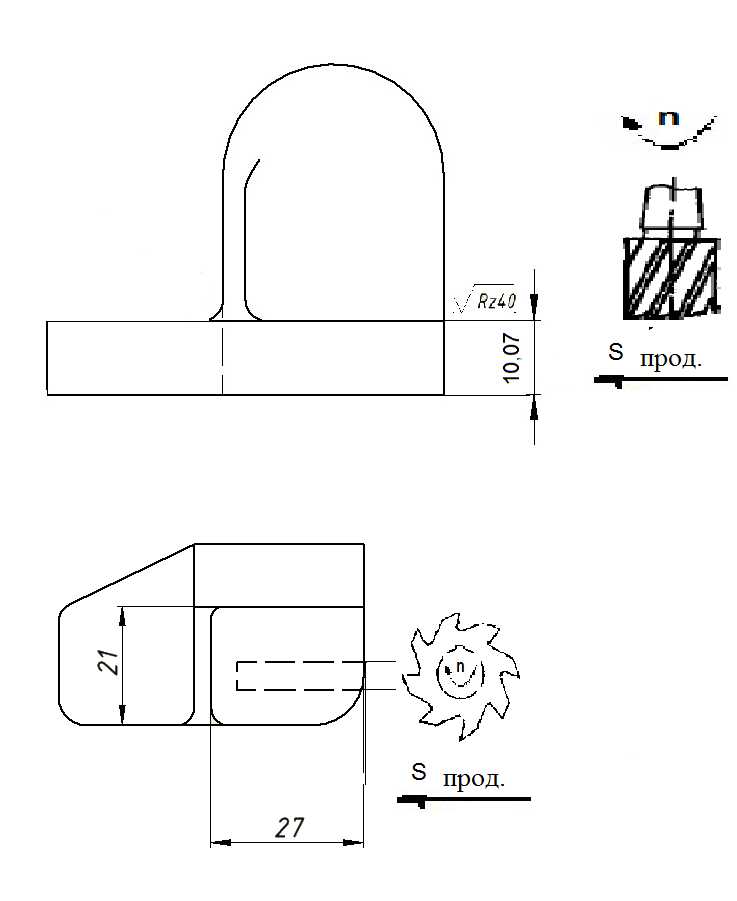

Фрезеровать d20 Р6М5 2220-0021, ГОСТ 17025–71, удлинённая рабочая часть

015. Фрезерная
Фрезеровать d4 Р6М5 2220-0007, ГОСТ 17025-71, удлинённая рабочая часть

2.5. Операционная карта

Сплав алюминиевый АК-6 ГОСТ 4784-97

Удельный вес: 2750 кг/м³ Твердость материала: HB 10 ^-1 = 95 - 100 МПа

Глава 3. Обработка отверстий на станках сверлильной группы

Цель работы: Изучить технологические возможности обработки заготовок на станках сверлильной группы (виды выполняемых работ и применяемый инструмент) и способы расчета (выбора) режимов резанья и трудовых затрат.

3.1.Назначение детали

Кронштейн— консольная опорная деталь или конструкция, служащая для крепления на вертикальной плоскости (стене или колонне) выступающих или выдвинутых в горизонтальном направлении частей машин или сооружений. Конструктивно кронштейн может выполняться в виде самостоятельной детали либо много детальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг.
