20. Задачи энергоаудита. Общие этапы энергоаудита и их содержание.

Энергоаудит – это обследование энергохозяйства промыш. предприятия или организации и разработка рекомендаций и технических решений по снижению энергетических затрат. Энергоаудит направлен на решение следующих основных задач: − оценка фактического состояния энергоиспользования на предприятии, выявление причин возникновения и определение значений потерь топливно-энергетических ресурсов (ТЭР); − разработка плана мероприятий, направленных на снижение потерь ТЭР; − выявление и оценка резервов экономии топлива и энергии; − определение рациональных размеров энергопотребления в производственных процессах и установках; − определение требований к организации по совершенствованию учета и контроля расхода энергоносителей; − получение исходной информации для решения вопросов создания нового оборудования и совершенствования технолог. процессов с целью снижения энергетич. затрат, оптимизации структуры энергобаланса предприятия путем выбора оптимальных направлений, способов и размеров использования подведенных и вторичных энергоресурсов. Проф.подготовка аудитора должна быть достаточной для проведения обследования любого объекта ЖКХ и любого предприятия, выпускающего любого вида продукцию. Методика проведения энергоаудита не должна зависеть от вида выпуск. продукции, применяемой технологии и формы организации предприятия и проводится по стандартному алгоритму, что сокращает затраты на его проведение, позволяя эффективно подключать других аудиторов на опред. этапах работ.

Общие этапы энергоаудита и их содержание. Этап 1: 1.Предварительный контакт с руководителем. 2.Ознакомление с основными потребит-ми, производств. процессами и линиями, общим построением системы эн.снабжения.3.Заключение общего договора на последующую деятельность. Этап 2 (первичный энергоаудит): 1.Составление карты потребл-я энергии системы ЖКХ или предприятия. 2. Локализация возможностей значительной экономии энергии. 3. Заключение договора на проведение полного энергоаудита. Этап 3 (полный энерогоаудит): 1.Оценка экономии энергии и экономических преимуществ от внедрения различных предлагаемых мероприятий.

2.Выбор конкретной программы по энергосбережению для первоочередного внедрения

3.Составление и представление руководству ЖКХ или предприятия отчета по энергетическому аудиту.

4.Принятие решения на углубление энергоаудита.

5.Заключение соглашения на последующую деятельность.

Этап 4: 1.Внедрение программы энергосбережения. 2.Организация на предприятии системы энерг. менеджмента. 3.Продолжение деятельности, дообследование, сопровождение программы реализации мер по энергосбережению, изучение результатов.

22. Автоматизированные системы контроля и учёта энергопотребления (аскуэ)

Решение проблем связанных с учетом энергопотребления на предприятии требует создание автоматизированных систем контроля и учёта энергопотребления (АСКУЭ).

При наличии современной АСКУЭ промышленное предприятие полностью контролирует весь свой процесс энергопотребления и имеет возможность по согласованию с поставщиками энергоресурсов гибко переходить к разным тарифным системам, минимизируя свои энергозатраты. Основные цели создания АСКУЭ:

1.Автоматизированные системы контроля и учёта энергоресурсов при минимальном участии человека на этапе измерения, сбора и обработки данных должны обеспечить достоверный, точный, оперативный и гибкий, адаптируемый к различным тарифным системам учет электроэнергии, как со стороны поставщика энергоресурсов, так и со стороны потребителя.

2.На основе достоверной и оперативной информации можно принять решения по диспетчерскому или автоматическому управлению, чтобы снизить максимумы мощности, выбрать оптимальный уровень энергопотребления для различных технологических режимов или суточного/недельного графика, управлять компенсирующими установками реактивной энергии и др.

3.По результатам анализа энергопотребления при использовании современных СУБД можно составлять энергобалансы на год, 5 лет, перспективу с целью определения потребности в энергии для предприятия в целом, проводить анализ эффективности использования энергоресурсов, выявлять расходы и потери, находить норму расхода энергии на единицу продукции и обеспечивать снижение энергопотребление.

По назначению АСКУЭ предприятия подразделяют на:

Коммерческий учет является обязательным по закону при обеспечении взаимных финансовых расчетов с поставщиком энергоресурсов.

Технический учёт не является обязательным по закону. Основное его назначение - учет, контроль и управление потреблением энергоресурсов по всей иерархии предприятия вплоть(в идеале) до рабочего места или токо(энерго)приемника.

Коммерческий и технический учёт поставки/потребления энергоресурсов позволяет экономически обоснованно разрабатывать и осуществлять комплекс мероприятий по энергосбережению, своевременно его корректировать, обеспечивая динамическую оптимизацию затрат на энергоресурсы в условиях изменяющейся экономической среды.

В структуре АСКУЭ можно выделить 4 уровня:

1 уровень: первичные измерительные приборы (ПИП) с телеметрическими или цифровыми выходами осуществляют измерение параметров учета энергопотребления;

2 уровень: устр-ва сбора и подготовки данных (УСПД), специал-ые измерительные системы или многофункциональные программируемые преобразователи со встроенным программным обеспечением энергоучёта осущ-ют круглосуточный сбор измерительных данных с территориально распределённых ПИП, накопление, обработку и передачу этих данных на верхние уровни;

3 уровень: персональный компьютер (ПК) или сервер центра сбора и обработки данных со специализированным программным обеспечением АСКУЭ осуществляет сбор информации с УСПД, итоговую обработку этой информации как по точкам учёта, так и по их группам - по подразделениям и объектам предприятия, документирование и отображение данных учёта в виде, удобном для анализа и принятия решений оперативным персоналом службы главного энергетика и руководством предприятия;

4 уровень: сервер центра сбора и обработки данных со специал-ым программным обеспечением АСКУЭ, осуществляющий сбор информации с ПК и/или группы серверов центров сбора и обработки данных третьего уровня, дополнительное агрегирование и структурирование информации по группам объектов учёта, документирование и отображение данных учёта в виде, удобном для анализа и принятия решений персоналом службы главного энергетика и руководством территориально распределённых средних и крупных предприятий или энергосистем, ведение договоров на поставку энергоресурсов и формирование платёжных документов для расчетов за энергоресурсы.

Все уровни АСКУЭ связаны между собой каналами связи.

Короче, раньше было "ручное" списывания показаний с индукционного или электронного счетчика, а на данный момент внедряются автоматизированные системы учета и управления электроэнергией в промышленности, ведутся работы по внедрению автоматизированных систем коммерческого учета электрической энергии (АСКУЭ) в бытовом секторе энергопотребления. Энергетические компании уже готовы воспользоваться широким спектром информации, которую способны дать электронные средства учета электроэнергии, однако не имеют достаточных средств для инвестиций.

Все крупные промышленные предприятия применяют коммерческий учет не только для учета потребленной электроэнергии, но и для учета заявленной потребленной мощности. Возникает необходимость в переходе на расчеты по дифференцированным тарифам, что возможно только при использовании сертифицированной АСКУЭ. Последнее подразумевает, что все средства сбора и передачи информации должны быть зарегистрированы в Государственном реестре средств измерений.

23. Классификация СУИМ. Обобщенная функциональная схема СУИМ. Основные понятия.

1. По степени автоматизации функций управления:

- сист. ручного упр-я (человек-оператор вырабатывает и реализует стратегию упр-я);

- сист. автоматизированного управления (человек-оператор задает и корректирует задание процесса упр-я ЭП, а СУИМ эти задания выполняет)

- сист. автоматического упр-я СУИМ (без участия человека); СУИМ вырабатывает и реализует задание.

2. По характеру протекания процессов в СУ ИМ :

- непрерывные (аналоговые) СУИМ; - дискретные (релейные, импульсные, цифровые) СУИМ; - дискретно- непрерывные, в том числе цифро-аналоговые СУИМ.

3. По наличию существенных нелинейностей в СУИМ:

- линейные (линеаризованные) СУИМ; - нелинейные СУИМ.

4.По типу обратных связей:

Разомкнутые (без обратных связей) СУИМ;

Замкнутые СУИМ:

- по ошибке регул-я (с регулированием вых. координаты от заданного значения);

- по вектору состояния ОУ (полному или редуцированному);

- по вектору возмущающих воздействий ОУ;

- замкн. по векторам состояния и возмущающих воздействий (с комбинир-ым упр-м).

5.По принципу управления (характеру задач управления):

- системы стабилизации какой-либо координаты ОУ; - системы программного управления (вых. координата меняется как ф-ия времени); - следящие системы.

6.По способу преобразования подводимой энергии:

- СУИМ без силового преобразователя (с непосредственной коммутацией электродвигателя к промышленной электросети);

- СУИМ с силовым преобразователем энергии (с электромашинным, тиристорным, транзисторным и др.).

7.По типу регулируемой локальной координаты:

- сис-а рег-я линейной или угловой скорости механизма или соотношения скоростей механических подсистем; - сис-а рег-я линейного или углового перемещения рабочего органа механизма; - сис-а рег-я нагрузки на валу механизма; - сис-а рег-я натяжения нити, полотна, ленты, проволоки и т. п.; - сис-а рег-я температуры, давления, расхода, уровня и др. технологических координат.

8. По типу регуляторов, применяемых в устройстве управления:

- с регуляторами класса “вход-выход”; - с регуляторами состояния.

9. По типу элементной базы устройства управления:

- на основе операционных усилителей в интегральном исполнении;

- на основе логич. (комбинац. и последов.) интегральных микросхем малой и средней степени интеграции;

- на основе унифицированных блочных систем регуляторов;

- на основе микропроцессорных комплектов БИС, промышленных микро-ЭВМ, микропроцессорных контроллеров.

Обобщенная функциональная схема СУИМ

Функциональная схема СУИМ, как и любой САУ, отражает признаки ее функц-структ. организации .В структуре САУ выделяют 2 осн.структ. модуля: ОУ и УУ(рис. 44.1).

ОУ предст-ет собой технологический процесс или пром.установку. В СУИМ исполнительные механизмы ОУ приводятся в движение электроприводами.

В качестве устр-в оценивания состояния ОУ и возмущения внеш.среды могут выступать устр-ва непоср.измерения коор-т ОУ и внешней среды (датчики координат).

УУ представляет собой совокупность регуляторов, фильтров, корректирующих устройств, обеспечивающих требуемые статические и динамические характеристики СУИМ.

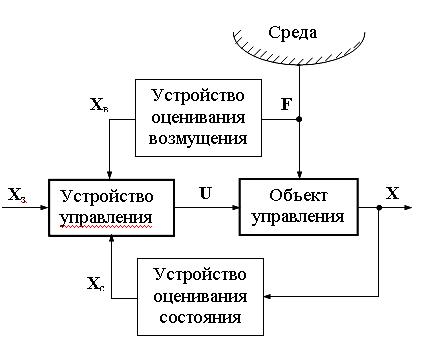

Рис. 44.1. Обобщенная функциональная схема системы управления

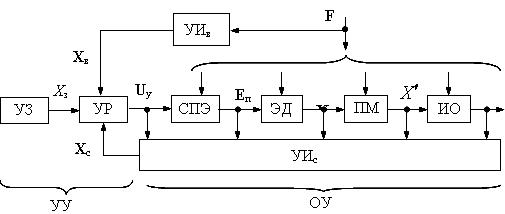

Рис. 44.2. Обобщенная функциональная схема локальной электромеханической системы управления

Простейшая функциональная схема СУ ИМ содержит ОУ и УУ:

УУ состоит из:

УЗ – устр-о задания.Формир-ет задающее, возд-е X_З изменения вых. координаты ОУ.

УР – устр-во рег-я сост. из регуляторов,коррект-х звеньев,фильтров, преобраз-лей коор-т. Формирует управляющие воздействия U_У, обеспечивая оптимальные динам. и стат. характеристики системы в соответствие с заданным критерием качества управления.

ОУ состоит из: СПЭ–сил.преобр-ль энергии преобраз.эл.энергию питающей сети в энергию управл-я ЭП; ЭД – электродвигатель постоянного или переменного тока преобразует подводимую электрическую энергии в механическую энергию.

X – вектор координат состояния ; ПМ – передаточный механизм ; ИО - исполнительный орган ОУ- это совокупность ИМ и РО.; УИ_с и УИ_в – устройство измерения коор-т состояния СУИМ и возмущения представляют собой датчики коор-т и следящие устр-ва.

Все возмущения, действующие на СУИМ, подразделяются на 3 вида:

- аддитивные – приходят из внешней по отношению к ОУ среды, суммируясь с полезными сигналами (координатами) ОУ

- мультипликативные – возн. внутри или вне системы, умножаясь на коор-ты ОУ;

- параметрические – обусловлены временным или температурным дрейфом парам-в ОУ;.

Система - объект, который одновременно рассм-ся, как единое целое, сост. из множества связанных составных частей (элементов).

Элементы - части или компоненты системы, условно принятые неделимыми.

Структура -способ организ-ии эл-ов в сист.с помощью установ-я м/у ними взаимосвязей.

Параметры - свойства (качества) системы, позволяющие описывать систему и выделять ее из окружающей среды и других систем.

Состояние – совок-ть значений парам-в сист., существенных для решаемой задачи.
