18. Холодильные машины, тепловые насосы.

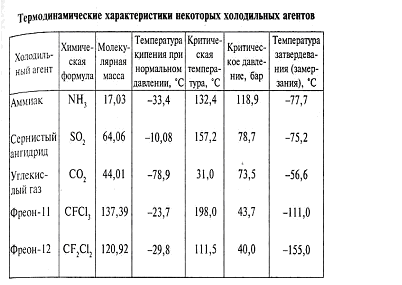

В настоящее время применяется около 30 холодильных агентов, наиболее распространенными из которых являются: аммиак, углекислый газ, сернистый ангидрид, фреоны и хладоны. Термодинамические характеристики наиболее часто используемых холодильных агентов приведены в табл. 1
Самый распространенный из фреонов — фреон-12 — тяжелый газ, не имеющий запаха, безвредный при отсутствии открытого пламени. Хладон 123 (СНСI2=CF2) – прозрачная легкокипящая жидкость срезким запахом. Хладон 124,124а (CHFCI – CF3, CHF2 – CF2CI) – газы без цвета и запаха с температурой кипения минус 10,8°С и минус 12°С с плотностью 1,4 г/см3. Фреоны применяются преимущественно в установках с низкими температурами испарения (от -70 до -90 °С).
В
холодильных установках роль холодного
источника выполняют воздух и содержимое
холодильной камеры, в теплонасосных —
речная вода, земля или атмосферный
воздух.
Таблица 8.1
Парокомпрессионные холодильные установки.
Рабочим телом,которое в холо-дильниках наз-ся холодильным агентом, или хладоносителем, а в теплонасосных - теплоносителем, служат вещества, имеющие низ-кую температуру кипения. В 30-х гг. XX в. были впервые исполь-зованы фреоны-углеводороды, в к-рых водород полностью или частично замещен галоидами, чаще фтором и хлором. До 20-х гг. применялись только поршневые компрессоры, затем в крупные установках их стали заменять винтовыми и лопаточными.
Работа
установки: Насыщ. пар хладоагента
сжимается компрессором 3
(рис. 8.1, а)
и подается в
конденсатор 2
где, теряя
теплоту
,
в окружающую
среду, частично конденсируется. Эта
парожидкостная смесь направляется в
дроссельный вентиль 1,
где ее давление
и температура падают (роль вентиля в
принципе может выполнить любая
расширительная машина). После дросселя
влажный пар небольшой сухости с низкой
температурой поступает в испаритель
5, располагающийся в охлажденном
помещении(шкафу)4,за
счет теплоты которого
хладоагентиспаряется.
Холодильный
коэффициент вычисляется по формуле:
где
l
— работа, затрачиваемая на привод

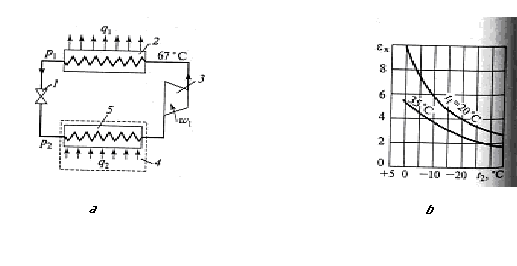

компрессора.Р
ис.8.1.
Парокомпрессиональная холодильная
установка:
а
-схема установки; 1- дроссельный
вентиль; 2 - конденсатор; 3 -
компрессор; 4 – охлажденное помещение
(шкаф); 5 - испаритель; б –изменение
коэффициента в зависимости от температур
1
и t2
Отсюда
видно, что
будет тем больше, чем выше температура
холодильнике и чем ниже температура
среды, охлаждающей хладоагент в
конденсаторе (рис. 8.1, б).
При равенстве
этих температур
=
Тепловые насосы. Тепловыми насосами называются установки, в которых за счет затраты работы производится отъем энергии от тел с более низкой температурой Т1 и передача ее другим телам с более высокой температурой Т2. Применение тепловых насосов дает возможность использования энергии тел, имеющих сравнительно низкую температуру, например, окружающего воздуха, холодной воды и др.
Компрессорные тепловые насосы. На рис. 8.2 изображены принципиальная схема и идеальный цикл компрессионных тепловых насосов. Рабочее тело (любое из употребляемых в холодильных установках) засасывается в компрессор 1, где сжимается за счет затраты энергии двигателем до состояния сухого насыщенного или перегретого пара. Этому процессу соответствует изоэнтропа /—2 идеального цикла. Сжатый пар нагнетается компрессором в конденсатор 2. Здесь при постоянных значениях давления и температуры пар конденсируется, отдавая определенное количество теплоты охлаждающей среде — воде или воздуху. За счет этой теплоты охлаждающая среда подогревается до такой температуры, при которой она может быть использована для различных бытовых нужд, в частности для отопления. Наиболее эффективная температура подогрева равна 60...70 °С. Процессу в конденсаторе соответствует линия 2—3. После

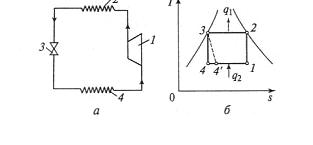

Р
ис.8.2.
Парокомпрессионный тепловой насос:
Принципиальная схема (а): 1 – компрессор; 2 – конденсатор; 3 – дроссельный клапан; 4 – испаритель;
Идеальный цикл теплового насоса (б): 1…4 – точки диаграммы.
конденсатора рабочее вещество в идеальном цикле поступает в расширительный цилиндр, где понижаются его давление и температура — изоэнтропный процесс 3—4. Отсюда рабочее тело поступает в испаритель 4, в котором оно испаряется при неизменных значениях давления и темпе- ратуры, отнимая определенное количество теплоты от тел, имеющих низкий температурный уровень, например от окружающего воздуха, холодной воды и т. д. Из испарителя влажный пар засасывается в компрессор, и работа установки повторяется. Идеальный цикл, представляет собой обратный цикл Карно.
Эффективность
тепловых насосов оценивается отопительным
коэффициентом, или коэффициентом
преобразования
,
под которым понимается отношение
количества теплоты q1
отданного 1
кг рабочего вещества в конденсаторе, к
теплоте q1
- q2,
эквивалентной
работе, затраченной на осуществление
цикла:
Кондиционер RVZT5 Термометры сопротивления измеряют температуру наружного воздуха, на выходе 1-го подогревателя, на входе выходного вентилятора.
Совмещенные приборы влажности и температуры НТ выдают сигналы 0-10 в о температуре и влажности на выходе вентилятора кондиционера и вентиляционном канале.
Датчики дифференциального давления с дискретным выходом контролируют работоспособность (засоренность) фильтров, вращение входного и выходного вентиляторов (двигатели и вентиляторы соединены ременной передачей, исправность которой нужно контролировать).
Имеется дискретные защиты от замерзания (термостаты) по воздуху и по обратной сетевой воде, датчик превышения допустимой влажности (максимум влажности).
Включение двигателя производится промежуточными реле входного и выходного вентиляторов КА7(РДВ=15 кВт), циркуляционных насосов 1-го и 2-го подогревателей - КА8, КА9 (Рдв=0,4кВт), увлажнитель - К1О (РДВ=3 кВт). Основные управляющие элементы:
• закрылки наружного воздуха;
• закрылки воздуха помещения;
• трехходовой клапан сетевой воды 1-го подогревателя;
• трехходовой клапан сетевой воды 2-го подогревателя;
• двухходовой клапан холодоносителя;
• управление увлажнителем.
