17. Теплопотребление.

Системы ГВС зависят от систем отопления. Есть 2 схемы присоед-я теплопотребляюших установок абонентов к тепловой сети: 1.зависимая.- вода из тепловой сети поступает в приборы абонентов. установки, «+» оборуд-е абонентского ввода проще и дешевле, из-за большего перепада t-р ↓ расход теплоносителя и диаметр сети. «-»жесткая гидравлич. связь тепловой сети с нагре­ват. приборами абонентов, имеющими, низкую мех. прочность, что ограничивает пределы допускаемых режимов ра­боты системы. и 2.независимая - вода проходит ч/з теплообменник (ТО), в кот. нагревает вторичный теплоноситель, используемый в абонентской. установке. «+»↓ утечки сетевой воды и легче обнаружить повреждения в системе тепло­снабжения. Также системы делятся на открытые (сетевая вода частично разбирается у абонентов для ГВС или технологических нужд)- «+» обор-е проще (нет водо-водяных подогревателей), местные установки ГВС не подвергаются зашламлению и коррозии. «-»дороже водоподготовка; нестабильность (по санитарным качествам) воды ГВС, т.к. после прохождения по системе отопления; и закрытые «+»вода ГВС, не имеет контакта с сетевой водой → ↑ качество и санитар.нормы; «-» выпадение накипи в подогревателях и трубопроводах установок ГВС; усложнение оборудования и эксплуатации абонементских ГВС.

В закрытых системах теплоснабжения рис 5а установки ГВС присоединяются к тепловой сети только ч/з водяные подогреватели 5, т.е по независимой схеме с аккумулятором (кот. выравнивает график тепловой нагрузки) его за­рядка производится насосом 14. Сетевая вода из подающей линии ч/з клапан рег-ра t-ры 11 → в 5, в кот. она через стенку нагревает воду, поступающую из водопро­вода. Охлажденная сетевая вода после подогревателя→ в обратную линию тепловой сети. Импульсом для регулятора t-ры является t-ра водо­проводной воды после подогревателя. Холодная вода (ХВ) →из водопроводa ч/з рег.давл. «после себя» (РДПС) 9, кот. под­держивает пост давление водопроводной воды на абонентском вводе, проходит ч/з 5, в кот. она нагревается сетевой водой, и затем по­ступает в местную систему ГВС.

Рис. 5а Рис. 5б 2-х ступенчатая схема.

1 – аккумулятор ГВ; 2 – водоразборный кран; 3 – нагревательный прибор; 5 – подогр-ль ГВС 1-ступенч; 6, 7 – подогреватель ГВС ниж. и верхней ступеней; 8 – отопительный подогр-ль; 9 – рег-р давления; 10 – рег. расхода; 11 – рег. t воды; 13 – элеватор; 14 –насос.

В

13

10

11

8

открытых системах теплоснабжения отопительные установки присоединяются как по независимой, так и зависимой схеме, по тем же схемам, что и в закрытых системах, а схемы присоединения установок ГВС отличны от выше рассмотренных. рис.6, Вода из подающего трубопровода тепловой системы поступает ч/з клапаны рег.t - 11 в смеситель- 13. В него же поступает вода из обратного трубопровода ч/з обрат.клапан-4. Для выравнивания графика нагрузки ГВС установлены верхние аккумуляторы ГВ. 4- препятствует перетеканию воды из подающего трубопровода

Рис. 6

В водяных системах централизованного теплоснабжения принципиально можно использовать три метода централизованного регулирования:

1. Качественный, заключается в регулировании отпуска теплоты за счет изменения температуры теплоносителя у абонентов при сохранении постоянным количества (расхода) теплоносителя в тепловой сети.

2. Количественный, заключающийся в регулировании отпуска теплоты путем изменения расхода теплоносителя при постоянной температуре у абонентов.

3. Количественно-качественный, заключающийся в регулировании отпуска теплоты посредством одновременного изменения расхода и температуры теплоносителя.

Основное применение получило центральное качественное регулирование, дополняемое на ЦТП или ИТП количественным регулированием или регулирование пропусками. Удовлетворительная работа отопительных установок при применении количественного регулирования или регулирования пропусками возможна только при присоединении этих установок к тепловой сети по независимой схеме или по зависимой со смесительным насосом.

1. а. Качественное регулирование отопительной нагрузки

Тепловая

нагрузка

а) б) темп. воды

W

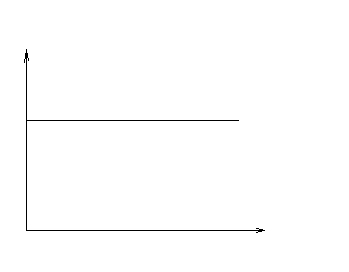

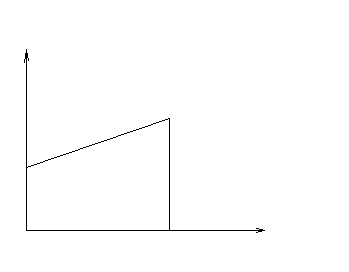

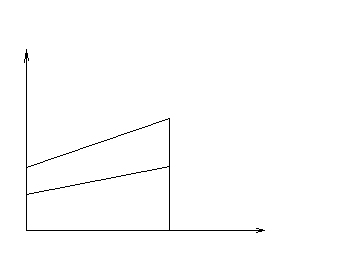

п редставлены графики изменения тепловой нагрузки Q_0, температуры воды в прямом и обратном каналах, расходы воды W при различных способах регулирования отопительной нагрузки в зависимости от температуры наружного воздуха

Расход. 6.9.1. б. Количественное регулирование отопительной нагрузки

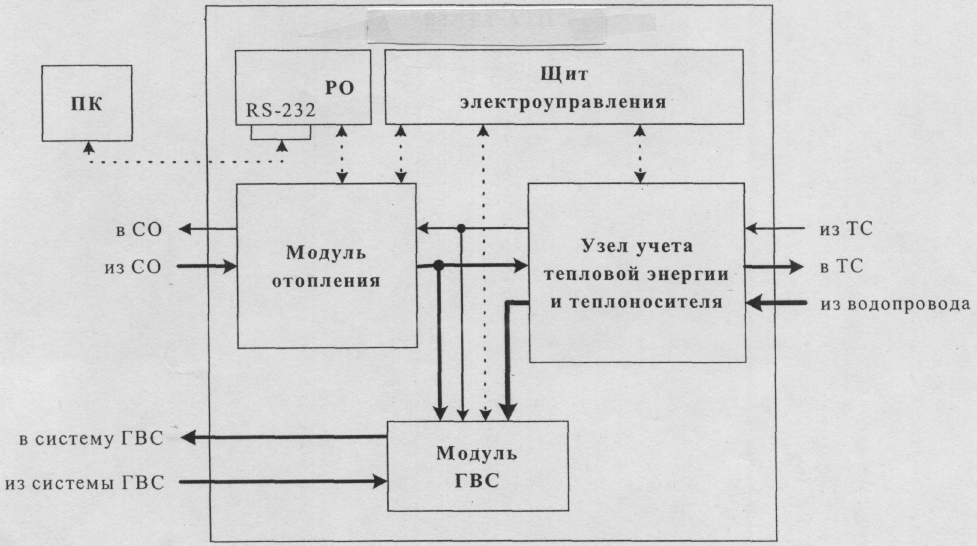

◂╶╶╶ ▸ информационные и управляющие сигналы, ← потоки теплоносителя.
