Лабораторная работа №16
ТЕМА: ЧЕРТЁЖ ДЕТАЛИ С ИЗОБРАЖЕНИЕМ РЕЗЬБЫ, ВЫПОЛНЕНИЕМ НЕОБХОДИМЫХ СЕЧЕНИЙ И РАЗРЕЗОВ И НАНЕСЕНИЕМ РАЗМЕРОВ..
ЦЕЛЬ: ЗАКРЕПИТЬ ЗНАНИЯ И УМЕНИЯ ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ. РАСШИИТЬ ЗНАНИЯ О ПРОГРАММЕ AutoCAD.
ЛИТЕРАТУРА:
С.К. Боголюбов - Черчение М: Машиностроение 1989
М.М. Селиверстов Черчение - М: Высшая школа 1985
Романычева Т.Ю. Соколова Инженерная и компьютерная графика - М: АМК Пресс 2001
В.В. Полишук AutoCAD 2002 – М: ДИАЛОГ МИФИ 2002
Э. Финкельштейн AutoCAD 2000 – ДИАЛЕКТИКА 2002
АППАРАТНОЕ, ПРОГРАММНОЕ И МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ:
Персональный компьютер, AutoCAD 2002, методические пособия
ПОРЯДОК ВЫПОЛНЕНИЯ:
Откройте шаблон формата А4
Сохраните чертёж под именем ЧЕРТЕЖ ДЕТАЛИ в папку своей группы (С:\Мои документы\...)

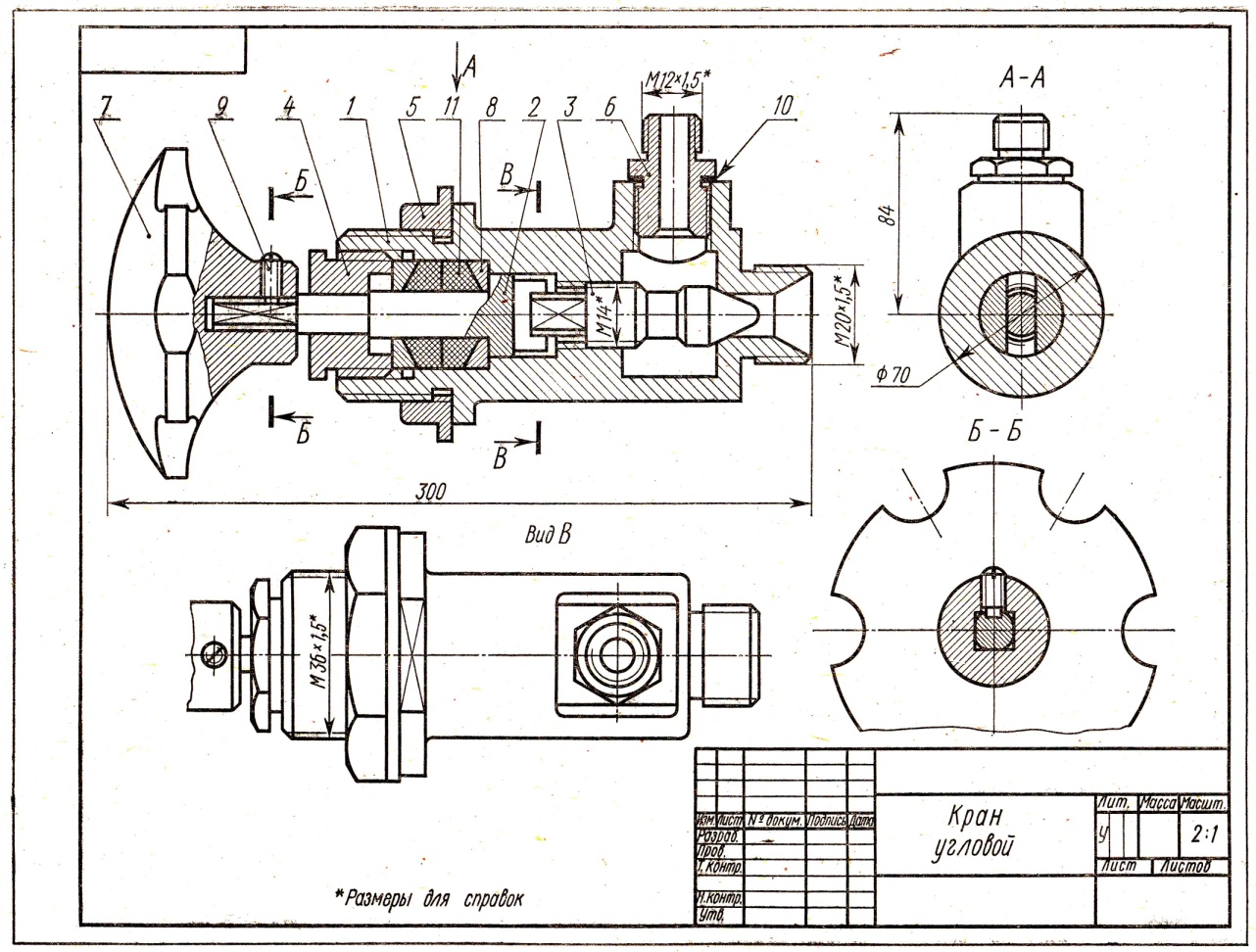

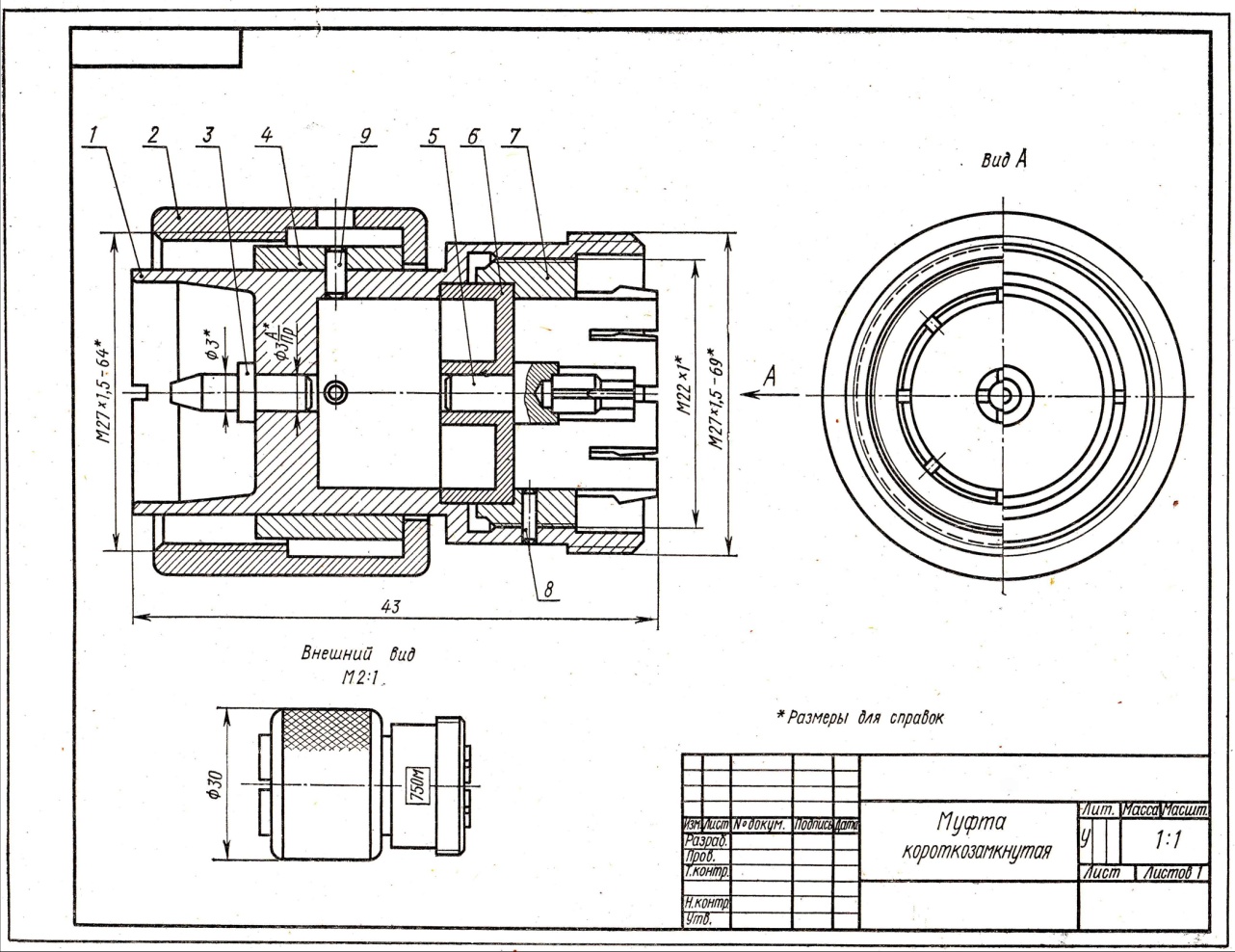

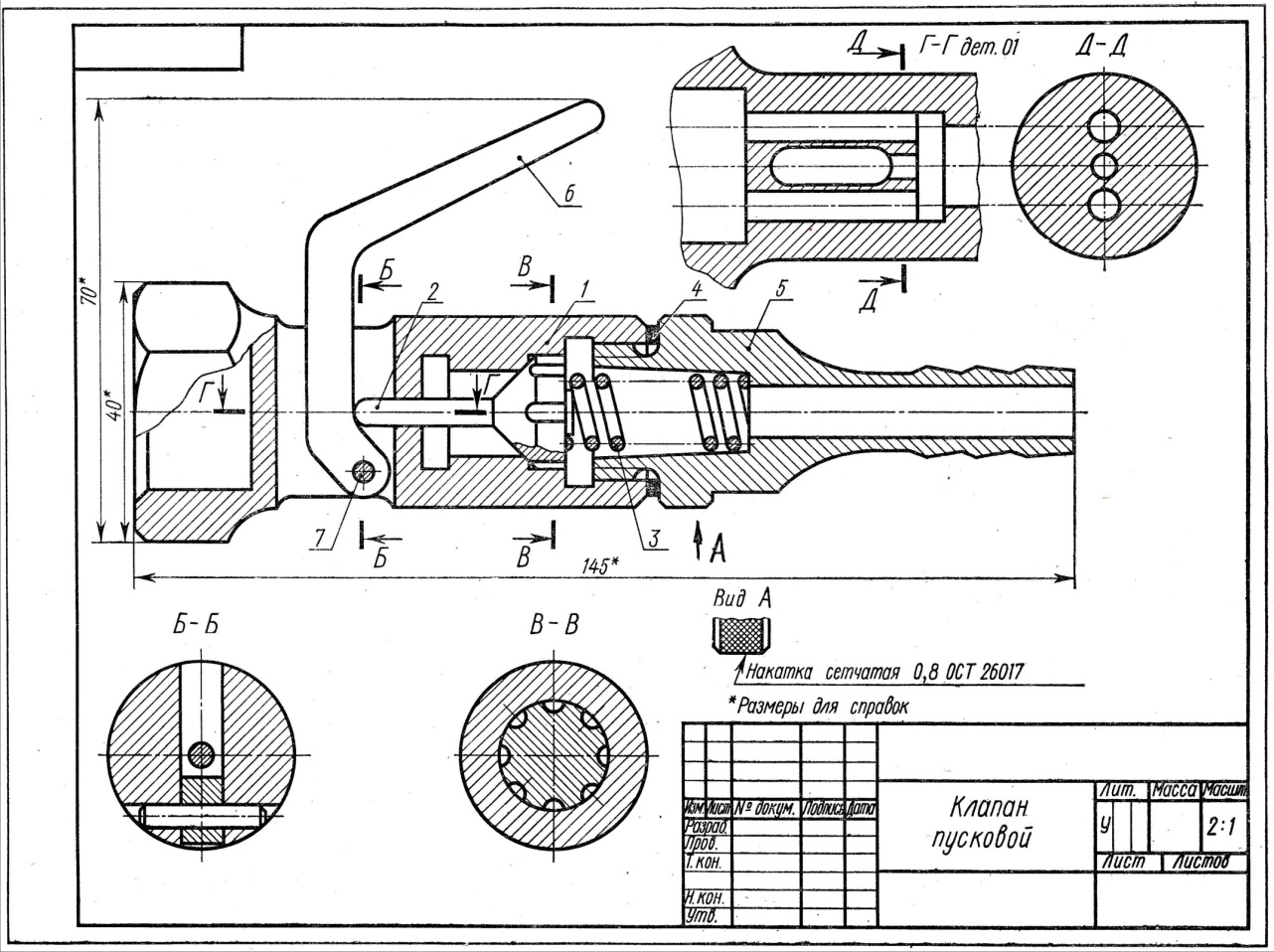

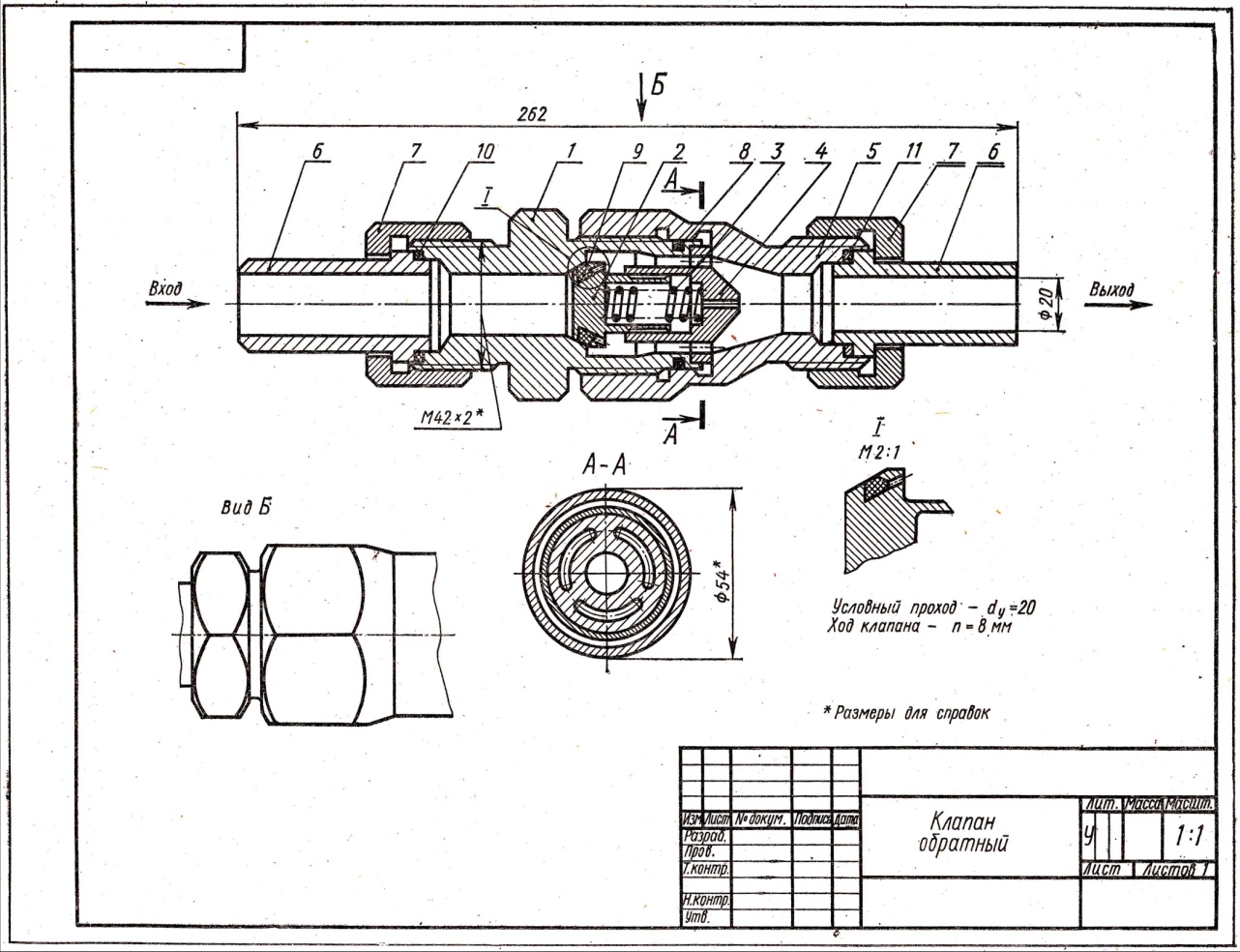

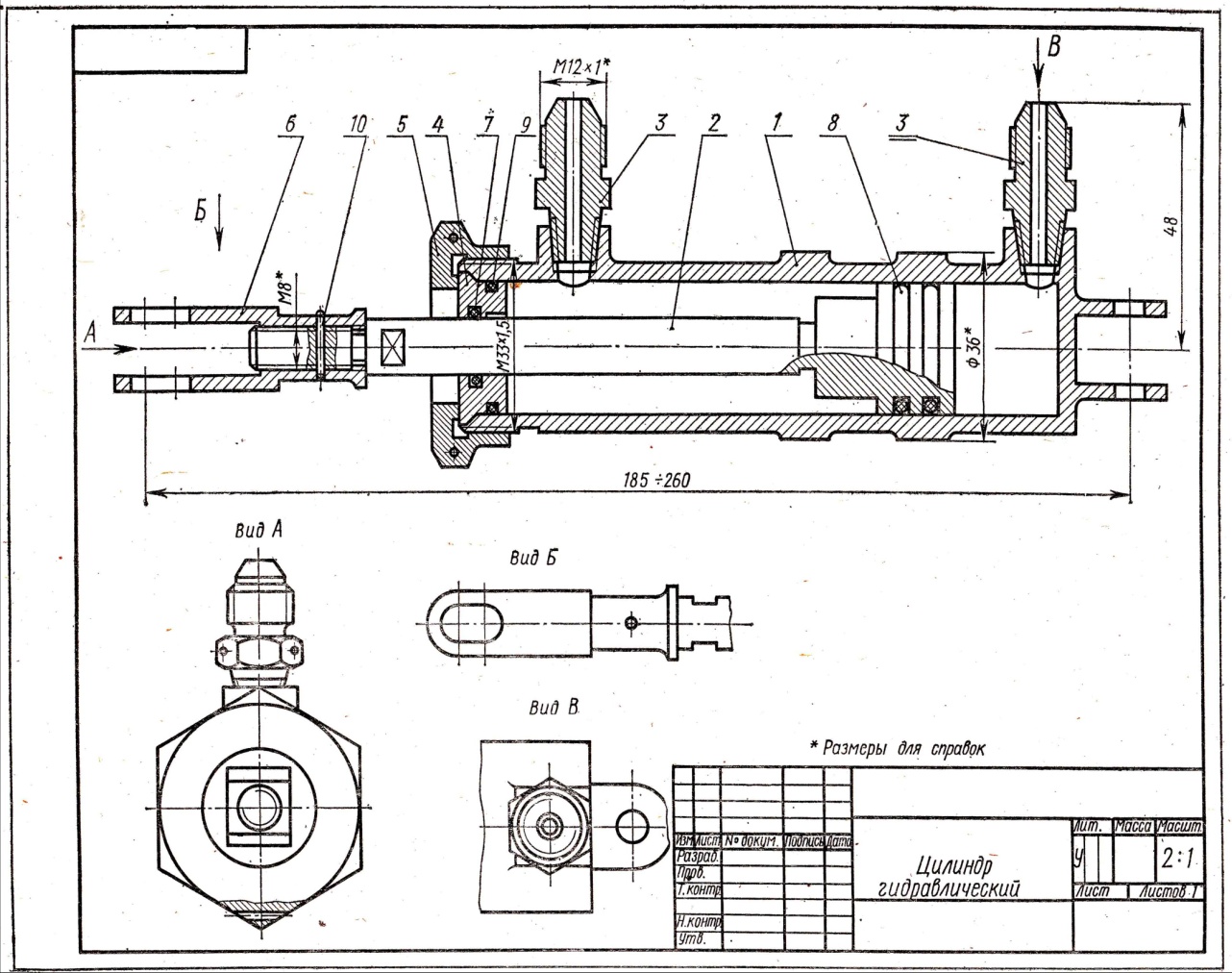

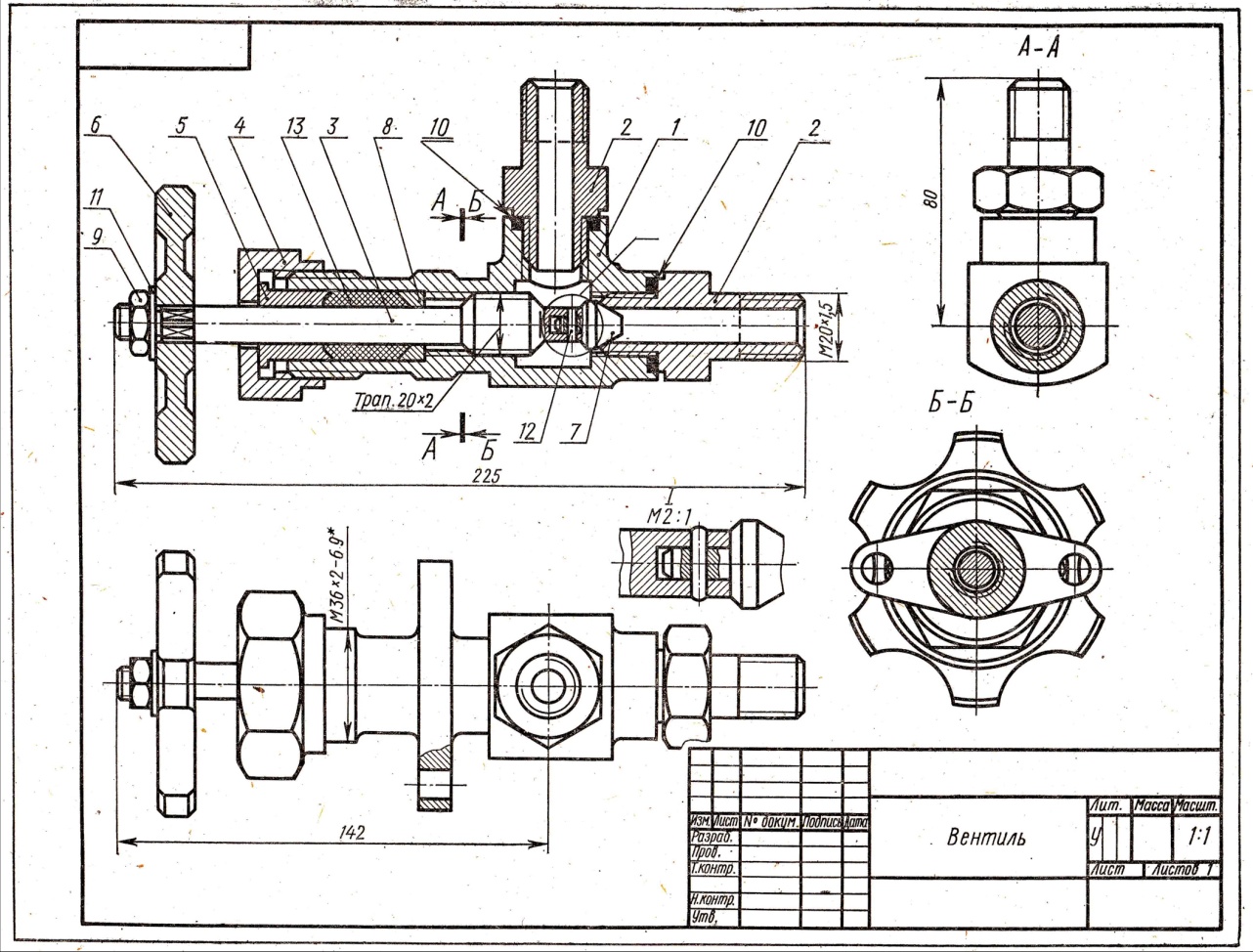

В соответствии с вариантом по аксонометрической проекции (рисунок 1) начертите необходимое количество видов.

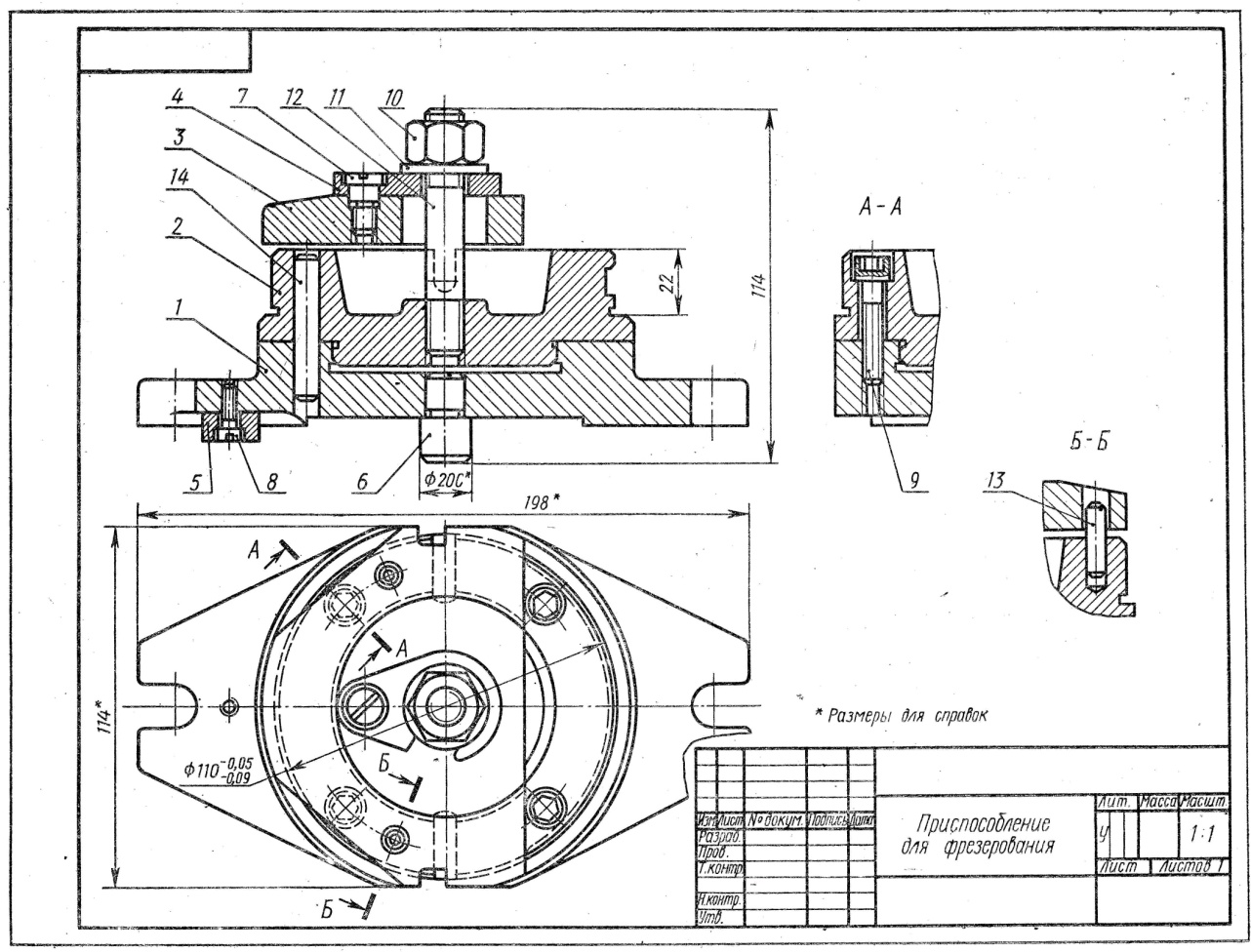

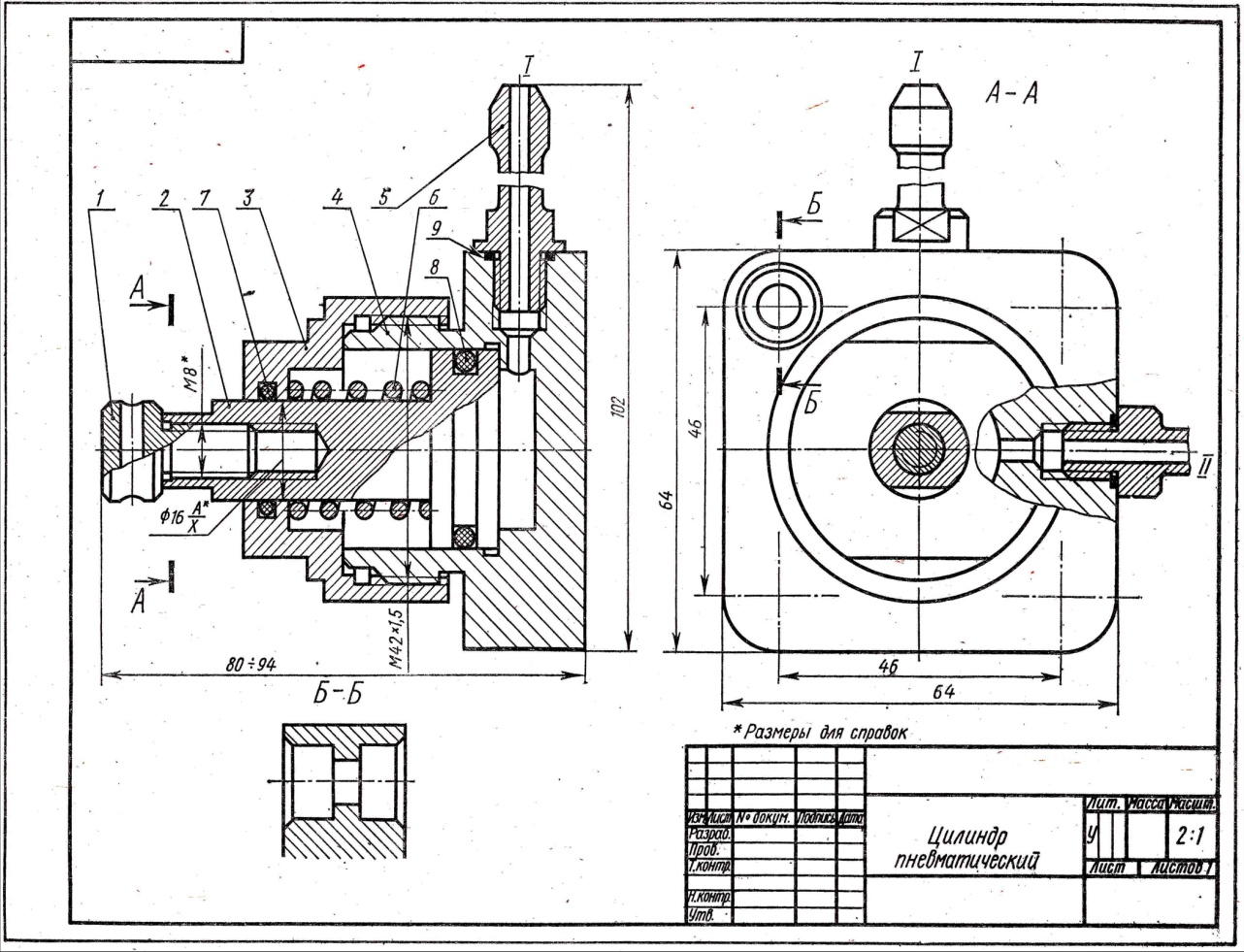

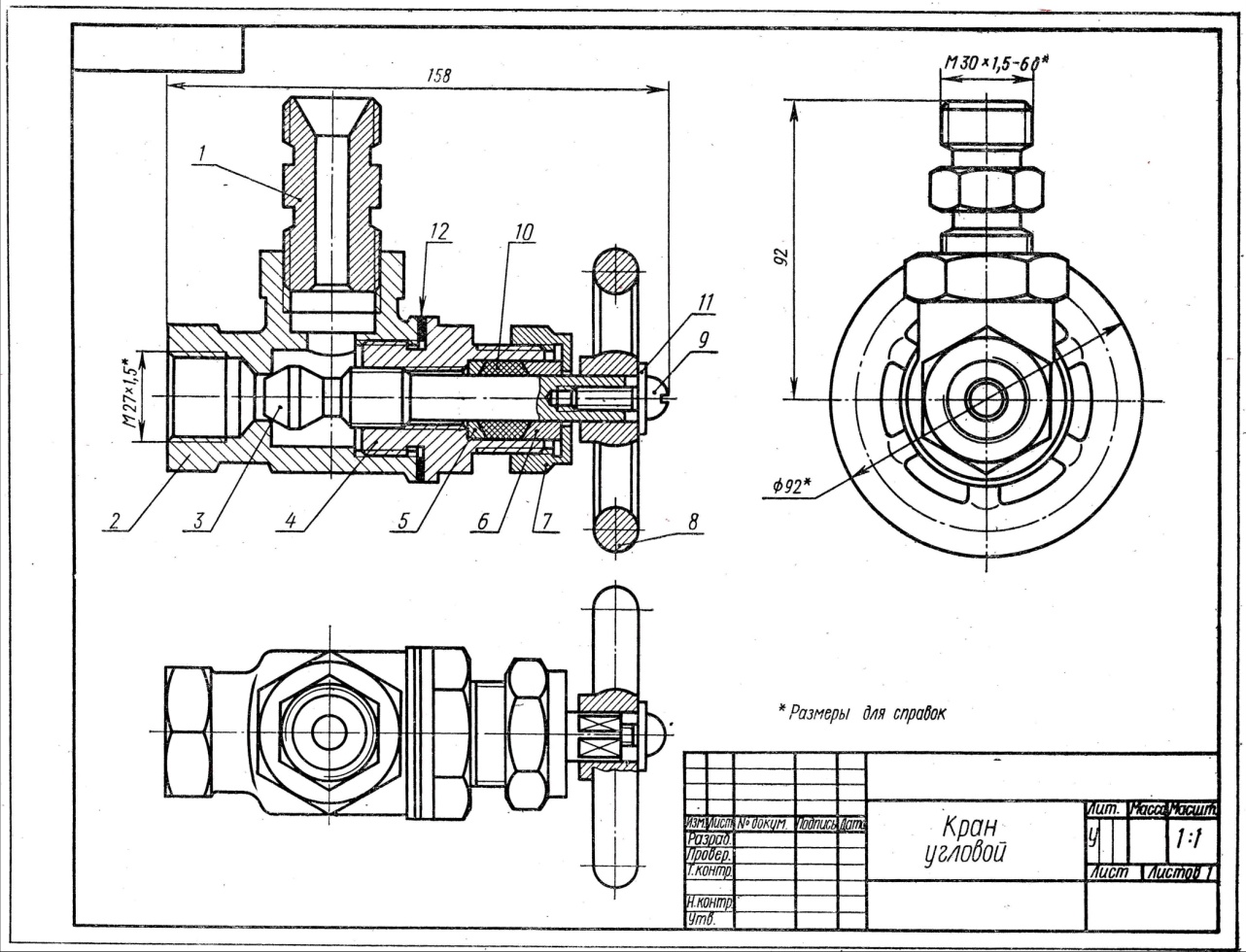

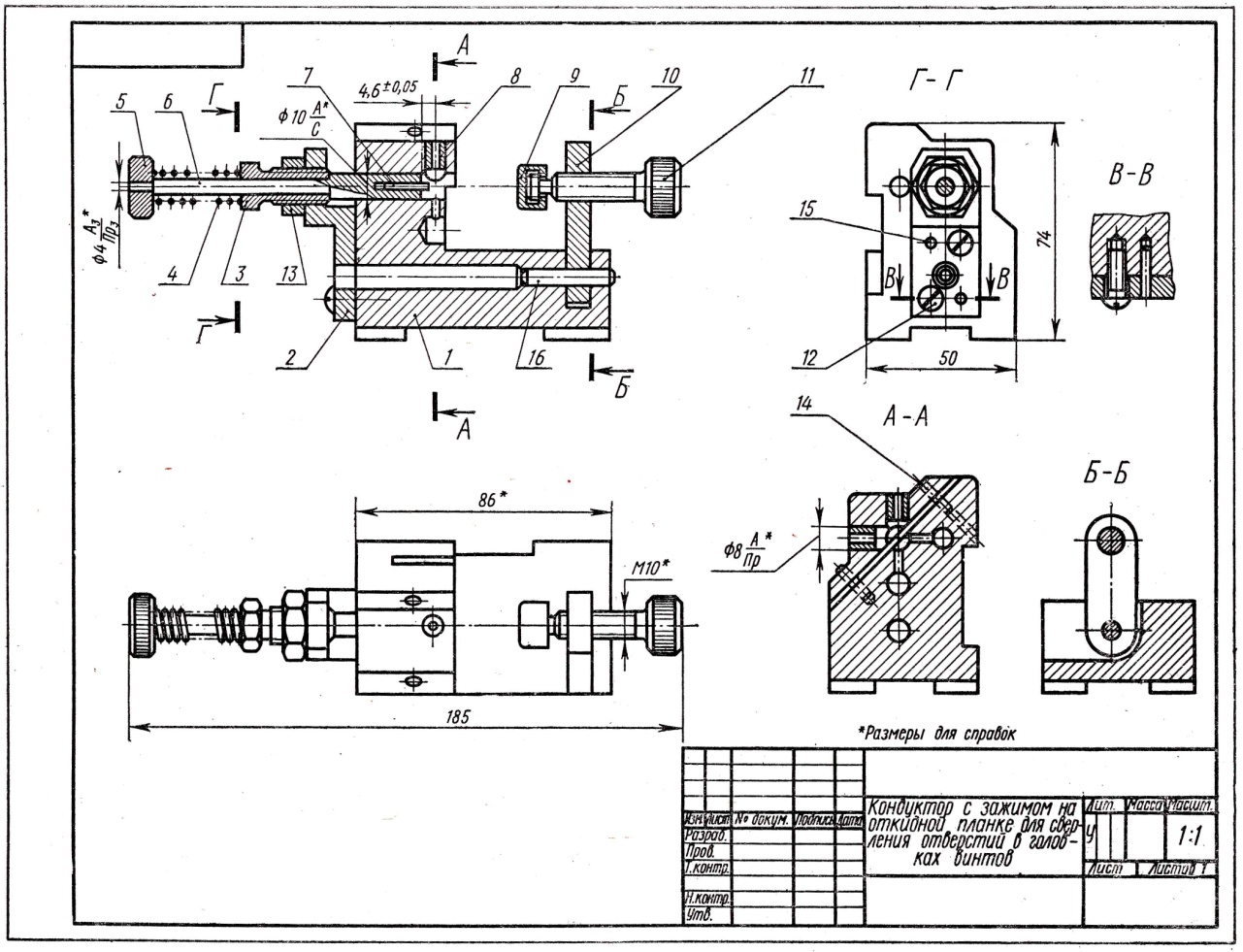

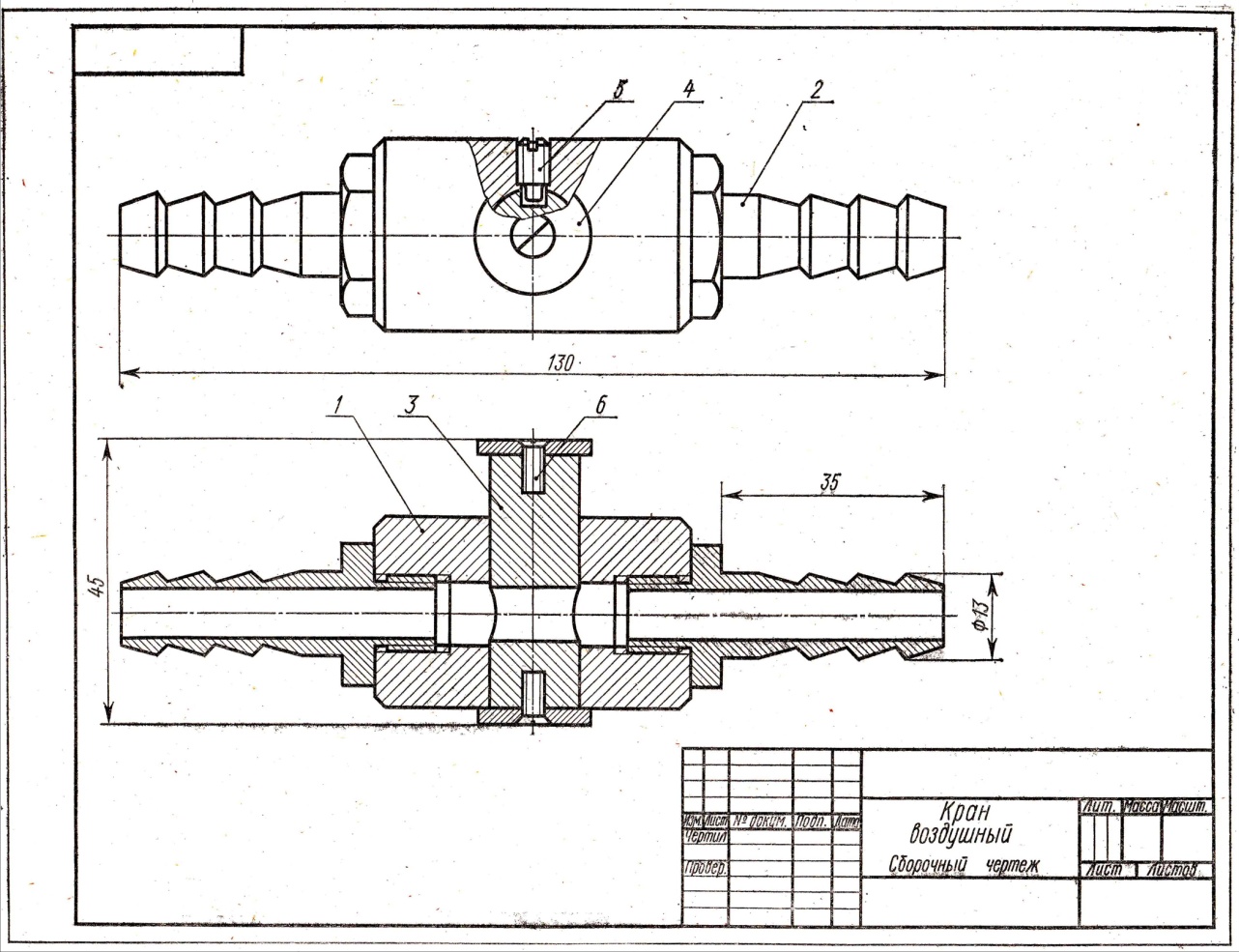

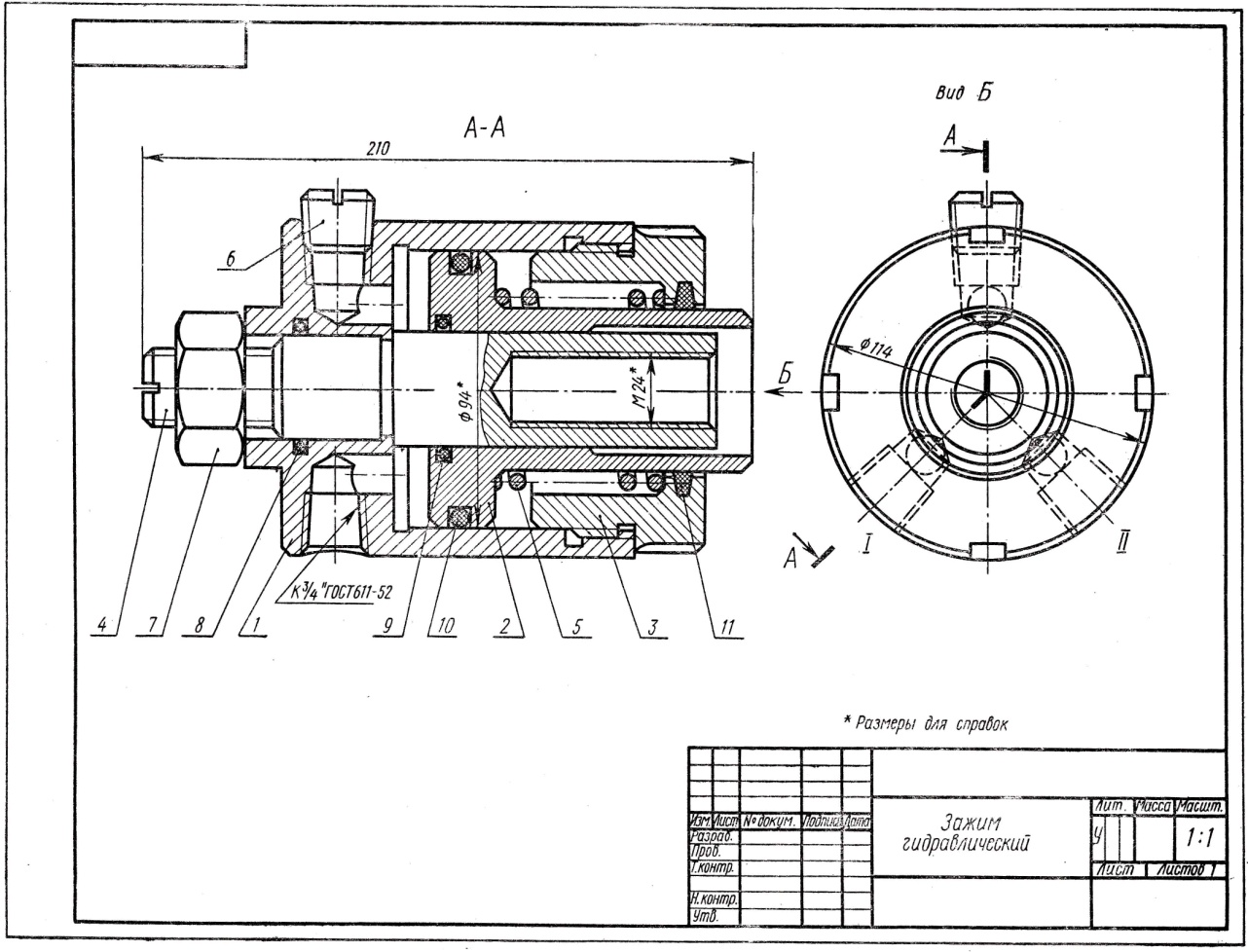

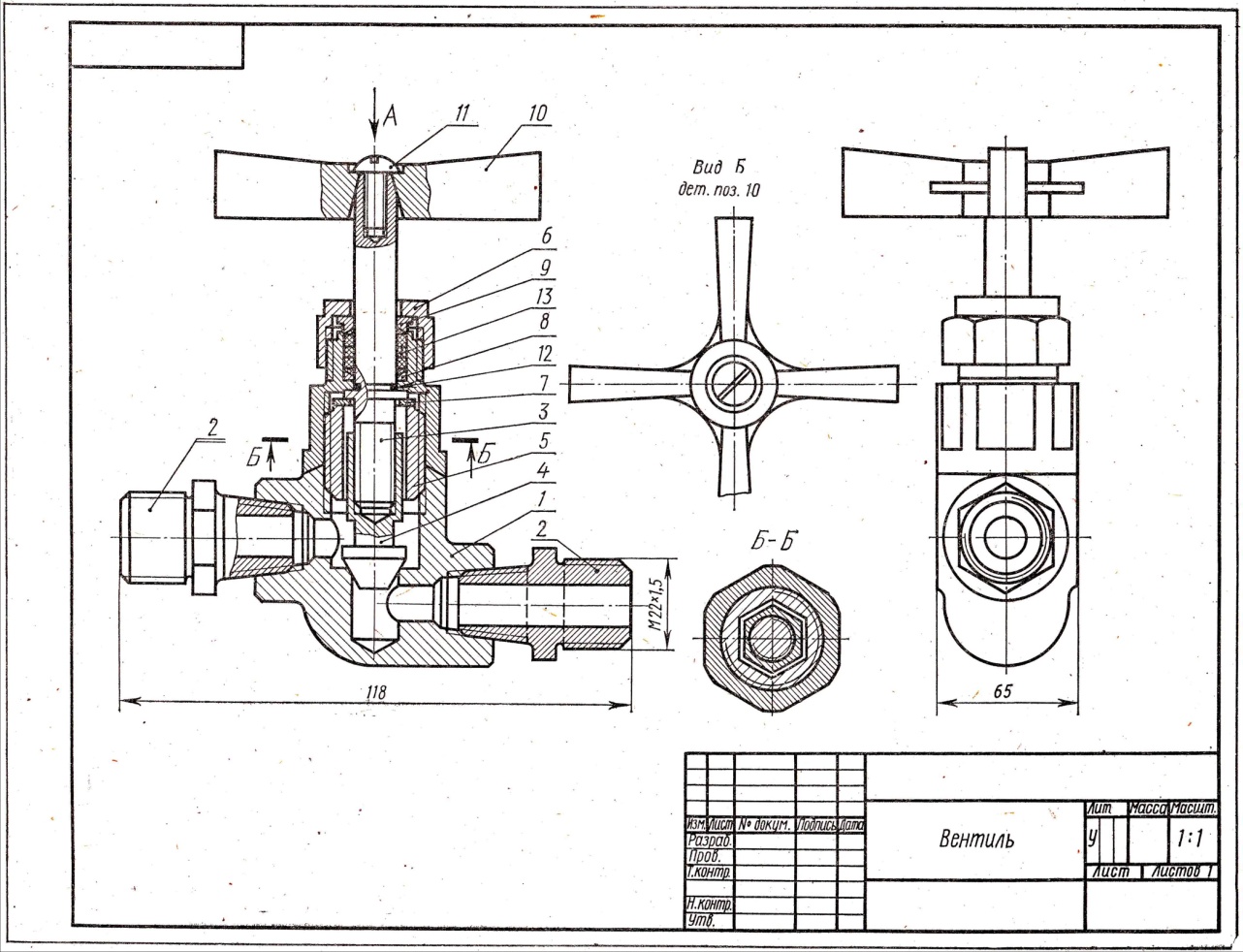

Рисунок 1
Выполните необходимые разрезы детали.
Обозначьте разрезы, если это необходимо.
Нанесите размеры
Заполните основную надпись.
Предоставьте работу преподавателю.
.
Разработал преподаватель Сементовская
|
|
|
|
ЛИТЕРАТУРА
Боголюбов, С. К. Черчение / С. К. Боголюбов. – М. : Машиностроение, 1989. 333 c.
Гордон, В. О. Курс начертательной геометрии / В. О. Гордон, М. А. Семенцов-Огиевский. – М. : Наука, 1988. 273 c.
Марченко, Г. И. Сборник заданий по курсу проекционного черчения / Г. И. Марченко. Минск : Университетское, 2000. – 245 c.
Селиверстов, М. М. Черчение / М. М. Селиверстов. – М. : Высшая школа, 1985. 238 c.
Романычева, Э. Инженерная и компьютерная графика / Э. Романычева, Т. Ю. Соколова. – М. : АМК Пресс, 2001. – 315 c.
Фролов, С. А. Начертательная геометрия / С. А. Фролов. М. : Машиностроение, 1983. 240 c.
Чекмарев, А. А. Начертательная геометрия и черчение / А. А. Чекмарев. М. : ВЛАДОС, 2002. 477 c.
Чекмарев, А. А. Инженерная графика: справочные материалы / А. А. Чекмарев, В. К. Осипов. - М. : ВЛАДОС, 2002. – 355 c.
