Светотехнический расчёт точечным методом.

Определяем высоту подвеса светильника над рабочей поверхностью по фор­муле:

Расстояние светильника от потолка берём равным 1 м.

h = H – h_c - h_p , м

где: Н – высота цеха, м

h_c– высота подвеса светильников

h_p– высота рабочей зоны от потолка

h = 6 – 1 - 1 = 4м

Определяем расстояние, между светильниками исходя из наивыгодней­шего отношения

λ = , лк

для светильников УПД отношениеλ = 1,6

Находим расстояние между светильниками

L = λ∙h, м

L=1,6∙ 4= 4,6 м

Размещение светильников выбираем по вершинам квадрата

Определяем расстояние светильников от стен

L_ст= 0,5 ∙ L , м

L_ст= 0,5 ∙ 6,4 = 3,2, м

Определяем ориентировочное количество светильников в помещении. Ко­личество светильников в ряду n_p

n_p = , шт

где: А - длина помещения, м

n_p = = 7,8 ≈ 7шт

Определяем ориентировочное количество рядовР

Р = , шт

где: Б – ширина помещения, м

Р = = 3,1 ≈ 3 шт

Определяем количество светильников в помещении n

n = n_p∙P, шт

n = 7∙3 = 21 шт

План освещения указан на Рисунке №2.

Е_n= 50 лк

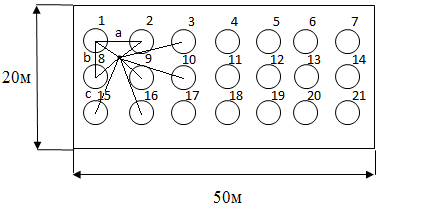

Рисунок №2. План освещения

Находим расстояние: d₁=d₂=d₈=d₉

d₁= , м (1.10)

d₁= = 3,2 м

Находи расстояние: d₃=d₁₀=d₁₅=d₁₆

d₁= , м (1.11)

d₁= = 7,1 м

№ лампы	d,м	n	E, лк	n e
1,2,8,9	3,2	4	4	16
15,16,3,10	7,1	4	0,15	0,6

Определяем суммарную условную освещенность от ближайших светиль­ников согласно полученным данным ∑ e

∑ e = E_1,2,8,9 + Е_15,16,3,10 , лк (1.12)

∑ e = 16+ 0,6 = 16,6 лк

Определяем по таблице коэффициент запаса К_з- 1,3 и принимаем μ – 1,2

Подставив данные в формулу находим световой поток одной лампы Ф_л

Ф_л= , лм (1.13)

Ф_л= =3 26 3лм

По таблице находим тип и мощность лампы.

Таким образом в цехе для создания нормальной освещенности необходимо установить 21лампу накаливания типа Г - 220 с мощностью 300 Вт

Светотехнический расчет методом удельной мощности.

По этому методу вначале выполняется общий порядок светотехниче­ского расчета, а затем сразу определяется мощность одной лампы

Р_уд = , Вт/м (1.14)

где: – мощность одной лампы, Вт

n – количество ламп, шт

S – площадь помещения, м²

Р_уд = =6,3Вт/м

Удельная мощность зависит от типа светильника, высоты подвеса над ра­бочей поверхностью и от площади над рабочей поверхностью

Р_л= , Вт (1.15)

Р_л= = 300 Вт

По светотехническому расчету принимаем светильник с лампами накаливания Г-220 , мощностью 300Вт
