Канализация.

Проект системы канализации включает в себя:

1. генплан участ­ка, на котором расположено здание, где производится монтаж системы,

2. выпуски из здания с указанием диаметра, уклона, длины, отметок в местах пересечения с осями наружных стен,

3. дворовая сеть канализации,

4. колод­цы на сети,

5. уличная канализационная сеть, к которой присоеди­няется дворовая сеть;

6. .профиль дворовой сети;

7. планы подвала, эта­жей с нанесенными стояками, подводками, санитарными приборами, технологическим оборудованием, от которого отводятся стоки;

8. аксонометрические схемы или разрезы, на которых нанесены трубопроводы с указанием диаметров, уклонов и отметок,

9. санитарные приборы, воронки, приемники стоков от технологического оборудования,

На генплане колодцы нумеруют и обозначают КК1-1, К К1-2 и т. д.

. Данные, необходимые для прокладки наружных трубо­проводов, приведены на профиле, где указаны

1. материал и диаметр труб,

2. основание под трубы,

3. уклон их,

4. отметки лотка,

5. натурные и проектные отметки земли. Разница между отметками земли и лот­ка трубы указывает глубину заложения лотка трубы, колодца и соответственно глубину отрываемой траншеи. На профиле также нанесены точки пересечения с другими инженерными коммуника­циями.

Монтаж систем ведут в строгом соответствии с проектом с ис­пользованием индустриальных методов монтажа укрупненными узлами и блоками.

Системы канализации здания монтируют в такой по­следовательности: 1.размечают места прокладки трубопроводов,

2.размечают места установки креплений,

3.размечают места установки санитарных приборов, оборудования.

Затем устанавливают:

1. крепления труб,

2. прокладывают выпуски и трубо­проводы в подземной части здания,

3. монтируют стояки и подвод­ки, гидрозатворы.

4. Производят гидравлическое испытание трубо­проводов

5. устанавливают санитарные приборы и регулируют смывные бачки.

Основы проектирования и расчета, размещение санитарно-технического оборудования в помещениях.

Стр.7.

Элементы бытовой канализации К1

Рис. 7

Вот основные элементы К1 по ходу движения сточных вод:

1 ¾ санитарно-технический прибор;

2 ¾ сифон (гидравлический затвор);

3 ¾ отводящий поэтажный трубопровод;

4 ¾ канализационный стояк;

5 ¾ отводящая сеть в подвале;

6 ¾ выпуск канализации.

Отводящий поэтажный трубопровод 3 проложен с уклоном и присоединён с помощью прямого тройника к стояку 4. На стояке установлены ревизии.

Верх стояка выведен выше кровли в атмосферу на высоту z ¾ это вентиляция канализационного стояка. Она необходима для проветривания внутренности канализации, а также от появления избыточного давления или, наоборот, вакуума в канализации. Вакуум может появиться при неисправной вентиляции стояка во время слива воды с верхнего этажа, что приведёт в срыву сифона, то есть вода из сифона нижнего этажа уйдёт и появится запах в помещении.

Высоту стояка над кровлей принимают по СНиП 2.04.01-85 не менее величин:

z = 0,3 м ¾ для плоских неэксплуатируемых кровель;

z = 0,5 м ¾ для скатных кровель;

z = 3 м ¾ для эксплуатируемых кровель.

Стр.8.

.Канализационный стояк можно устраивать без вентиляции, то есть не выводить над кровлей, если его высота H_ст не превышает 90 внутренних диаметров трубы стояка.

В основании стояка установлены два отвода, так как стояк крайний на сети в подвале. Если стояк сверху попадает на трубу сети, то применяют косой тройник и отвод. Применять прямой тройник в подвале нельзя, так как ухудшается гидравлика стока и возникают засоры.

В конце отводящей сети 5 перед наружной стеной собрана прочистка из прямого тройника с пробкой-заглушкой. Считая от этой прочистки, длина выпуска канализации L не должна быть более 12 метров при диаметре трубы Æ 100мм. согласно СНиП 2.04.01-85. С другой стороны, расстояние от смотрового колодца дворовой канализации до стены здания не должно быть менее 3метров. Поэтому расстояние от дома до колодца обычно принимают 3-5метров.

ТАБЛИЦА РАСЧЕТНЫЕ СЕКУНДНЫЕ РАСХОДЫ СТОЧНОЙ ВОДЫ ОТДЕЛЬНЫМИ САНИТАРНЫМИ ПРИБОРАМИ

Санитарные приборы	Водоот- ведение, л/с	Диаметр отводного тру­бо- провода, мм	Минималь­ный уклон трубопровода
Раковина ....	0,33	50	0.025
Унитаз со смывным бачком: Присоединённый непосредственно к стояку.. Присоединённый к гори- зонтальному трубопроводу поэтажной разводки дли- ной более 1,5м.	1,5-1,6 0,8-0,9	100 100	- 0,02
Писсуар	0,05	50	0,02
Умывальник (без пробки)	0,07	40-50	0,02
Мойка: на одно отделение…. на два отделения……	0,67 1	50 50	0,025 0,025
Моечная ванна…	5	100	0,02
Ванна….	1,1	50	0,02
Душ…….	0,2	50	0,025
Биде…….	0,15	50	0,02
Гигиенический душ…	0,07	50	0,02
Питьевой фонтанчик..	0,035	25-50	0,01-0,02

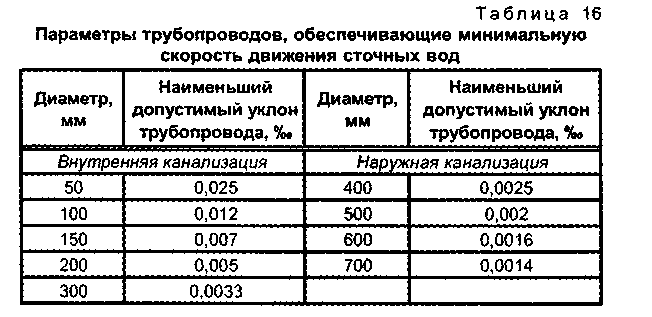

Гидравлический расчет трубопроводов канализацион­ной сети сводится к подбору таких диаметров труб и оп­ределению гидравлических уклонов, при которых скоро­сти движения сточных вод будут самоочищающимися.

Значения самоочищающихся скоростей зависят от стойкости материалов труб к истиранию, например,

пределом для неметаллических труб является скорость 4 м/с, а для металлических — 8 м/с.

Для определения диаметра труб можно воспользовать­ся формулой расхода сточных вод Q (в м³/с) для равно­мерного движения потока:

Q = fV

Где f— площадь живого сечения потока, м²; V — скорость потока сточных вод.

Расстановку санитарно-технических приборов выполняем в соответствии с СНиП

3.05.01.-85 «Внутренние санитарно-технические системы»

Рис.8
