20. Флюорографы

Эти аппараты служат для исследования грудной клетки в настоящее время достигли высокого совершенства, что связано с их широким потреблением, а последнее вызвано увеличением количества заболеваний туберкулезом.

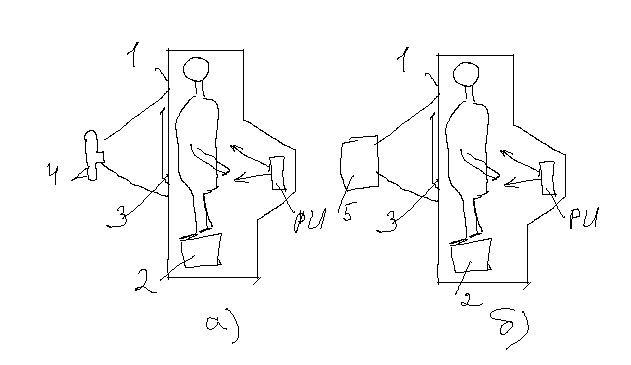

Рис. А – пленочный флюорограф. Здесь пациент размещается в стальной кабине 1 на подъемном устройстве 2. Последнее служит для его перемещения по вертикали, для того, чтобы совместить грудную клетку с флюорисцентным экраном 3. Пациент прислоняется грудью к экрану. При съемке дверь в кабинку закрывается, для исключения рассеивания лучей во внешнюю среду. Изображение формируется в экране и фотографируется с помощью ленточной фотокамеры 4. На широкой пленку. Изображение сохраняется на пленке для многих пациентов, затем пленка обрабатывается и передается рентгенологу.

Более совершенными являются флюорографы (рис.б) снабженные усилителем рентгеновского изображения с цифровой фотокамерой или просто цифровой фотокамерой. Здесь с помощью УИ и цифровой камеры сразу формируется изображение, которое вводится в ПК 6, на мониторе которого сразу после съемки можно наблюдать изображение органов грудной клетки пациента.
