Етапи побудови і проектування лекал Сітка розмірів
За прийнятими типами статур розроблена сітка розмірів.
Відстань між точками базової сітки в см при різних величинах припусків на вільне облягання (розмір 48, зріст 1-2).
-
Точки від ... до, см
Припуск (по ширині), см
-1
+1
+2
+3
+4
+5
А0-А12
46
51
А0-А4
17,2
18,7
А4-А8
10,3
11,3
А8-А12
18,5
21
А0-А2
8,5
8,9
А11-А12
9,3
10,1
Відстань між точками базисної сітки в см при різних величинах припусків на усадку (по довжині).
-
Точки від ... до, см
Зріст
Припуск по довжині, %
1,0
1,5
2,0
2,5
В-Д
1
16,3
16,5
2
17,3
17,5
В-Т
1
37,3
37,7
2
39,3
40,1
Г-Т
1
14,2
14,4
2
15,4
15,6
В-Б
1
57,1
57,7
2
61,1
61,7

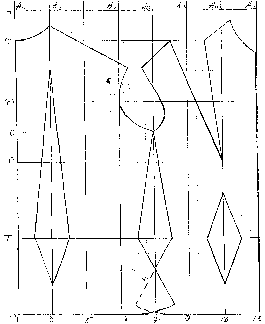

Принципова схема конструкції виробу
Побудова креслень лекал, виготовлення лекал
Лекало - шаблон розгорнення деталей виробу з припусками на обробку. На трикотажних фабриках - лекала двох видів: контрольні і робітничі. Контрольні - еталони, будує конструктор, по них виготовляються копії для розкрійного цеху -робітничі.
Розміри робочих лекал зменшені на обміловку, щоб не збільшувати розміри деталей, що розкроюються, лекало виготовляється з щільного картону. Робочі лекала, по яких викроюються деталі на стрічковій машині, можуть бути окантовані чи металеві, на контрольних, робітничих лекалах зазначені розмір, номер моделі, зріст, напрямок петельних стовпчиків і кількість однойменних деталей.
Основні розміри лекал (ширина і довжина) по найбільшому вимірі виражені кількістю петельних стовпчиків і рядів, визначають, використовуючи розмірні ознаки типових фігур (ОСТ 17325-86 - для жінок; ОСТ 17326-81 - для чоловіків; ДСТ 17522 - "Типові фігури жінок. Розмірні ознаки для проектування одягу"; ДСТ 17751 - для чоловіків) і прийняті параметри А і В, враховуються конструктивні і технологічні особливості виробу (наявність підгинань, виточок, припусків на шви). Після встановлення розмірних ознак і припусків основні розміри лекал перераховуються в розмірні величини. Число петельних стовпчиків переводять у розмір лекала по ширині множенням на значення петельного кроку, визначеного (каландрованого) полотна, що поступає в розкрій, так само переводиться число петельних рядів у розмір лекала по довжині.
Контури лекал для розкрою виробів типової конструкції можуть бути накреслені на сітці розмірів, побудовані з урахуванням ступеня подовжнього витягування і звуження полотна під час обробки. По довжині фігури розміри збільшені на величину витягування (помножені на В1/В; В1 - висота петельного ряду обробленого трикотажу, що надійшов у розкрій; В - висота петельного ряду в рівноважному трикотажі). По ширині розміри зменшені на величину звуження (зменшені на А1/А).
Кількість (витрати) трикотажного полотна на виготовлення виробу складається з суми площин лекал всіх деталей виробу та відходів, які визначають при розкрої полотна.
