3.2. Главное меню программы

Главное меню 22 программы EWB представлено во второй строке под заголовком программы основного рабочего окна (см. рис. 3.1). Строка главного меню – это универсальный способ управления программой EWB. Ее особенность состоит в том, что любая команда программы EWB обязательно доступна через строку главного меню. Таким образом, главное меню – список доступных команд программы, которые для удобства пользования объединены в группы по типу выполняемых задач, каждая из которых имеет обобщенное название – заголовок пункта главного меню.

Программа EWB содержит четыре общих (стандартных) пункта меню, применяемых практически во всех программах, работающих под управлением Windows и имеющих заголовки: File (файл), Edit (правка), Windows (окно), Help (подсказка), и два специальных пункта, свойственных только программе EWB и имеющих заголовки Circuit (схема), Analysis (анализ).

При наведении стрелки-указателя мыши на заголовок пункта главного меню и перемещении его вдоль списка меню от File до Help заголовки пунктов главного меню последовательно выделяются путем изменения цвета.

При нажатии на клавишу Alt клавиатуры в заголовках пунктов главного меню подчеркивается первая буква – единственная уникальная буква заголовка.

Каждый пункт главного меню при щелчке по нему ЛКМ открывает собственное меню следующего уровня (подменю). Следует иметь в виду, что по выделенной подчеркиванием букве в заголовке пункта меню легко раскрывается в клавиатурном варианте вызова подменю. В раскрывшемся подменю сосредоточены списки команд, сходные по общности действий или по направленности на тот или иной объект. На рис. 3.2 показаны поочередно раскрывающиеся подменю.

	1 2 3 4 5 6 7 8 9 10 11 12 13 14			1 2 3 4 5 6 7 8 9 10
а			г
	1 2 3 4 5 6 7			1 2 3
б			д
	1 2 3 4 5 6 7 8			1 2 3 4
в			е

Рис. 3.2. Состав пунктов главного меню окна программы EWB

На самом деле в программе EWB одновременно подменю всех пунктов главного меню увидеть нельзя. Внутри каждого подменю команды программы EWB в зависимости от вида воздействия на управляемые объекты разбиты на подгруппы, что отмечено горизонтальными линиями-разделителями. Подменю всегда фиксирует некую реальную контекстную доступность команд, т.е. при работе в конкретных ситуациях отдельные команды могут оказаться недоступными, их названия в списках будут окрашены серым цветом (затенены).

При нажатии на клавишу Alt клавиатуры в названиях некоторых команд подменю подчеркивается одна из букв – единственная уникальная буква в названии команды.

В строчной записи каждой команды подменю (см. рис. 3.2) можно выделить следующие основные фрагменты: имя команды, многоточие – сопутствующий признак, подчеркнутую букву и клавиатурное сохранение одновременно нажимаемых специальных управляющих клавиш клавиатуры – «горячие» клавиши. Например, во второй строке подменю File (см. рис. 3.2, а) позиционный состав записи команды выглядит так: Open…Ctrl+О.

Эта запись указывает на то, что для данной команды Open предусмотрены три потенциально возможных варианта ее вызова:

– щелчком ЛКМ по имени команды Open;

– нажатием подчеркнутой буквы-клавиши О на клавиатуре (при английской раскладке клавиатуры);

– одновременным нажатием «горячих» клавиш Ctrl+О на клавиатуре.

Сопутствующий признак (знак многоточия…) в названии команды наглядно свидетельствует о продолжении диалога с указанием опций (выбора) команды, доступ к которым осуществляется через дополнительное подменю, вызываемое щелчком ЛКМ по имени команды или одновременным нажатием «горячих» клавиш на клавиатуре. Диалог осуществляется посредством так называемого диалогового окна.

Диалоговые окна в программе EWB имеют исключительно важное значение, так как посредством их задаются значения параметров компонентов схем. Поэтому им будет посвящен далее отдельный параграф.

Таким образом, строка заголовков главного меню – только видимая часть универсального средства доступа к командам программы EWB и источник информации о способах управления.

В общем случае цепочка действий для вызова нужной команды через главное меню может быть достаточно длинной и включает в себя:

– заголовок пункта главного меню;

– строку (пункт) подменю;

– опции команды, необходимые для завершения конкретного этапа работы путем указания уточняющих опций в элементах управления соответствующего диалогового окна.

Например, в заголовке пункта главного меню File (файл) выделена подчеркиванием буква F. Именно она является ключом доступа к подменю, в списке которого есть команда Print (печать). Нажатие выделенной в ней буквы – клавиши P открывает диалоговое окно задания опций печати (рис. 3.3). Причем набор клавиш по этой схеме сугубо последовательный. Таким образом, эффект управления достигается в основном всего за три нажатия упомянутых клавиш.

Рис. 3.3. Диалоговое окно Print (печать) для подготовки результата

моделирования к печати

На практике иногда полезно осведомиться, какие действия возможны с тем или иным объектом через контекстное меню. Контекстное меню представляет собой связку команд (из различных пунктов главного меню), применяемых к выделенному объекту. В нем отмечены все команды, доступные в данный момент работы с объектом в конкретных условиях (зависят от контекста), контекстное меню открывается щелчком правой кнопки мыши на выделенном объекте.

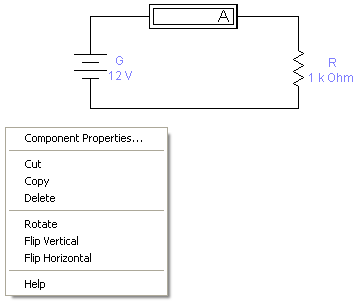

У каждого объекта программы EWB свое контекстное меню. Состав его пунктов зависит от свойств объекта, по которому производится щелчок правой кнопки мыши. Для примера сравним содержимое контекстного меню объектов батареи (см. рис. 3.4, а) и провода (см. рис. 3.4, б), обращая внимание на их различия и на то, что все команды, содержащиеся в них, уже встречались в подменю пунктов главного меню (см. рис. 3.2).

Следует отметить, что на рис. 3.4 показана искусственная картина. На самом деле в программе EWB не могут быть открыты одновременно контекстные меню нескольких объектов. Следует обратить внимание и на то, что в обоих контекстных меню имеются команды, связанные с установкой значений параметров данных компонентов: Component Properties (параметры компонента) и Wire Properties (параметры провода). Обе команды имеют многоточие, что свидетельствует о продолжении диалога с указанием опций этих команд, необходимых для завершения требуемых этапов работы. Доступ к ним осуществляется через дополнительные диалоговые окна, вызываемые щелчком ЛКМ по имени этих команд. Закрытие контекстных меню осуществляется щелчком ЛКМ по свободному месту на рабочем поле программы EWB.

Рис. 3.4. Контекстные меню: а) батареи; б) провода

Проведем общий обзор всех шести пунктов главного меню, ориентируясь на компоновку команд в соответствии с рис. 3.2, а также на содержательные по своей сути переводы команд.

1. Пункт главного меню File (файл).

Команды пункта меню File предназначены для создания, открытия, закрытия и сохранения файлов, их распечатки на принтере и для обмена данными с другими программами. Структура этого пункта меню показана на рис. 3.2, а и включает в себя следующие команды:

New – cоздание нового документа;

Open – открытие ранее созданного и сохраненного файла;

Save – сохранение ранее созданного документа;

Save AS… – сохранение документа в файле в заданном месте диска;

Revent to Saved – стирание всех изменений, внесенных в текущем сеансе редактирования, и восстановление схемы в первоначальном виде;

Import… – перемещение данных из других программ;

Export… – пересылка данных в другие программы;

Print... – выбор данных для вывода на принтер с указанием в открывающемся диалоговом окне следующих режимов:

– Schematic – схема (опция включена по умолчанию);

– For printing, zoom to – изменение масштаба выводимых на принтер данных;

– Description – описание к схеме;

– Part list – перечень выводимых на принтер документов;

– Label list – список обозначений элементов схемы;

– Model list – список имеющихся в схеме компонентов;

– Subcircuits – подсхемы (части схемы, являющиеся законченными функциональными узлами и обозначаемые прямоугольниками с названием внутри);

– Analysis options – перечень режимов моделирования;

– Instruments – список приборов;

Print Setup ... – настройка принтера;

Exit – выход из программы, служит для завершения работы с программой EWB, но если перед этим были зафиксированы некие изменения в документах, то будет выведен запрос в виде появляющегося диалогового окна с вопросом «Save changes to имя файла?» (сохранить изменения в файле?);

Install... – установка дополнительных программ с гибких дисков;

Export to РСВ – составление списков соединений схемы в формате OrCAD и других программ разработки печатных плат;

Import from SPICE – импорт текстовых файлов описания схемы и задания на моделирование в формате SPICE (с расширением .cir), а также автоматическое построение схемы по ее текстовому описанию;

Export to SPICE – составление текстового описания схемы и задания на моделирование в формате SPICE.
