Методы расчета поля излучения.
Расчет электромагнитного поля излучения зеркальных антенн может производится двумя методами.
1. Метод называемый апертурным: состоит в том, что первоначально находится поле в раскрыве зеркала (в апертуре), а затем, путем использования принципа эквивалентных токов, находится поле излучения, создаваемое этим раскрывом.
Поле в раскрыве находится с помощью законов геометрической оптики, т.е. на основе представлений о падающим и отраженном лучах.
Рис.89
Этот метод берем если радиусы кривизны и радиусы раскрыва много больше длины волнны.
2. Второй метод состоит в том, что первоначально находятся токи на освещенной поверхности зеркала. Эти токи определяются через поле, создаваемоц отличителем по формуле
,
где
-
вектор плотности поверхостных токов,
-
вектор направленности магнитного поля
падающей волны у поверхности зеркала,
-орт
внешней нормали к поверхности зеркала.
Формула верна лишь для случая падения плоской волны на бесконечно проводящую плоскость. Зеркало же является криволинейной поверхностью конечных размеров. Однако, если же выполняются условия, в первой задаче, то ошибка в расчетах будет мала, т.е. если радиусы кривизны и радиус раскрыва зеркала много больше длины волны.
Определив по формуле плотность электрических токов, находят поле излучения зеркальных антенн. Для этого нужно получить выражение для элемента поверхности зеркала и полученное выражении проинтегрировать по всей освещенной поверхности зеркала. Для упрощения расчетов излучением токов на теневой поверхности пренебрегают.
При практических расчетах наибольшее распространение получил первый метод как более простой, который мы и рассмотрим.
Апертурный метод расчета поля излучения.
Задача нахождения поля излучения зеркальных антенн разбивается на две:
1. Вначале находится поле в раскрыве антенны (внутренняя задача).
2. По известному полю в раскрыве определяется поле излучения (внешняя задача).
Определение поля в раскрыве параболоидного зеркала.
Рис. 80. К определению нормированной координаты точки в раскрыве зеркала.
Поле
в раскрыве определяется методом,
геометрической оптики. Всегда выполняется
условие
,
следовательно зеркало находится в
дальней зоне и падающую от облучателя
волну на участке от
до поверхности зеркала можно считать
сферической. В ней амплитуда поля
изменяется обратно пропорционально
расстоянию. Поэтому на указанном участке
поле будет убывать пропорционально
.
После отражения от поверхности зеркала
волна становится плоской и ее амплитуда
до раскрыва зеркала с расстоянием не
изменяется. Таким образом, если нам
известна нормированная диаграмма
направленности облучателя
,
поле в раскрыве зеркала легко находится.
Для удобства расчетов введем нормированную координату точки в раскрыве зеркала
зная, что
,
мы получим
.
Очевидно,
что
и
меняются в пределах
Нормированное значение амплитуды поля в раскрыве определится выражением
,
Подставив
в это выражение значение
,
мы получим окончательно.
-
это формула расчетная.
Из нее видно, что поле в раскрыве зависит только от координаты .
При
расчете поля в раскрыве зеркальных
антенн систему координат (или облучатель)
размещают таким образом, чтобы ее
плоскости лежали в плоскости вектора
(плоскость xoz) и вектора
(плоскость yoz). Для этих плоскостей затем
и рассчитываются поле излучения и
диаграмма направленности антенны.
Расчет ведется в предположении, что
поле в раскрыве зависит только от
радиальной координаты
,
а диаграмма направленности облучателя
при расчете в плоскости вектора
есть
,
а при расчете в плоскости вектора
есть
.
Типичное распределение нормированной амплитудного поля в раскрыве зеркала имеет вид.
Рис. 81. Типичное распределение нормированной амплитуды поля в раскрыве зеркала.
Наиболее интенсивно облучается центр зеркала, а поле к его краям по амплитуде падает вследствие уменьшения значение и увеличения с увеличением .
Для
упрощения расчетов последующих найденное
выражение
целесообразно аппроксимировать
интерполяционным полиномом
(2)
Рис . 82
Узлами
интерполяции, т.е. точками, где
совпадает с
,
будем считать точки раскрыва зеркала,
соответствующие значениям
:
Тогда
коэффициенты

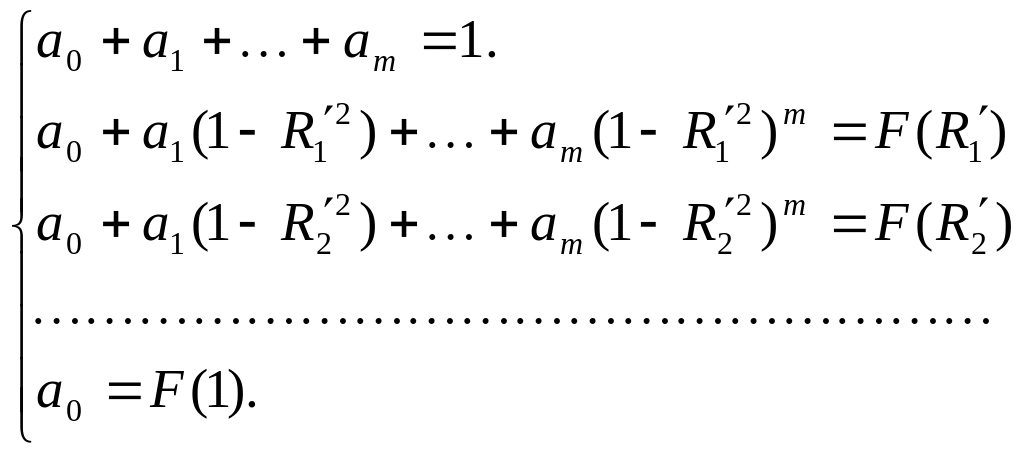

определяются из системы уравнений:
(3)
На этом решении задачи определения поля в раскрыве параболоида можно считать законченным.
При
инженерных расчетах для упрощения
вычислений обычно можно ограничиться
тремя членами полинома, т.е. положить
.
Тогда
В этом
случае в качестве узлов интерполяции
берут точки в центре раскрыва зеркала
,
на краю зеркала
и приблизительно в середине между этими
крайними точками
.
Коэффициенты этого полинома определяются

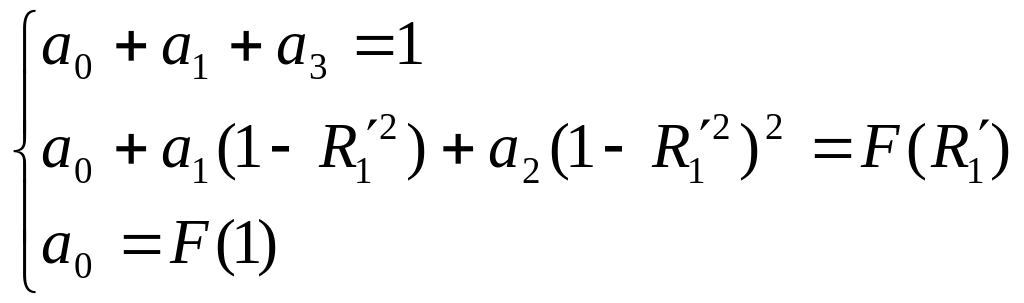

из системы уравнений:
Относительная погрешность, определяющая отклонение полинома от заданной функции , может быть вычислена по формуле
Расчеты
показывают, что во многих случаях уже
при трех членах полинома относительная
погрешность не превышает
.
Если требуется большая точность, следует
брать большее число членов полинома.
