Интерфейс scsi.

 К шине SCSI можно подключить до 7 устройств, а к шине Wide SCSI - до 15 устройств. В обычной среде производительность одного жесткого диска не очень отличается от производительности интерфейса SCSI. Сила SCSI состоит скорее в том, что несколько устройств могут пользоваться шиной одновременно, освобождая ее, когда она не требуется. Таким образом, мы видим, что самое большое преимущество SCSI проявляется тогда, когда несколько устройств работают одновременно с одной шиной.



Интерфейс SCSI был разработан в конце 1970-х годов организацией Shugart Associates. Первоначально известный под названием SASI (Shugart Associates System Interface), он после стандартизации в 1986 году уже под именем SCSI (читается ?скази?) стал одним из промышленных стандартов для подключения периферийных устройств винчестеров, стримеров, сменных жестких и магнитооптических дисков, сканеров, CD-ROM и CD-R, DVD-ROM и т. п.

Интерфейс SCSI является параллельным. К шине одновременно может быть подключено до восьми устройств, включая основной контроллер SCSI (или хост-адаптер). Контроллер SCSI является по сути самостоятельным процессором и имеет свою собственную BIOS (которая иногда может размещаться в BIOS материнской платы). Он выполняет все операции по обслуживанию и управлению шиной SCSI, освобождая от этого центральный процессор.

     Физически интерфейс SCSI представляет собой плоский кабель с 25, 50,68 -контактнымиили  разъемами для подключения периферийных устройств.

Внутренние
Low-Density 50-pin	подключение внутренних narrow устройств - HDD, CD-ROM, CD-R, MO, ZIP. (как IDE, только на 50 контактов)
High-Density 68-pin	подключение внутренних wide устройств, в основном HDD
Внешние
DB-25	подключение внешних медленных устройств, в основном сканеров, IOmega Zip Plus. наиболее распространен на Mac. (как у модема)
Low-Density 50-pin	или Centronics 50-pin. внешнее подключение сканеров, стриммеров. обычно SCSI-1.
High-Density 50-pin	или Micro DB50, Mini DB50. стандартный внешний narrow разъем
High-Density 68-pin	или Micro DB68, Mini DB68. стандартный внешний wide разъем
High-Density 68-pin	или Micro Centronics. по некоторым источникам применяется для внешнего подключения SCSI устройств.

Шина SCSI содержит восемь линий данных, сопровождаемых линией контроля четности, и девять управляющих линий. Стандарт SCSI определяет два способа передачи сигналов ? однополярный, или асимметричный (Single ended) и дифференциальный (Differential). В первом случае имеется один провод с нулевым потенциалом (?земля?), относительно которого передаются сигналы по линиям данных с уровнями сигналов, соответствующим ТТЛ-логике. При дифференциальной передаче сигнала для каждой линии данных выделено два провода, и сигнал на этой линии получается вычитанием потенциалов на их выходах. При этом достигается гораздо лучшая помехозащищенность, что позволяет увеличить длину кабеля.

Для интерфейса SCSI необходимо наличие терминаторов, согласующих сопротивлений, которые поглощают сигналы на концах кабеля и препятствуют образованию эха. Для интерфейса SCSI вообще характерна высокая чувствительность к качеству изготовления кабелей и к их длине, которая может быть различной в зависимости от версии интерфейса.

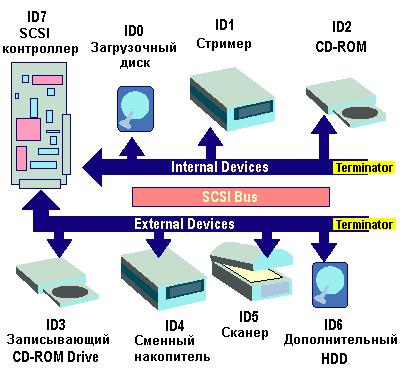

Устройства SCSI также соединяются в виде цепочки (daisy chain), причем каждое устройство SCSI имеет свой адрес (SCSI ID) в диапазоне от 0 до 7 (или от 0 до 15). В качестве адреса платы контроллера обычно используется наибольшее значение SCSI ID 7(15), адрес загрузочного диска SCSI ID равен 0, а второго диска 1. Обмен между устройствами на магистрали SCSI определяется нормированным списком команд (Common Command Set, ССS). Программное обеспечение для интерфейса SCSI не оперирует физическими характеристиками накопителя (то есть числом цилиндров, головок и т. д.), а имеет дело только с логическими блоками данных, поэтому в одной SCSI-цепочке с легкостью уживаются, например, сканер, жесткий диск и накопитель CD-R.     Опрос устройств производится контроллером SCSI сразу после включения питания. При этом для устройств SCSI реализовано автоконфигурирование устройств (Plug-n-play) по протоколу SCAM (SCSI Configured AutoMagically), в котором значения SCSI ID выделяются автоматически. Для стандартизированного управления SCSI-устройствами наиболее широко применяется программный интерфейс ASPI (Advanced SCSI Programming Interface). В настоящее время распространена его версия 2.0.
