5 Выбор условий для фотографирования спектров с помощью кварцевого спектрографа исп - 28.
Лабораторная работа
Выбор условий для фотографирования спектров с помощью кварцевого спектрографа исп - 28.
1. Теоретические основы.
Спектрограф - спектральный прибор с фотографической регистрацией спектра. Спектрографы находят широкое применение для качественного и количественного анализа металлов, сплавов, руд, минералов, строительных материалов, объектов окружающей среды и других объектов.
Спектрограф ИСП - 28 предназначен для фотографирования атомно-эмиссионных спектров в диапазоне длин волн 200 - 600 нм.
Успех анализа по атомно-эмиссионным спектрам во многом зависит от качества получаемых спектрограмм, которое улучшают путем подбора оптимальных условий фотографирования спектров.
2. Применяемые приборы и материалы.
1. спектрограф ИСП-28;
2. генератор марки ИВС-28;
3. диафрагма Гартмана;
4. спектропроектор ДСП - 1;
5. атлас спектральных линий на планшетах для спектрографа ИСП-28;
6. железный электрод, заточенный с торца;
7. медный электрод, заточенный на усеченный конус.
3. Оптическая схема и конструкция спектрографа исп - 28.
На рисунке 1 показана оптическая схема спектрографа.

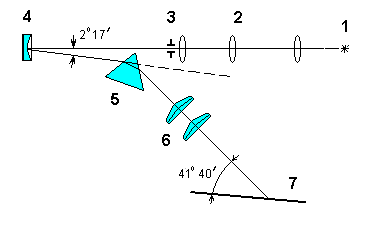

Рис. 1. Оптическая схема кварцевого спектрографа ИСП-28. |
Излучение от источника света (1) - дуги или искры проходит через трехлинзовую систему освещения (2), которая фокусирует световой поток на входную щель (3), равномерно заполняя ее светом. Пройдя через щель, световой поток попадает на зеркальный объектив коллиматора (4), который параллельными пучками направляет его на диспергирующую кварцевую призму (5). Свет, разложенный призмой в спектр, попадает на камерный объектив (6), состоящий из двух линз. Этот объектив лучи каждой длины волны собирает в тонкую линию. В фокальной плоскости второго объектива расположена фотографическая пластинка.
|
Внешний вид прибора показан на рисунке 2.:
1
2
3
4
5 |

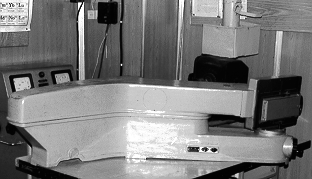

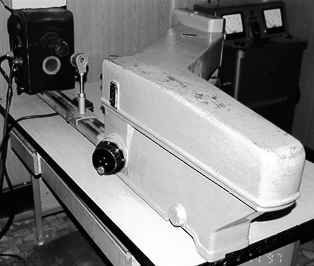

Рис. 2-а, б Внешний вид спектрографа ИСП-28 |
Все оптические детали спектрографа крепятся на массивном основании (1) и закрыты светонепроницаемым кожухом (2). Призма и другие оптические детали выполнены из кварца.
Щель спектрографа (рис.3), образованная двумя металлическими ножами, раскрывается симметрично относительно ее центра при помощи микрометрического винта ( 1 ) с ценой деления 0.001 мм от 0 до 0,4 мм. Фокусировка щели (перемещение вдоль оптической оси прибора) осуществляется юстировочным винтом (2).
|
2
3
1
Рис. 3 а,б Внешний вид щели |
Для ограничения щели по высоте служит диафрагма Гартмана (рис. 4), которую вставляют в насадку перед щелью ( рис 2 ( 3 )).
|
Рис. 4 Внешний вид щели диафрагмы Гартмана |

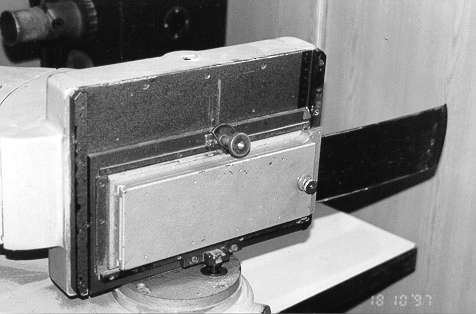

Кассета (1) (рис. 5) вмещает две фотографические пластинки размером 9x12 см и укрепляется клиновым зажимом ( 2 ).
Вертикальное перемещение кассеты осуществляется при помощи двух маховиков (рис. 2 (3)), снабженными шкалами и фиксаторами. Каждое деление шкалы (каждый щелчок фиксатора) соответствует перемещению кассеты на 1 мм.
|
1
2
Рис. 5 Кассетной части спектрографа |
