Р ис.2.17. Различные схемы расположения крыла

Схема "низкоплан" наименее выгодна в аэроди­намическом отношении, так как в зоне сопряжения крыла с фюзеля­жем нарушается плавность обтекания и возникает дополнительное сопротивление из-за интерференции системы "крыло-фюзеляж". Дан­ный недостаток можно существенно уменьшить постановкой зализов, обеспечивая устранение диффузорного эффекта.

Размещение ГТД в корневой части крыла позволя­ет использовать эжекторный эффект от струи двигателя, который по­лучил название активного зализа.

Низкоплан имеет бо­лее высокое расположение нижнего обвода фюзеляжа над поверх­ностью земли. Это связано с необходимостью исключения касания концом крыла поверхности ВПП при посад­ке с креном, а также с обеспечением безопасной работы СУ при размещении двигателей на крыле. В этом случае усложняется процесс выгрузки-погрузки грузов, ба­гажа, а также посадку-высадку пассажиров. Этого недостатка можно избежать, если оснастить шасси самолета механизмом "при­седания".

Схему "низкоплан" наиболее часто используют для пассажирс­ких самолетов, так как она обеспечивает большую по сравнению с другими вариантами безопасность при аварийной посадке на грунт и воду. При аварийной посадке на грунт с убранным шасси крыло воспринима­ет энергию удара, защищая пассажирскую кабину. При посадке на воду самолет погружается в воду по крыло, которое сообщает фюзе­ляжу дополнительную плавучесть и упрощает организацию работ, связанных с эвакуацией пассажиров.

Важным достоинством схемы "низкоплан" является наименьшая масса конструкции, так как основные опоры шасси чаще всего свя­заны с крылом и их габариты и масса меньше, чем у высокоплана. В сравнении с высокопланом, имеющим шасси на фюзеляже, низкоплан имеет меньшую массу, так как не требуется утяжеления фюзеляжа, связанного с креплением к нему основных опор шасси.

Низкоплан с размещением основных опор на крыле сохраняет основное правило: опорой самолету служит несущая поверхность. Это правило выдер­живается на всех эксплуатационных режимах, как в полете, так и при взлете - посадке. Крыло в последнем случае опирается при пробеге и разбеге на шасси. Благодаря этому удается унифицировать силовую схему, определяющую пути передачи максимальных нагрузок, и снизить массу конструкции самолета в целом. Рассмотренные дос­тоинства стали причиной господствующего положения схемы "низко­план" на пассажирских самолетах.

Схема "среднеплан" (рис. 2. 17, б) для пассажирских и грузовых самолетов чаще всего не применяется, так как кессон крыла (его силовая часть) не может быть размещен в пассажирской или грузовой кабине.

С ростом взлетных масс и параметров самолетов появляется возможность приблизить компоновку крыла широкофюзеляжных самолетов к среднеплану. Крыло в этом случае поднимают до уровня пола пассажирского салона или грузовой кабины, как эти сделано на самолетах А-300, ^иБоинг-747", Ил-96 и др. Благодаря такому решению удается значительно улучшить аэродинамические характеристики.

В чистом виде схема "среднеплан" может быть реализована на двухпалубных самолетах, где крыло практиче­ски не мешает использованию объемов фюзеляжа для размещения пассажирских салонов, грузовых помещений и оборудования.

Схема "высокоплан" (рис.2.17,в) широко исполь­зуется для грузовых самолетов, а также находит применение на самолетах МВЛ. В этом случае удается получить наименьшее рассто­яние от нижнего обвода фюзеляжа до поверхности ВПП, так как вы­соко расположенное крыло не влияет на выбор высоты фюзеляжа от­носительно земли.

При использовании схемы "высокоплан" появляется возможность свободного маневрирования спецавтотранспорта при техническом об­служивании самолета.

Транспортная эффективность грузовых самоле­тов повышается из-за самого низкого положения пола грузовой ка­бины, позволяющего обеспечить быстроту и легкость погрузки-выгрузки крупногабаритных грузов, самоходной техники, различных мо­дулей и др.

Ресурс двигателей увеличивается, так как они находят­ся на значительном удалении от земли и вероятность попадания твердых частиц с поверхности ВПП в воздухозаборники резко умень­шается.

Отмеченные достоинства высокоплана объясняют то господст­вующее положение, которое заняла данная схема на самолетах тран­спортной авиации в отечественной (Ан-22, Ан-124, Ан-225), зару­бежной (C-141, С-5А, С-17 (США) и др.) практике.

Схема "высокоплан" легко обеспечивает получение нормируемого безопасного расстояния от поверхности ВПП до конца лопасти воздушного винта или нижнего обвода воздухозаборника ГТД. Этим объясняется достаточно частое использование этой схемы на пассажирских самолетах МВЛ (Ан-28 (Украина), F-27 (Голландия), Шорт-360 (Англия), АТР 42, АТР-72 (Франция-Италия)).

Несомненным достоинством схемы "высокоплан" является бо­лее высокое значение С_{у max} благодаря сохранению над фюзеля­жем полностью или частично аэродинамически чистой верхней поверх­ности крыла, большей эффективности механизации крыла за счет снижения концевого эффекта на закрылках, так как борт фюзеляжа и мотогондола играют роль концевых "шайб".

Однако большая масса конструкции планера по сравнению с дру­гими схемами отрицательно сказывается или на полезной нагрузке, или на запасе топлива и дальности полета. Утяжеление конструкции планера объясняется:

- необходимостью увеличения площади ВО на 15-20 % из-за по­падания части ее в зону затенения от крыла;

- возрастанием массы фюзеляжа на 15-20% вследствие увели­чения числа усиленных шпангоутов в зоне крепления основных опор шасси, усиления конструкции зоны нижнего обвода фюзеляжа на слу­чай аварийной посадки с невыпущенным шасси и за счет упрочнений гермокабины.

При креплении основных опор шасси к силовой базе фюзеляжа возникают сложности с обеспечением требуемой колеи.

Малая колея шасси увеличивает нагрузку на одну бетонную плиту, что может потребовать для эксплуатации самолета более высокий класс аэродрома.

Стремление обеспечить приемлемую колею часто заставляет уве­личивать габаритную ширину усиленных шпангоутов в зоне размеще­ния основных опор, формировать выступающие гондолы шасси и увели­чивать мидель самолета, а значит, и его аэродинамическое сопроти­вление. Как показывает статистика, в этом случае лобовое сопро­тивление гондол шасси может достигать 10-15 % от общего сопроти­вления фюзеляжа.

Меньшая безопасность высокоплана при аварийной посадке на воду и сушу делает иногда невозможным использование этой схемы на самолетах большой пассажировместимости, так как при аварийной посадке на грунт крыло своей массой вместе с двигателями стремится раздавить фюзеляж и пассажирскую кабину. При посадке на воду наблюдается погружение фюзеляжа до нижних обводов крыла и пассажирский салон может оказаться под водой. В этом случае организация работ по спасению пассажиров значитель­но осложняется и эвакуация людей возможна лишь через аварийные люки в верхней части фюзеляжа.

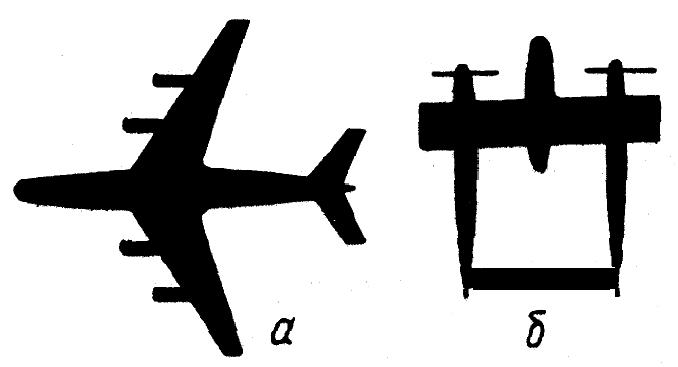

По типу фюзе­ляжа самолеты подразде­ляются на обычные, т.е. выполненные по однофюзеляжной схеме (рис.2.18,а); по двухфюзеляжной схеме и схеме "гондола" (рис.2.18,б).

Рис. 2.18 Классификация самолетов по типу фюзеляжа

Наибольшее распространение получила однофюзеляжная схема, позволяющая получить наиболее выгодную конфигурацию формы фюзе­ляжа с аэродинамической точки зрения, так как лобовое сопротивление в этом случае будет наименьшим по сравнению с другими типами.

При размещении оперения самолета не на фюзеляже, а на двух балках (рис.2.18,б) или замене фюзеляжа гондолой происходит увеличе­ние лобового сопротивления. Для схемы "гондола" (рис. 2.18,б) ха­рактерна плохая обтекаемость гондол, что может привести к неус­тойчивости самолета на больших углах атаки. Поэтому двухбалочная схема "гондола" в практике самолетостроения реализуется редко, в основном, на транспортных самолетах, где вопросы транспортной эф­фективности становятся первостепен­ными. Примером такого решения может служить грузовой самолет "Аргоси" фирмы "Хоукер Сидли".

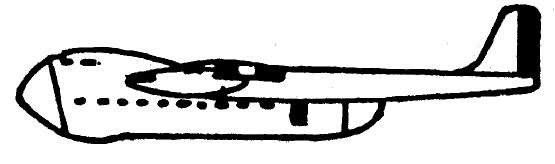

Рис.2.19 Самолет "Эджи Эркрафт"

По типу двигателей различают самолеты с ПД, ТРД, ТВлД и др.

По числу двигателей самолеты подразделяют на одно-, двух-, трех-, четырех-, шестидвигательные.

На пассажир­ских самолетах из условия обеспечения безопасности полетов число двигателей не должно быть менее двух. Увеличение числа двигателей свыше шести оказывается неоправданным из-за сложностей, связан­ных с обеспечением синхронизации работы отдельных СУ и увеличением времени и трудоемкости работ при техничес­ком обслуживании.

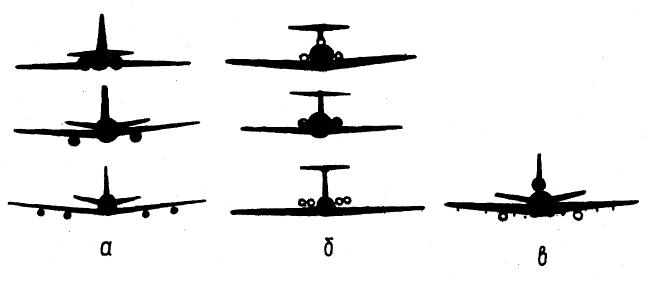

По расположению двигателей дозвуко­вые пассажирские самолеты могут классифицироваться на четыре ос­новные группы: двигатели - на крыле (рис. 2.20, а), двигатели - в корневой части крыла, двигатели - на хвостовой части фюзеляжа (б) и смешанный вариант (в) компоновки двигателей.

При выборе места установки двигателей учитывают особенности общей компоновки самолета, условия эксплуата­ции и обеспечения максимального ресурса двигателей, стремятся получить наименьшее лобовое сопротивление СУ, свести к минимуму потери воздуха в воздухозаборниках.

Так, на самолетах с тремя двигателями целесообразно применять смешанный вариант компоновки (рис.2.20): два двигателя под крылом и третий - в хвостовой части фюзеляжа или на киле.

Рис. 2.20 Схемы установки двигателей на самолетах

На самолетах с двумя двигателями СУ размещают на крыле или на хвостовой части фюзеляжа.

С увеличением степени двухконтурности двигателя его диаметр увеличивается. Поэтому при компоновке двигателей под крылом необхо­димо увеличивать высоту шасси для обеспечения нормируемого рас­стояния от обвода мотогондолы до поверхности земли. Это приводит к увеличению массы конструкции самолета и порож­дает ряд проблем, связанных с пассажирами, багажом и техничес­ким обслуживанием. Прежде всего, это касается самолетов МВЛ, ко­торые часто эксплуатируются с аэродромов, не имеющих специально­го оборудования. В то же время эффект разгрузки крыла в полете из-за размещения на нем двигателей значительно снижается, так как с увеличением степени двухконтурности удельная масса ТРД уменьшается.

На рис.2.21 показаны два самолета, конструкция которых соз­давалась исходя из одинаковых требований к платной нагрузке, даль­ности, ВПХ, миделю фюзеляжа и др. На рис.2.21 видно различие между двумя самолетами по высоте расположения относительно земли крыла и фюзеляжа.

Рис.2.21 Влияние двухконтурности двигателей на компоновку самолета

По типу опор шас­си их подразделяют на колесное, лыжное, поплавковое (для гидросамолетов), гусенич­ное и шасси на воздушной подуш­ке.

Преимущественное распрост­ранение получило колесное шас­си, и довольно часто применяют поплавковое.

По схеме шасси самолеты подразделяются на трехопорные и двухопорные.

Трехопорная схема выполняется в двух вариантах: трехопорная схема с носовой опорой и трехопорная схема с хвостовой опорой. В большинстве случаев на самолетах применяется трехопорная схе­ма с носовой опорой. Второй вариант этой схемы встречается на легких самолетах.

Двухопорная схема шасси на гражданских самолетах практичес­ки не используется.

На тяжелых, особенно транспортных, самолетах получило расп­ространение многоопорная схема шасси. Например, на самолете "Боинг-747" используется пятистоечное шасси, на самолете Ан-225 -шестнадцатистоечное, а на пассажирском Ил-86 - четырехстоечное.
