Министерство
образования и науки Украины
Национальный авиационный университет
Аэрокосмический институт
Кафедра конструкции летательных аппаратов
ЛЕКЦИЯ № 2 (3)
По дисциплине "Конструкция и прочность летательных аппаратов"
2. Конструкция самолетов гражданской авиации и их классификация
Составитель профессор А.И. Радченко
Киев 2009
2.1. Основные агрегаты самолета
Самолеты относятся к летательным аппаратам тяжелее воздуха, им характерен аэродинамический принцип полета. У самолетов подъемная сила Y создается за счет энергии воздушного потока, омывающего несущею поверхность, которая неподвижно закреплена относительно корпуса, а поступательное движение в заданном направлении обеспечивается тягой силовой установки (СУ) самолета.
Различные типы самолётов имеют одни и те же основные агрегаты (составные части): крыло, вертикальное (ВО) и горизонтальное (ГО) оперение, фюзеляж, силовую установку (СУ) и шасси (рис 2.1).

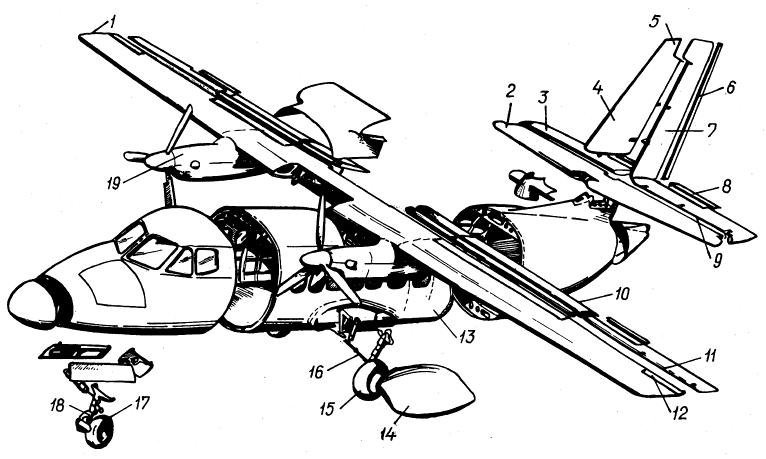

Рис. 2.1. Основные элементы конструкции самолета
Крыло самолета 1 создает подъемную силу и обеспечивает поперечную устойчивость самолету при его полете.
часто крыло является силовой базой для размещения шасси, двигателей, а его внутренние объемы используют для размещения топлива, оборудования, различных узлов и агрегатов функциональных систем.
Для улучшения взлетно-посадочных характеристик (ВПХ) современных самолетов на крыле устанавливаются средства механизации по передней и задней кромкам. По передней кромке крыла размещают предкрылки, а по задней - закрылки 10, интерцепторы 12 и элероны-интерцепторы.
В силовом отношении крыло представляет собой балку сложной конструкции, опорами которой являются силовые шпангоуты фюзеляжа.
Элероны 11 являются органами поперечного управления. Они обеспечивают поперечную управляемость самолета.
В зависимости от схемы и скорости полета, геометрических параметров, конструкционных материалов и конструктивно-силовой схемы масса крыла может составлять до 9…14 % от взлетной массы самолета.
Фюзеляж 13 объединяет основные агрегаты самолета в единое целое, т.е. обеспечивает замыкание силовой схемы самолета.
Внутренний объем фюзеляжа служит для размещения экипажа, пассажиров, грузов, оборудования, почты, багажа, средств спасения людей на случай возникновения аварийных ситуаций. В фюзеляжах грузовых самолетов предусмотрены развитые погрузочно-разгрузочные системы, устройства быстрой и надежной швартовки грузов.
Функцию фюзеляжа у гидросамолётов выполняет лодка, которая позволяет производить взлет и посадку на воду.
фюзеляж в силовом отношении является тонкостенной балкой, опорами которой являются лонжероны крыла, с которыми он связан через узлы силовых шпангоутов.
масса конструкции фюзеляжа составляет 9…15 % от взлетной массы самолета.
Вертикальное оперение 5 состоит из неподвижной части киля 4 и руля направления (РН) 7.
Киль 4 обеспечивает самолету путевую устойчивость в плоскости X0Z, а РН - путевую управляемость относительно оси 0y.
Триммер РН 6 обеспечивает снятие длительных нагрузок с педалей, например, при отказе двигателя.
Горизонтальное оперение 9 включает в себя неподвижную или ограниченно подвижную часть (стабилизатор 2) и подвижную часть – руль высоты (РВ) 3.
Стабилизатор 2 придает самолету продольную устойчивость, а РВ 3 - продольную управляемость. РВ может нести на себе триммер 8 для разгрузки штурвальной колонки.
Масса, конструкции ГО и ВО обычно не превышает 1,3…3 % от взлетной массы самолета.
Шасси самолета 16 относится к взлетно-посадочным устройствам (ВПУ), которые обеспечивают разбег, взлет, посадку, пробег и маневрирование самолета при движении по земле.
Число опор и расположение их относительно центра масс (ЦМ) самолета зависит от схем шасси и особенностей эксплуатации самолета.
Шасси самолета, показанного на рис.2.1, имеет две основные опоры 16 и одну носовую опору 17. Каждая опора включает в себя силовую стойку 18 и опорные элементы - колеса 15. Каждая опора может иметь несколько стоек и несколько колес.
Чаще всего шасси самолета делают убирающимися в полете, поэтому для его размещения предусматривают специальные отсеки в фюзеляже 13. Возможна уборка и размещение основных опор шасси в специальных гондолах (или мотогондолах), обтекателях 14.
Ш
асси
обеспечивает поглощение кинетической
энергии удара при посадке и энергии
торможения на пробеге, рулении и при
маневрировании самолета по аэродрому.
самолеты-амфибии могут совершать взлет и посадку, как с наземных аэродромов, так и с водной поверхности.

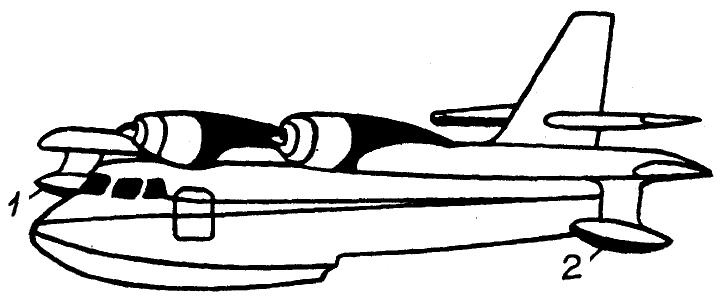

Рис.2.2. Шасси самолета-амфибии.
на корпусе гидросамолета устанавливают колесное шасси, а под крылом размещают поплавки 1,2 (рис.2.2).
Относительная масса шасси обычно составляет 4…6% от взлетной массы самолета.
Силовая установка 19 (см.рис.2.1), обеспечивает создание силы тяги самолета. Она состоит из двигателей, а также систем и устройств, обеспечивающих их работу в условиях летной и наземной эксплуатации самолета.
У поршневых двигателей сила тяги создается воздушным винтом, у турбовинтовых - воздушным винтом и частично реакцией газов, у реактивных - реакцией газов.
В СУ входят: узлы крепления двигателей, гондола, управление СУ, входные и выходные устройства двигателей, топливная и масляная системы, системы запуска двигателя, противопожарная и противообледенительная системы.
Относительная масса СУ в зависимости от типа двигателей и схемы размещения их на самолете может достигать 14…18 % от взлетной массы самолета.
