§ 31. Расчет сети дождевой канализации
Расчет сети можно производить после выполнения подготовительных работ: трассировки сети, установления расчетных участков, нахождения их площадей водосбора, определения коэффициента стока z, выбора расчетной формулы и др. Для населенных пунктов граница расчетных участков определяется осями улиц или расположением дождеприемников.
В зависимости от местных условий и экономических соображений назначают период однократного переполнения Р, находят параметры А и n, вычисляют средний коэффициент стока zср и в зависимости от площади водосбора F, а также продолжительности дождя t для каждого расчетного сечения определяют соответствующие расходы воды. По расчетным расходам подбирают диаметр трубопровода по методике, применяемой при расчете бытовой сети. Однако следует иметь в виду, что для водосточной сети наполнение трубопровода при расчетном расходе по возможности должно приближаться к полному.
§ 32. Трассировка и устройство водосточной сети
Трассировку дождевой сети в основном следует выполнять так же, как и бытовой канализации, учитывая, однако, специфические особенности ее работы. Начертание дождевой сети в плане обусловлено рельефом местности, размером территории, схемой планировки, насыщенностью территории подземными путями и др. Трассу для водостоков следует выбирать по наикратчайшим расстояниям. С целью уменьшения размеров каналов подземная водосточная сеть должна иметь выпуски в ближайшие водоемы, тальвеги и овраги.
Как правило, главные коллекторы бассейна нужно трассировать по городским проездам, за исключением тех случаев, когда направление городских проездов не совпадает с тальвегом. Трасса водостока на проезде должна быть расположена прямолинейно, параллельно красным линиям, с минимальным числом пересечений с другими подземными сооружениями. При ширине проезда до 30 м водосток рекомендуется трассировать по середине проезда. При ширине проезда более 30 м в зависимости от технической и экономической целесообразности коллекторы проектируют по середине проезда или по обеим сторонам проезда (дублирование). Место расположения начальных точек закрытой дождевой сети следует определять расчетом с учетом местных условий. При строительстве водостоков в настоящее время применяют сборный железобетон.
§ 33. Дождеприемники
Дождевые воды поступают в закрытую водосточную сеть через дождеприемники (рис. 6.2). Дождеприемник имеет лоток со съемной решеткой, перепадную часть, выложенную из бетонных колец, и днище. Из дождеприемника дождевая вода поступает в закрытый водосток по соединительной ветке диаметром не менее 200 мм, закладываемой в низовой части дождеприемника. Приемные рёшетки обычно делают прямоугольными или круглыми и устанавливают в проезжей части на 2—3 см ниже поверхности лотка, длинной стороной вдоль лотка.
Глубина заложения основания дождеприемника должна быть, как правило, не менее 0,8 м. Расстояние между дождеприемниками зависит от уклонов улицы, высоты бордюрного камня, площади стока кварталов и характера застройки. Если в уличные лотки поступает вода с внутренней части квартала, расстояние между дождеприемниками определяют расчетом. Сброс дождевых вод в водоем осуществляют через выпуски.

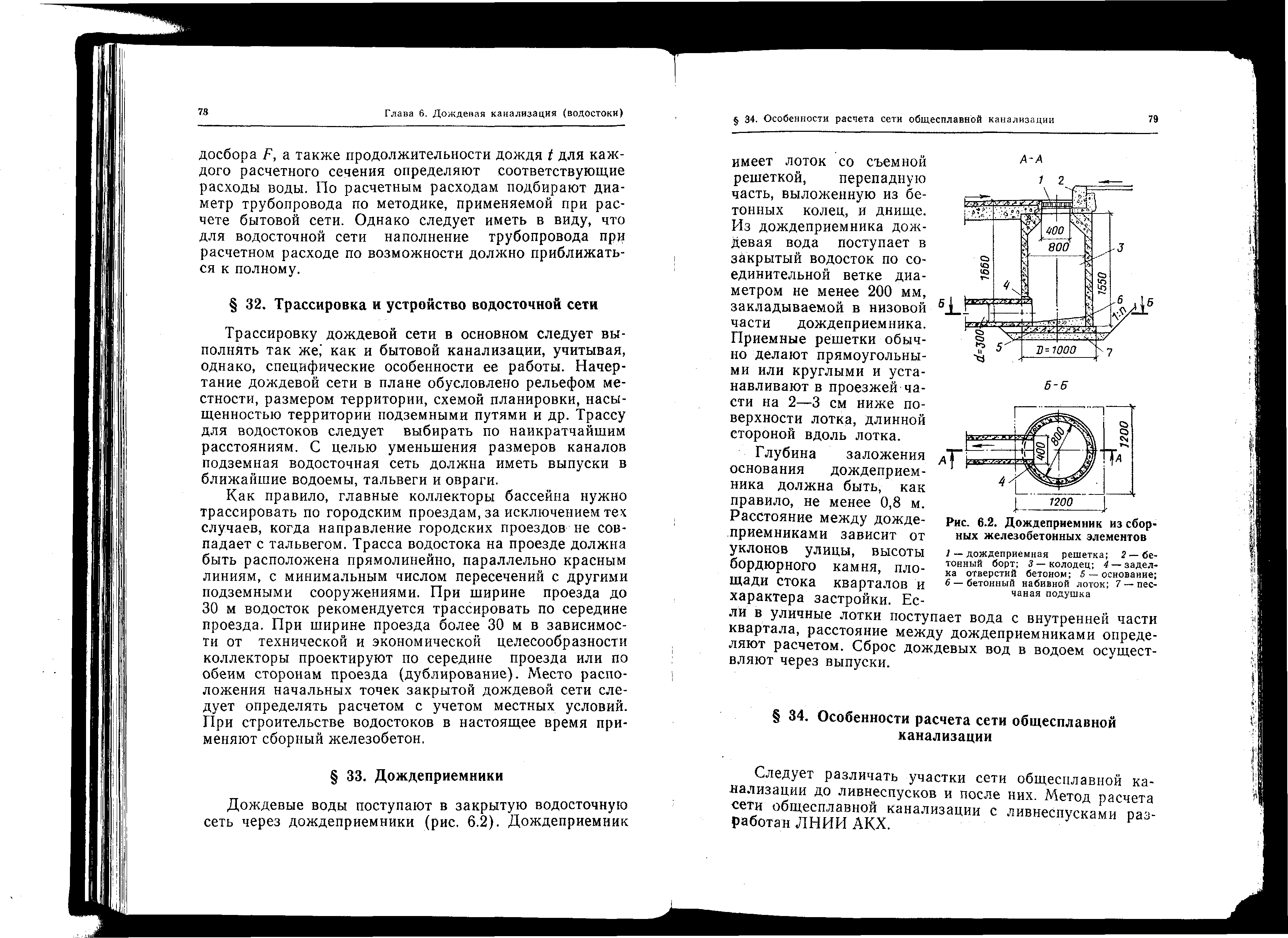

Рис. 6.2. Дождеприемник из сборных железобетонных элементов
1 – дождеприемная решетка; 2 – бетонный борт; 3 – колодец;
4 – заделка отверстий бетоном; 5 – основание; 6 – бетонный набивной лоток; 7 – песчаная подушка
