Архивирование и восстановление состояния системы
Большую часть работ по резервному копированию составляют задания на копирование бизнес-информации. Но имеется также возможность создания резервных копий для восстановления функционирования самой операционной системы. Есть два варианта архивирования системных данных — архивирование состояния системы (System State) и создания набора для автоматического восстановления системы после аварии (Automated System Recovery).
Архивирование и восстановление состояния системы
Для создания резервной копии состояния системы необходимо в утилите резервного копирования ntbackup при создании задания на архивирования отметить галочкой пункт System State:
При этом будут архивироваться следующие данные:
системный реестр;
база данных зарегистрированных классов объектов (Class Registration);
системные загрузочные файлы;
база данных служб сертификатов (только на серверах, на которых установлена служба сертификатов);
база данных Active Directory и папка SYSVOL (на контроллерах доменов).
Для архивирования состояния системы, а также для последующего восстановления, обязательно нужны права администратора данного компьютера. Восстановление Active Directory необходимо выполнять только при загрузке системы в режиме восстановления служб каталогов (запуск меню выбора режимы загрузки операционной системы выбираются в начальный момент загрузки нажатием клавиши F8).
База данных Active Directory — это информация, относящаяся к Каталогу, включая объекты и атрибуты домена, схему, конфигурацию и информацию Глобального Каталога.
Базу данных Active Directory рассматривают как транзакционную, что означает, что каждое изменение в ней исполняется как отдельная транзакция (транзакция — неделимая операция, т.е. пока обе стороны, принимающие участие в транзакции, не завершат своей части ее обработки, транзакция не считается завершенной). Эта природа базы данных помогает поддерживать ее целостность в случае сбоев. База данных Active Directory состоит из нескольких файлов:
Ntds.dit — это файл базы данных, в котором хранятся все Объекты; по умолчанию этот файл (и другие, указанные здесь) расположен в папке "%systemroot%\NTDS";
Edb*.log — этот файл является журналом транзакций; прежде чем любое изменение будет записано в базу данных, информация о нем сначала заносится в журнал транзакций; каждый файл edb*.log имеет размер 10 МБ, по умолчанию используется "круговое" ведение журнала, т.е. если журнал заполнен, то файл начинает перезаписывать данные о самых старых изменениях; если "круговое" ведение журнала отключено, то после заполнения файла он переименовывается в файл edbxxxxx.log, с цифрами xxxxx, представляющими его порядковый номер, начиная с 00001;
Edb.chk — это файл контрольных точек, используемый AD для отслеживания изменений, записываемых в файл ntds.dit; он используется для целей восстановления (например, если контроллер домена поврежден и информация об изменениях не заносится в базу данных, файл контрольных точек служит в качестве маркера, отмечающего, какие из записей в журнале должны быть записаны в базу данных в дальнейшем);
Res1.log и Res2.log — являются резервными файлами журналов, по 10 МБ каждый. Их назначение — позволить Active Directory продолжать ведение журнала изменений в случае, если на жестком диске не остается свободного места, поэтому в резерве всегда остается 20 МБ свободного дискового пространства, которое используется только в случае необходимости;
Автоматическое аварийное восстановление системы
В отличие от резервного копирования состояния системы, при котором сохраняется только часть файлов операционной системы, резервное копирования для автоматического аварийного восстановления системы (ASR, Automated System Recover) архивирует больший объем информации — практически весь том, на котором установлена операционная система. И процедура восстановления системы становится более сложной.
Рассмотрим сначала процесс создания резервной ASR-копии, а затем процесс восстановления системы из этой резервной копии.
Создание ASR-копии
На данном этапе потребуется носитель для создания резервной копии системного тома (порядка нескольких гигабайт), причем в случае восстановления системы этот носитель должен быть доступен мастеру установки операционной системы (т.е. это либо ленточный накопитель с драйверами для контроллера и накопителя, либо дисковый накопитель с соответствующими драйверами), а также чистая отформатированная дискета для сохранения информации о конфигурации резервной копии.
Запустим утилиту резервного копирования ntbackup.

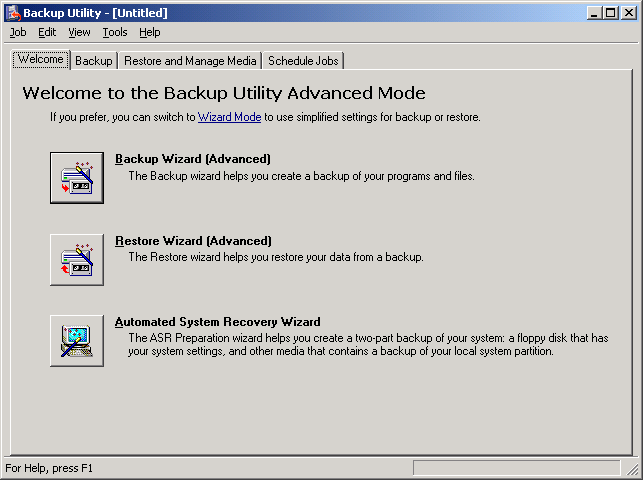

Запустим "Automated System Recovery Wizard - Мастер аварийного восстановления системы" (кнопка с соответствующим названием на странице "Welcom").

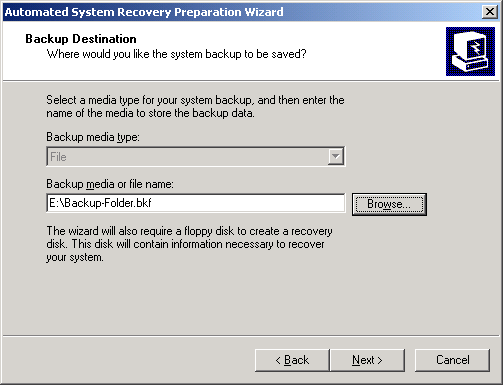

Укажем путь для сохранения архива.
Нажать кнопку "Finish". Утилита резервного копирования начнет создание резервной ASR-копии, в нужный момент будет сделан запрос вставить чистую дискету. После записи конфигурации резервной копии утилита попросит пометить дискету соответствующей информацией (название резервной копии и дата создания).
Восстановление системы с помощью ASR-копии
Подготовить все необходимое для аварийного восстановления системы: установочный CD с дистрибутивом операционной системы, носитель с резервной копией, дискету с конфигурацией ASR-копии.
Запустить процесс установки операционной системы с загрузочного компакт-диска.
На первой странице мастера установки системы нажать клавишу F2 для запуска процесса аварийного восстановления.
Далее мастер установки системы выполнит новую установку системы с форматированием системного тома.
После выполнения установки операционной системы автоматически запустится утилита резервного копирования, и система попросит вас указать путь к резервной копии для аварийного восстановления и вставить дискету с конфигурацией ASR-копии. Будет выполнено восстановление системы из аварийной резервной копии.
После завершения процесса восстановления будет воссоздан работоспособный сервер в той конфигурации, которая была до аварии (при условии, конечно, что, кроме самой системы, будут также восстановлены и данные, необходимые для работы сервера).
Корпорация Microsoft рекомендует использовать данный метод восстановления для серверов, выполняющих особые функции, которые трудно восстановить простой переустановкой и восстановлением данных, например, контроллер домена, являющийся хозяином операций (Хозяин схемы, Хозяин именования доменов и др.). Если сервер не исполняет какие-либо особые роли, то Microsoft рекомендует на таких серверах архивировать только данные, а в случае аварии заново переустановить сервер, снова включить его в домен и восстановить данные из резервных копий.
ПРАКТИЧЕСКОЕ ЗАДАНИЕ
Установка службы DHCP
Проверьте установлена ли служба DHCP на сервере, если нет установите ее.
Авторизация сервера DHCP в Active Directory
Откройте консоль управления службой DHCP
Щелкните правой кнопки мыши на имени вашего сервера — Выберите "Авторизовать"
Подождите, пока не закончится процесс авторизации (на значке сервера цвет индикатора должен измениться с красного на зеленый)
Создание области и настройка параметров сервера DHCP
Создайте область на сервере DHCP со следующими параметрами:
имя области - Scope-1
начальный и конечный IP-адреса вашего диапазона и маска подсети - 192.168.1.1-192.168.1.100, маска подсети — 24 бита
IP-адрес DNS-сервера – 192.168.1.1

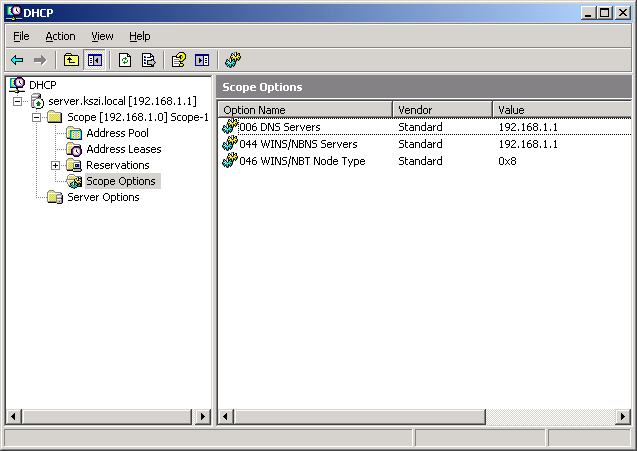

Изучите в консоли DHCP параметры созданной вами области
Измените параметры созданной вами области
добавьте IP-адрес WINS-сервера – 192.168.1.1
Конфигурирование клиента для использования DHCP
Для клиента домена установите опцию “Автоматическое получение IP-адреса” и “Автоматическое получение адреса DNS-сервера” в свойствах TCP/IP протокола

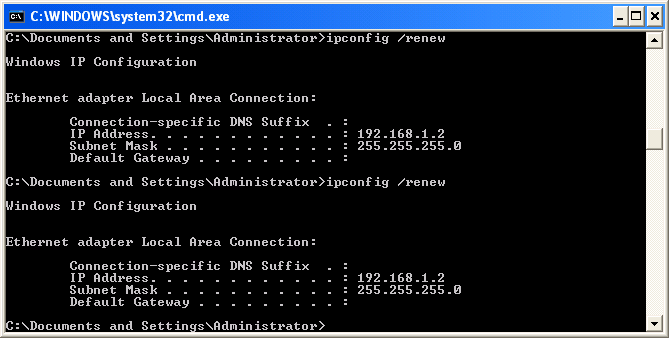

В командной строке выполните команду ipconfig /renew (запрос на новую аренду) чтобы обновить адрес выделенный для клиента DHCP-сервером
Проверьте работоспособность сети через Сетевое окружение и утилиту ping командной строки
Установка службы WINS
Установите на сервере службу WINS
Настройка клиентской части протокола TCP/IP на использование службы WINS
для узлов со статическими IP-адресами
в Свойствах протокола TCP/IP на закладке "WINS" укажите IP-адрес WINS-сервера 192.168.1.1
для узлов с динамическими IP-адресами
добавьте IP-адрес WINS-сервера – 192.168.1.1 в свойствах соответствующей области сервера DHCP
Анализ записей службы WINS
Откройте консоль управления службой WINS
Раскройте информацию о вашем сервере

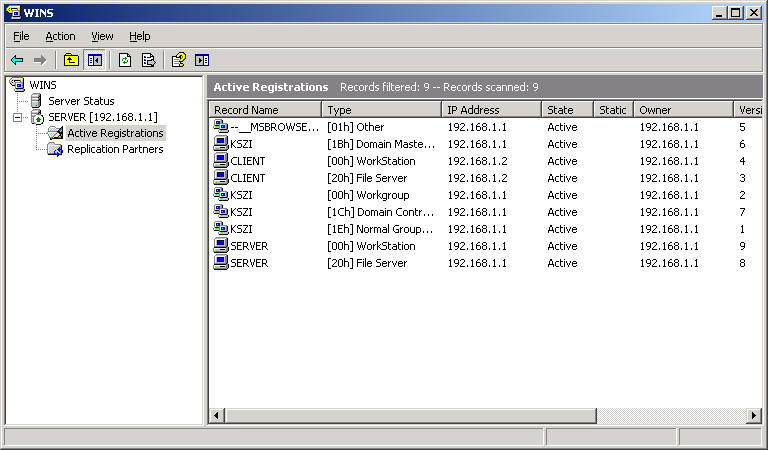

Щелкните правой кнопкой мыши на "Активные регистрации" —"Отобразить записи" — Кнопка "Найти"- Выберите мышью "Активные регистрации"
Изучите записи севера WINS
8. Включение и настройка службы маршрутизации и удаленного доступа
Откройте консоль "Routing and Remote Access":
Кнопка "Start" —"All programs" — "Administrative Tools" — "Routing and Remote Access"
Запустите мастер настройки службы:
Щелкнуть правой кнопкой мыши на имени сервера — Выбрать "Configure and Enable Routing and Remote Access" - Выбрать "Custom configuration" — Выбрать все службы
9. Настройка параметров сервера и разрешений на подключение к серверу через Active Directory
Настройте параметры сервера:
Щелкнуть правой кнопкой мыши на имени сервера — "Properties" — Закладка "IP" — Выбрать "Static address pool" — Кнопка "Add" — "Start IP" — ввести 192.168.1.1 — "End IP" — ввести 192.168.1.10
Разрешите пользователю "Администратор" подключения к службе удаленного доступа:
Консоль "Active Directory Users and Computers" — Свойства пользователя "Администратор" — Закладка "Dial-in" — Выбрать "Allow Access"
10. Настройка и подключение клиента виртуальной частной сети (VPN-клиента)
В этом задании наш сервер в домене будет выполнять роль сервера удаленного доступа, клиент будет VPN-клиентом.
Запустите мастер настройки клиентских подключений у клиента:
Кнопка "Start" — "Control Panel" — "Network Connections" — "New connections Wizard"
Выполните настройку клиентского подключения:
Выбрать "Connect to the network at my workplase"
Выбрать "Virtual private network connection"
Имя подключения (введите имя вашего сервера)
Выбор VPN-сервера (введите IP-адрес сервера)

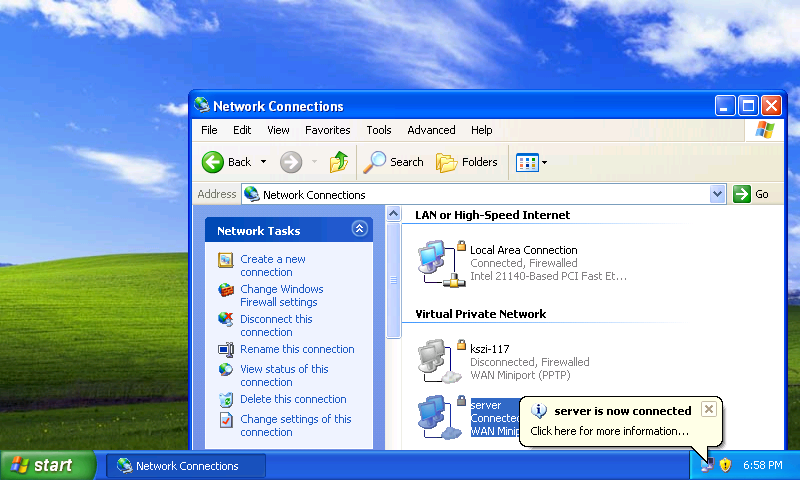

Подключитесь к серверу удаленного доступа:
В панели подключения введите имя пользователя и пароль — Кнопка "Connect" (система произведет подключение к серверу)
Проверьте настройки сетевых интерфейсов вашего компьютера:
На обоих сервере и клиенте домена введите в командной строке команду ipconfig /all
Изучите настройки сетевых интерфейсов сервера
На сервере, выполняющем роль сервера удаленного доступа, в консоли "Routing and Remote Access", в разделе "Remote Access Clients" изучите состояние подключенного к вашему серверу компьютера
11. Запуск программы резервного копирования и восстановления данных
Запустите программу резервного копирования и восстановления данных: Кнопка "Start" —"Run" —"ntbackup" —Кнопка "ОК"
На открывшейся панели убрать галочку у поля "Always start in wizard mode - Всегда запускать в режиме мастера" (если такая страничка появилась при запуске программы) - Кнопка "Cencel"
12. Настройка параметров программы резервного копирования и восстановления данных
Запустите программу резервного копирования и восстановления данных: Кнопка "Start" —"Run" —"ntbackup" —Кнопка "ОК"
Настройте параметры журнала архивации:

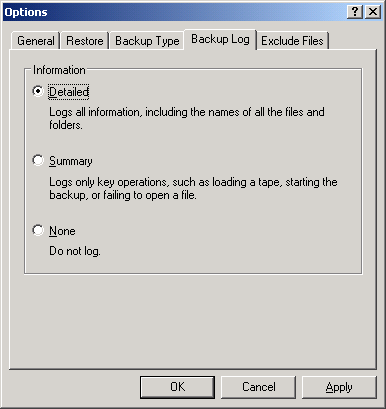

Откройте меню "Tools" — "Options" — На закладке "Backup Log" — Установите тип информации - "Detailed"
Закройте программу
13. Создание резервной копии папки с документами
Запустите программу резервного копирования и восстановления данных
Выберите данные для архивирования:

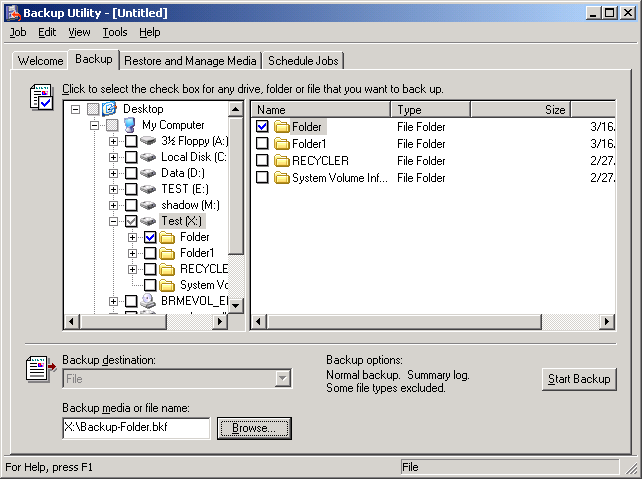

Закладка "Backup" — В левой части окна выберите папку для архивации (например, папка X:\Folder)
Выберите место для создания архива:
В поле "Backup Madia or file name - Носитель архива или имя файла" укажите путь и имя файла архива (например, X:\Backup-Folder.bkf)
Создайте резервную копию (Кнопка "Start backup")
По окончании процесса архивирования изучите отчет об архивировании: Кнопка "Отчет"
Закройте программу
14. Удаление документа из папки
Удалите один из документов в той папке, для которой была создана резервная копия (любой документ в папке X:\Folder)
15. Восстановление документа из резервной копии
Запустите программу резервного копирования и восстановления данных

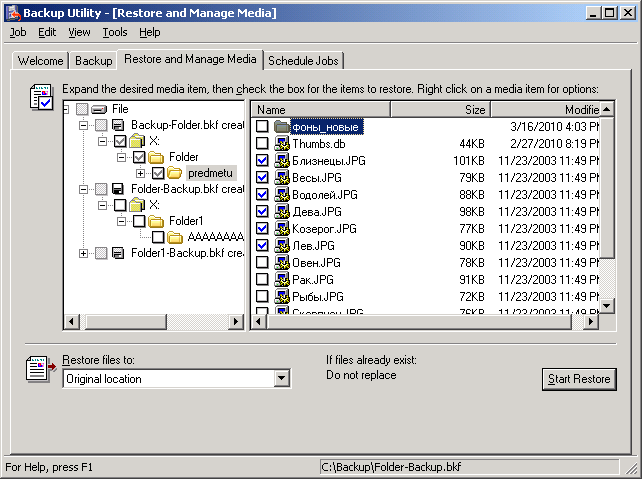

Откройте каталог резервной копии (Закладка "Восстановление и управление носителем")
Если в правой части окна нет каталога созданного архива, то каталогизируйте созданный вами архив
Выберите файл для восстановления:
В открывшемся каталоге раскройте папки до нужного уровня, найдите и выберите файл, который нужно восстановить (восстановите ранее удаленный файл)
Выберите место для восстановления:
В поле "Восстановить файлы в" выберите "Исходное размещение"
Выполните восстановление.

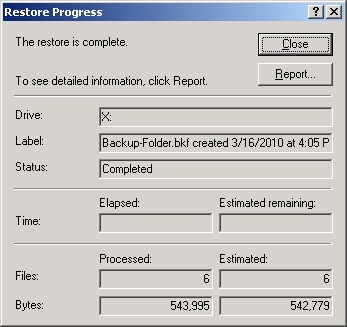

По окончании процесса восстановления изучите отчет об архивировании
Закройте программу
Проверьте правильность восстановления файла
16. Создание резервной копии состояния системы
Запустите программу резервного копирования и восстановления данных
Выберите данные для архивирования:

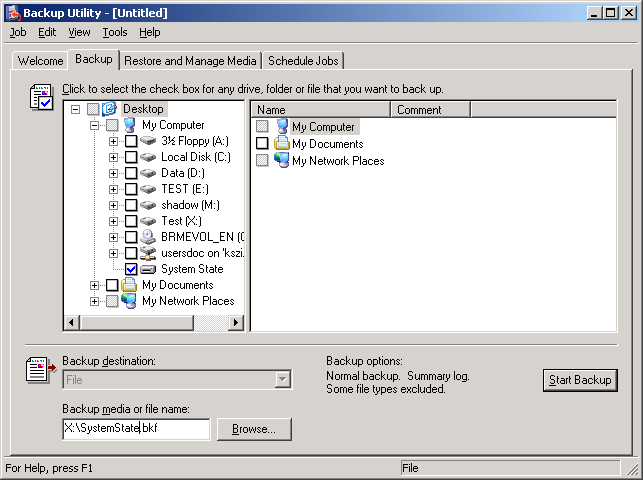

Закладка "Backup" — В левой части окна выберите System State
Выберите место для создания архива:
В поле "Носитель архива или имя файла" укажите путь и имя файла архива (например, X:\System.bkf)
Создайте резервную копию (Кнопка "Start Backup")
По окончании процесса архивирования изучите отчет об архивировании
Закройте программу
