5.1.6 Дослідження принципів завадостійкого кодування на установці ”Код Хеммінга”
Дана установка демонструє роботу коду Хеммінга. Вона складається з передавача сигналів, каналу передачі сигналів і приймача. Передавач складається з формувача інформаційного слова на перемикачах SА1 – SА3 і генератора розрядів парності, зібраного на логічних елементах ВИКЛЮЧНЕ АБО. У якості елементів ВИКЛЮЧНЕ АБО використовується мікросхема К555ЛП5 (7486).
Приймач складається з генератора розрядів парності, блоку порівняння контрольних розрядів (рис. 5.3), ОЗП та блоку індикації. Генератор розряду парності зібраний по тій же схемі, що й у передавачі. Блок порівняння контрольних розрядів порівнює інформаційне слово, сформоване генератором розрядів парності, що надійшло з передавача з інформаційним словом, сформованим генератором розрядів парності приймача. Виявлена інформаційна помилка надходить на ОЗП, де вона декодується, а потім надходить на інформаційне табло. ОЗП зібраний на програмованій логічній матриці (ПЛМ). У якості елемента ВИКЛЮЧНЕ АБО використовують мікросхему К555ЛН1.

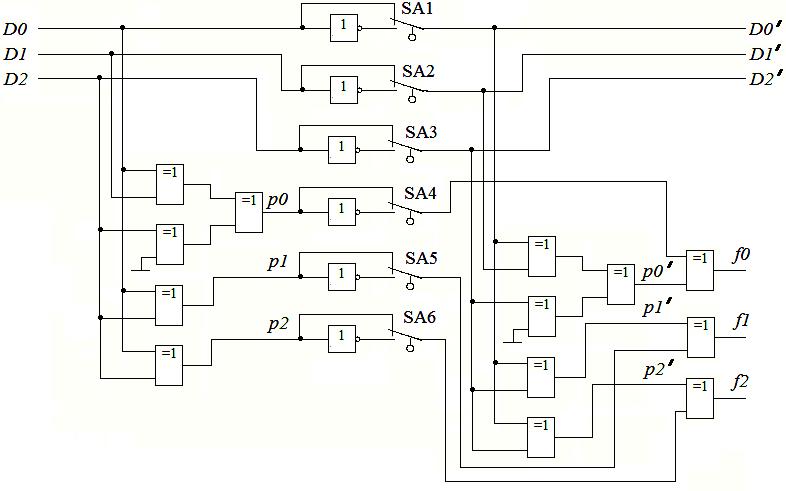

Рисунок 5.3 – Схема установки ”Код Хеммінга”
Прошивання ПЛМ виконується діодами КД522; резисторами (R1 – R7) 10 кОм. На виході ПЛМ використовується підсилювач за струмом, зібраний на транзисторах (VT1 – VT8) n-p-n типу (КТ315) і обмежувальні резистори (R8 – R15) 220 Ом. Інформаційне табло представляє ряд світлодіодів, які мають кожний своє значення: помилка; помилка по шині D0, D1, D2, P0, P1, P2; непереборна помилка. Код помилок і їхнє декодування представлені в таблиці 5.6.
Таблиця 5.6 - Код помилок і їхнє декодування
Наявність помилки |
Індикатор |
||||||||||||
D0 |
D1 |
D2 |
P0 |
P1 |
P2 |
VD1 |
VD2 |
VD3 |
VD4 |
VD5 |
VD6 |
VD7 |
VD8 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
У табл. 5.6 використовуються позначення: VD1 – світлодіод індикації будь-якої помилки, VD2 – світлодіод індикації помилки D0, VD3 – світлодіод індикації помилки D1, VD4 – світлодіод індикації помилки D2, VD5 – світлодіод індикації помилки P0, VD6 – світлодіод індикації помилки P1, VD7 – світлодіод індикації помилки P2, VD8 – світлодіод індикації невиправляємої помилки.
Всі інші комбінації ведуть до неправильного визначення помилки, а так само і до неправильного виправлення цієї помилки.
