2.2. Составление схем замещения приведением параметров всех элементов к одной ступени напряжения
В составе современных электрических систем совместно работают сети многих номинальных напряжений, связанные друг с другом трансформаторами и автотрансформаторами. Для выполнения расчетов, как установившихся режимов такой системы, так и переходных процессов, прежде всего, необходимо составить схему замещения системы. Применяются два подхода к составлению схем замещения. При первом подходе наличие трансформаторных связей между сетями отражается включением в схему замещения идеальных трансформаторов, второй подход предусматривает приведение параметров системы и ее режима к одной ступени напряжения. При расчетах электромагнитных переходных процессов без использования ЦВМ применяется второй подход, поскольку приведение параметров позволяет четче выявить особенности режима и упростить применение обобщенных методов для их расчета.
Таким образом, независимо от того, ведется ли расчет в именованных или относительных единицах, составление схемы замещения сводится к замене магнитосвязанных цепей одной электрической цепью путем приведения параметров элементов различных ступеней напряжения, т.е. ЭДС и сопротивлении к одной ступени напряжения, принятой за основную.
Расчет сводится к определению токов и напряжений на основной ступени, а значения натуральных (истинных) токов и напряжений на других ступенях напряжения находятся обратным пересчетом в соответствии с коэффициентами трансформации трансформаторов. Само приведение осуществляется на основе соотношений, вытекающих из теории трансформаторов.
При расчетах, как в именованных, так и в относительных единицах, различают точное и приближенное приведение. Приведение называется точным, если оно проводится по действительным коэффициентам трансформации. Если же при приведении действительные коэффициенты трансформации заменяются отношениями средних номинальных напряжений ступеней, которые они связывают, то такое приведение называют приближенным.
2.2.1. Точное приведение в именованных единицах

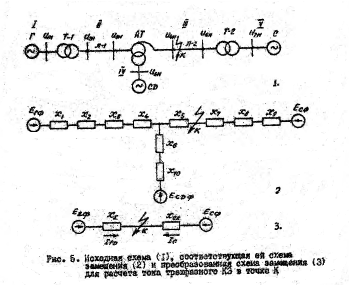

Рассмотрим
схему части электрической системы,
состоящей из сетей нескольких
номинальных напряжений, приведенную
на рис. 5.1. Здесь
- номинальные междуфазные напряжения
обмоток трансформаторов и
автотрансформаторов при установленных
на них ответвлениях. В схеме пять
ступеней напряжения I-V.
Составление схемы замещения состоит
в переходе от указанной схемы к схеме,
приведенной на рис. 5.2. При ее составлении
учтено, что при упрощенных расчетах в
условиях проектирования учитывают
только реактивные сопротивления
элементов, пренебрегают токами
намагничивания трансформаторов и
емкостными проводимостями линий.
Приведение начинают с выбора основной ступени напряжения. Выберем в качестве основной ступень III, на которой произошло короткое замыкание, и приведем сопротивления всех элементов системы и ЭДС к этой ступени.
Из теории трансформаторов нам известно, что, приняв в качестве основной первичную обмотку трансформатора, приведенные напряжения, токи и сопротивления вторичной обмотки находят по формулам
;
;
;
,
Под
коэффициентом трансформации трансформаторов
и автотрансформаторов понимают отношение
номинального напряжения его обмотки,
обращенной в сторону основной ступени,
к аналогичному напряжению его другой
обмотки, обращенной в сторону ступени,
элементы которой приводятся.
Если сопротивления и ЭДС элементов заданы в относительных единицах при номинальных условиях, то их именованные значения определяются как:
;
;
,
которые следуют из (2.1-4), (2.1-9) и (2.1-10).
Для схемы рис. 5.2, опуская знак приведения, получаем:
;
,
где
;
;
;
;
;
;
;
;
где
;
;
,
где
Аналогично приводятся к основной ступени сопротивления остальных элементов схемы.
В приложении приведен алгоритм расчета параметров при точном приведении в именованных единицах.
