4.3. Зависимости к обоснованию коэффициента использования сцепления

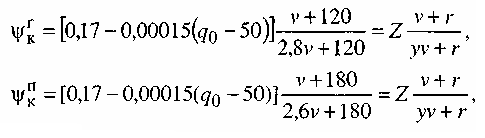

Расчетные коэффициенты трения колодок φкр (см. формулу 6) и сцепления колес с рельсами для грузового ψгк и пассажирского ψпк подвижного состава определяются следующими выражениями:
(4.24)
(4.25)
где Z, r, у— коэффициенты.
Таким образом, на основании выражений (21—25 и 6), после подстановки и взятия интеграла коэффициент использования сцепления рассчитывается по формуле:
(26)
Для некоторых, часто эксплуатируемых типов подвижного состава с различными темпами тормозного нажатия, загрузкой вагонов и материалом тормозных колодок коэффициенты ηυ и ηφ/ψ формулы (22) представлены на рис. 4, 5.
Анализ приведенных зависимостей показывает, что коэффициент ηφ/ψ при композиционных тормозных колодках в 2-3 раза выше, чем при чугунных, и растет, в отличие от последних, при повышении скорости движения.

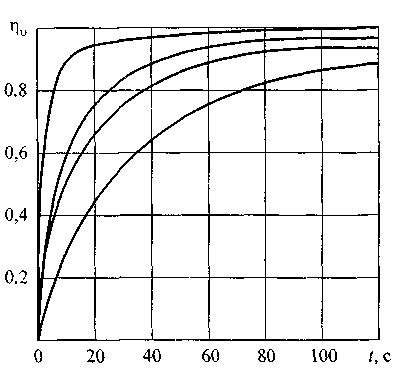

Рисунок 4. Зависимость коэффициента темпа тормозного нажатия от длины поезда:
1 — длинный поезд до 1600 м, α= 0,07;
2— короткий поезд до 500 м, α= 0,15;
3—пассажирский поезд на пневматическом управлении, α= 0,2;
4—пассажирский поезд с ЭПТ, α= 1,0
Ктроме того, для пассажирских вагонов этот показатель ниже, чем для грузовых с ростом загрузки которых он увеличивается.
Таким образом, эффективность реализации сцепления во всем диапазоне скоростей без дополнительных регулирующих устройств можно повысить, в основном, применением более совершенных тормозных колодок из специальных материалов и ростом темпов изменения тормозного нажатия, одновременно обеспечивающих удовлетворительную динамику в поездах.

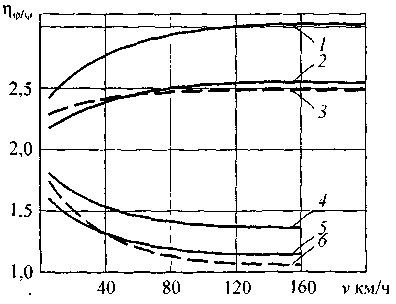

Рисунок 5. Зависимость коэффициента отношения трения к сцеплению при остановочном торможении: 1,2,3- для композиционных тормозных колодок соответственно грузового поезда с осевыми нагрузками 210, 60 кН и пассажирского поезда; 4,5,6 – то же для чугунных тормозных колодок.
Таблица.5.

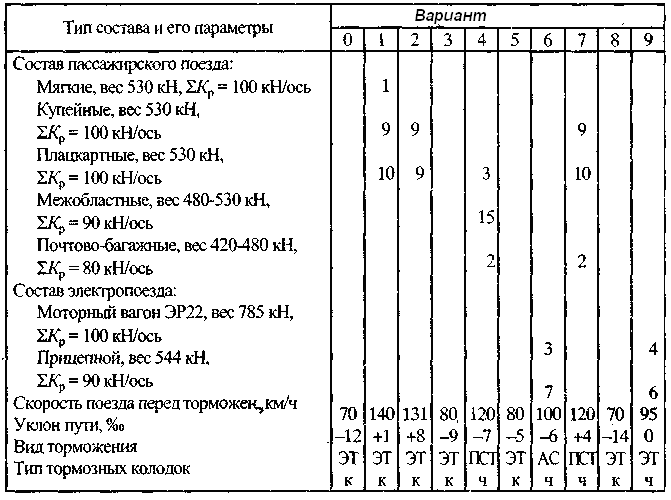

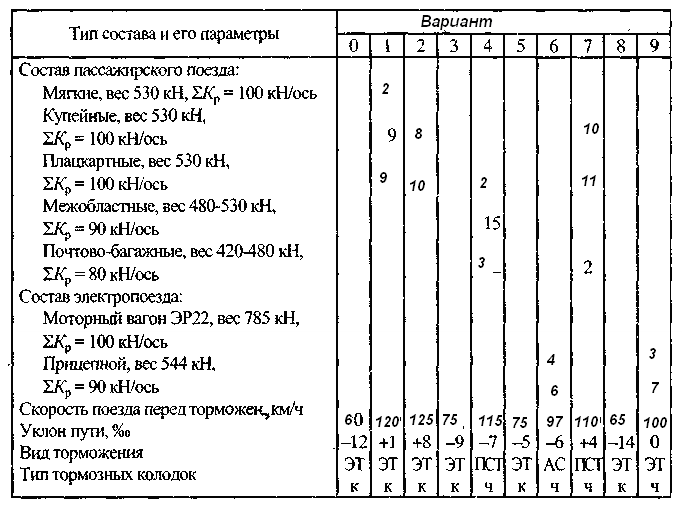

И
сходные
данные для расчета длины тормозного
пути поезда

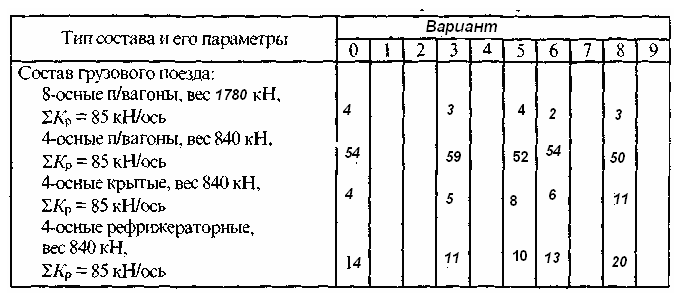

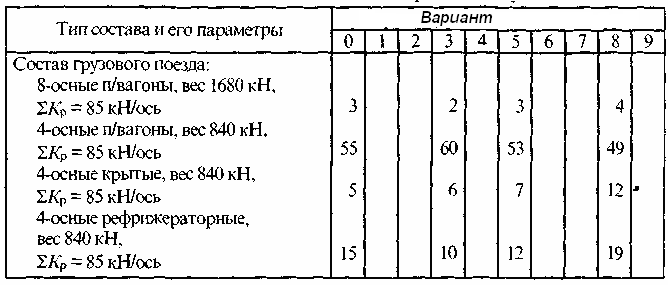

Т
аблица
6
П
римечания.
1. По заданной скорости и полученному значению υр устанавливается вид применяемых тормозов в пассажирских поездах: пневматические или электропневматические .
2. В необходимых случаях ограничиваются условия следования поезда по перегону с пониженной скоростью.
В табл. дано расчетное нажатие на одну ось, приведенное к чугунным тормозным колодкам. Все вагоны оборудованы роликовыми подшипниками.
Тип электровоза и количество секций принять самостоятельно.
