Запоминающие элементы триггеров, управляемые перепадом тактирующего сигнала - зэзэ триггеров, собранные по ms схеме
MS схема всегда срабатывает по заднему фронту синхроимпульса,
т.е. при снятии активного уровня сигнала С (для элементов И-НЕ переход из «1» в «0», а для ИЛИ-НЕ при переходе из «0» в «1»)
Таблица 3.9 - Подграф переходов MS схемы на элементах И-НЕ.
Qs |
f1 |
F2 |
Qs+1 |
0 |
0 |
— |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
— |
0 |
1 |

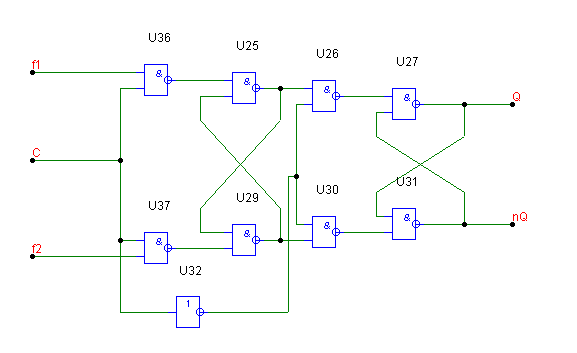

Рисунок 3.7 - MS схема на элементах И-НЕ с инвертором в цепи тактирования.
Таблица 3. 10 - Подграф переходов для ЗЭ по MS схеме на элементах ИЛИ-НЕ.
Qs |
f1 |
F2 |
Qs+1 |
0 |
— |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
— |
1 |

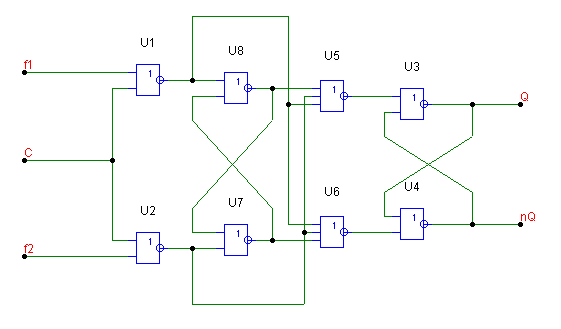

Рисунок 3.8 - Комбинационная схема ЗЭ по MS схеме на ИЛИ-НЕ с запрещающими связями.
- Зэзэ по схеме трёх триггеров
Схема трех триггеров всегда срабатывает по переднему фронту синхроимпульса, т.е. при подаче активного уровня сигнала С (для элементов И-НЕ переход из «0» в «1», а для ИЛИ-НЕ при переходе из «1» в «0»)
Таблица 3.11 - Подграф переходов ЗЭ по схеме трёх триггеров на И-НЕ.
Qs |
f1 |
F2 |
Qs+1 |
0 |
1 |
— |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
— |
1 |
1 |

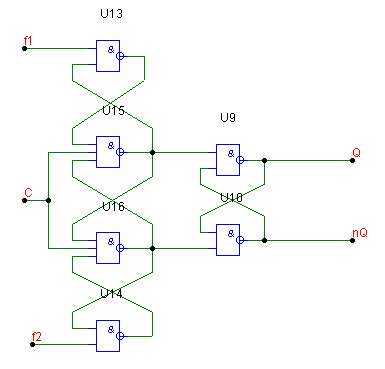

Рисунок 3.9 - ЗЭ по схеме трёх триггеров на элементах И-НЕ.
Таблица 3.12 - Подграф переходов ЗЭ по схеме трёх триггеров на ИЛИ-НЕ.
Qs |
f1 |
F2 |
Qs+1 |
0 |
— |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
— |
1 |

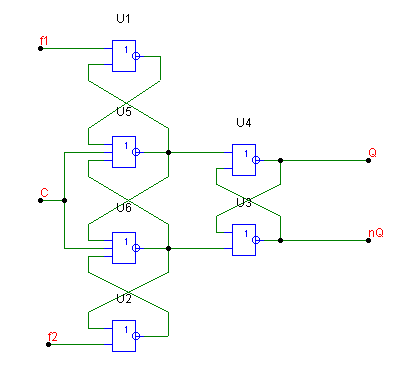

Рисунок 3.10 - Комбинационная схема ЗЭ по схеме трёх триггеров на элементах ИЛИ-НЕ.
Задания, выполняемые в расчетно-графической работе
1. Построить и начертить в протоколе триггеры RS, RSE, RSS, RSR управляемые уровнем тактирующего сигнала на элементах И-НЕ и ИЛИ-НЕ.
2.Построить и начертить в протоколе триггеры T, JK, D, DV, управляемые перепадом тактирующего сигнала на элементах И-НЕ и ИЛИ-НЕ по MS схеме и по схеме трех триггеров
3.Построить и начертить триггер по MS схеме на элементах ИЛИ-НЕ и по схеме трех триггеров на элементах И-НЕ в соответствии с таблицей вариантов (таблица 3.13). Номер варианта соответствует порядковому номеру в журнале.
Таблица 3.13 – Варианты заданий
t s |
t S+1 |
|||||||||||||||
x1 |
x2 |
Q ‑ |
||||||||||||||
Варианты |
||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
||
0 |
0 |
QS |
QS |
QS |
1 |
|
QS |
QS |
1 |
0 |
0 |
0 |
|
|
1 |
|
0 |
1 |
1 |
0 |
0 |
QS |
QS |
1 |
|
|
1 |
QS |
|
1 |
1 |
0 |
QS |
1 |
0 |
0 |
1 |
|
|
0 |
0 |
0 |
QS |
QS |
|
QS |
0 |
QS |
|
1 |
1 |
1 |
|
|
1 |
0 |
1 |
|
1 |
0 |
|
1 |
1 |
QS |
0 |
QS |
0 |
|
|
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
0 |
0 |
QS |
QS |
QS |
1 |
|
QS |
QS |
1 |
0 |
0 |
0 |
|
|
1 |
|
0 |
1 |
1 |
0 |
0 |
QS |
QS |
1 |
|
|
1 |
QS |
|
1 |
1 |
0 |
QS |
1 |
0 |
0 |
1 |
|
|
0 |
0 |
0 |
QS |
QS |
|
QS |
0 |
QS |
|
1 |
1 |
1 |
|
|
1 |
0 |
1 |
|
1 |
0 |
|
1 |
1 |
QS |
0 |
QS |
0 |
