4. Дифманометр поплавковый типа дп-710р

Рассмотрим некоторые типы поплавковых дифманометров. На рис. 13 показана схема устройства самопишущего поплавкового дифманометра-расходомера с ртутным заполнением типа ДП-710Р. Прибор состоит из поплавкового плюсового 4 и сменного минусового 12 сосудов, соединенных 11-образно. Меняя сменный сосуд, можно изменять предельные номинальные перепады давления для данного типа прибора в пределах следующих значений: 630; 1000; 1600; 2500 кгс/ма (6300; 10 000; 16 000; 25 000 Па) и 0,40; 0,63; 1,00 кгс/сма (0,040; 0,063; 0,100 МПа). Если этим предельным номинальным перепадам давления присвоить семь порядковых номеров, то номер перепада давления будет соответствовать номеру сменного сосуда. Диаметр плюсового сосуда этих дифманометров равен 78,0 мм, а высота полного хода поплавка - 35,25 мм.

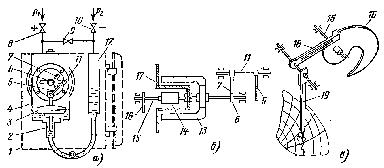

Рис. 13. Дифманометр поплавковый типа ДП-710Р

В рассматриваемом приборе движение поплавка 3 передается рычажно-секторному механизму 5 и 7, преобразующему линейное перемещение поплавка в угловое перемещение шестерни 6. Связь этого механизма, находящегося в сосуде 4 под рабочим-давлением, с отсчетным устройством, расположенным в корпусе прибора 1 под атмосферным давлением, осуществляется с помощью шестерни 6 магнитной муфты (рис. 13, б).

Магнитная муфта состоит из ведущего магнитопровода П-образной формы 13, ведомого ромбовидного постоянного магнита 14 и разделяющего их стакана 17, выполненного из немагнитного материала. Магнитопровод 13 имеет общую ось с шестерней 6, находящейся в зацеплении с сектором 7, сидящем на оси 11. Ось 11 является одновременно и осью рычага 5, связанного с поплавком (рис. 13, с). На оси 15, являющейся одновременно и осью ведомого ромбового магнита, жестко насажено лекало 16, профиль которого рассчитан по квадратичной зависимости.

На рис. 13, в показан самопишущий механизм прибора, предназначенного для измерения расхода вещества. По профилю лекала 16, насаженного на оси 15 магнитной муфты, скользит щуп 18, на оси которого жестко насажено перо 19 для непрерывной записи показаний прибора на дисковой диаграммной бумаге. Привод диаграммы осуществляется от синхронного двигателя, а у некоторых модификаций приборов - от часового механизма. На оси щупа может быть закреплен кривошип, который соединяют с рычагом интегратора. Этот кривошип используется также для передачи угла поворота щупа к трибко-секторному механизму показывающего дифманометра.

Дифманометр снабжен предохранительным клапаном 2 (рис. 13, с), который исключает возможность выброса ртути из прибора при одностороннем плюсовом давлении. Прибор включается в работу с помощью вентилей 8 и 10, которые имеют устройство для продувки Соединительных линий. Для выравнивания давления в сосудах при пуске прибора или поверке его на нуль служит уравнительный вентиль Р.

Дифманометры, предназначенные для измерения разности давлений и уровня жидкости, лекалом не снабжаются. У этих приборов на ось 15 магнитной муфты насаживается шестерня, которая с помощью сектора и четырехзвенника сочленяется с держателем (мостиком) пера.

Некоторые модификации дифманометров поплавковых могут быть снабжены сигнальным устройством, интегратором или пневматическим преобразователем с унифицированным пневматическим выходным сигналом.

Рассмотренный дифманометр типа ДП-710Р рассчитан на предельное допускаемое рабочее избыточное давление 250 кгс/см2 (25 МПа). Днфманометры-расходомеры, применяемые для измерения расхода жидкостей, газов и пара по перепаду давления в сужающем устройстве, имеют класс точности 1, а дифманометры-перепадомеры и уровнемеры- 1 и 1,5.
