46.Виды контактных подвесок

Наиболее распространённые виды подвесок

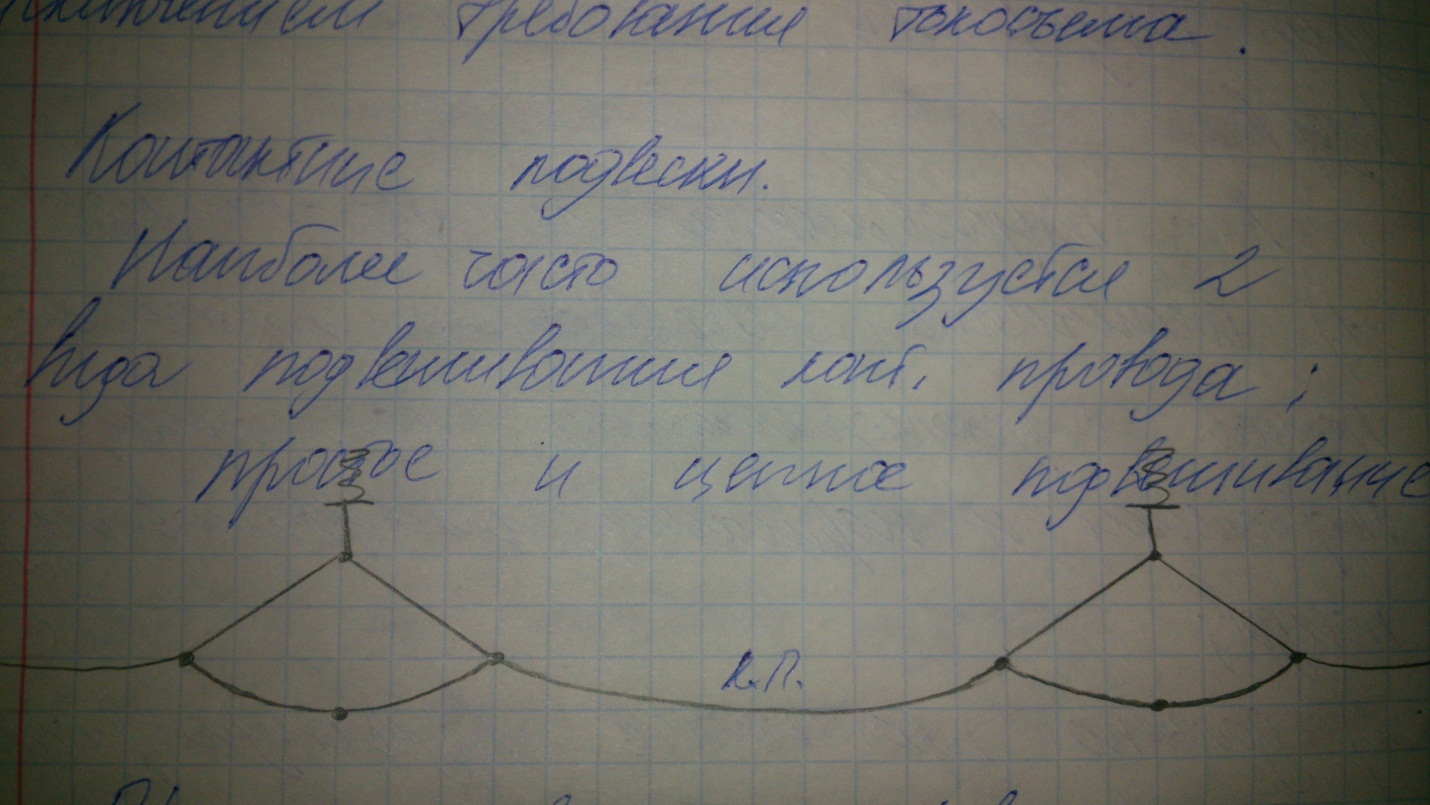

Простая контактная подвеска — провод, свободно висящий между расположенными на опорах точками подвеса. Применяются в настоящее время только для устройства контактной сети в условиях карьеров, а также для трамвайных линий.

Поперечно-цепная контактная подвеска — контактный провод между опорами контактной сети висит не свободно, а на часто расположенных проволоках, называемых струнами, которые прикреплены другим концом к несущему тросу.

Продольно-цепная контактная подвеска — вдоль трассы натянут продольный трос, подвешенный на жёстких или гибких поперечинах. К нему с помощью струн подвешен контактный провод. Такая подвеска очень эластичная; благодаря этому, контактный провод меньше изнашивается, что продлевает срок его службы.

Пространственно-ромбовидная контактная подвеска — имеет два несущих троса и два контактных провода. Контактные провода образуют в плане ромбовидные фигуры, симметричные относительно оси пути. Несущие тросы располагаются по обе стороны от оси пути и жёстко закреплены на горизонтальной консоли одиночной опоры или на жесткой поперечине в точках подвеса через изоляторы. Попролётная температурная компенсация этого типа подвески исключает продольную сдвижку и обеспечивает лучшие динамические характеристики контактной сети, нежели вертикальные подвесы. Особые преимущества имеет при монтаже в тоннелях из-за малых вертикальных размеров[1]

47. Основные элементы и конструкции кс

Основными элементами контактной сети являются:

• Опоры и опорные конструкции

• Контактные подвески

• Арматура и спецчасти

• Контактные, питающие и усиливающие провода, подключённые к электрической сети

Наиболее распространённые виды подвесок

• Простая контактная подвеска — провод, свободно висящий между расположенными на опорах точками подвеса. Применяются в настоящее время только для устройства контактной сети в условиях карьеров, а также для трамвайных линий.

• Поперечно-цепная контактная подвеска — контактный провод между опорами контактной сети висит не свободно, а на часто расположенных проволоках, называемых струнами, которые прикреплены другим концом к несущему тросу.

• Продольно-цепная контактная подвеска — вдоль трассы натянут продольный трос, подвешенный на жёстких или гибких поперечинах. К нему с помощью струн подвешен контактный провод. Такая подвеска очень эластичная; благодаря этому, контактный провод меньше изнашивается, что продлевает срок его службы.

• Пространственно-ромбовидная контактная подвеска — имеет два несущих троса и два контактных провода. Контактные провода образуют в плане ромбовидные фигуры, симметричные относительно оси пути. Несущие тросы располагаются по обе стороны от оси пути и жёстко закреплены на горизонтальной консоли одиночной опоры или на жесткой поперечине в точках подвеса через изоляторы. Попролётная температурная компенсация этого типа подвески исключает продольную сдвижку и обеспечивает лучшие динамические характеристики контактной сети, нежели вертикальные подвесы. Особые преимущества имеет при монтаже в тоннелях из-за малых вертикальных размеров

48.
