7. Особливості застосування імс кмон.

1. Невикористовувані входи «в повітрі» не залишають, а під’єднують до констант, причому під’єднання до задіяних ніжок можливе, але не бажане через зменьшення швидкожії і збільшення навантаження на джерело сигналу.

2. Рівні логічної «1» і «0» співпадають з рівнями джерела живлення і землі, тому до джерела живлення підключаються напряму, навідміну від ТТЛ(Ш), в яких рівень логічної «1» на 1,5...2В меньше за Uж.

3. Низький вихідний опір при підключенні до таких же елементів

4. Висока стійкість до дистабілізуючих факторів

5. Широкий діапазон вхідних напруг (-3В до +18В)

6. Для збільшення навантажувальної здатності – допускається об’єднання вхідного і вихідного двох елементів.

8. Класифікація тригерів.

Трігер – це послідовнісні схеми з пам’яттю. Вих.сигнал у загальних випадках залежить не лише від сигналів, що подаються на вх., але від сигналів, що діяли на них перед тим. Тобто якщо стан вих.у комб.схем.в б.-л. час визначає стан на вході: x=f(x), то стан у послідовній системі (ЦА) визн.складн.ф-лою : Y=f(x,Q). Тобто ЦА є не лише перетв.сигн., але і пристр., що зберігає попередню та біжучу інформацію. Ця властивість забезпечується появою у цих схемах зворотнього зв’язку. Осн.посл.схем вваж.трігер-елем., що має 2 стійких стани (Q=1 або Q=0), тому такі схеми назив.ще бістабільними. В якому з цих двох станів опиняється трігер залежить від сигналу на входах тригера і його попередн.стану.

Тип тригерів визначає алгоритм його роботи. В залежності від алгоритму роботи він може мати 3 типи входів:

• встановлюючий

• інформаційний

• керуючий

Тригери можна поділити по способу прийому інфи на такі типи:

Тактовані (синхронні)	Нетактовані (асинхронні)
Зміна сигналу можлива тільки в момент присутності відповідного сигналу на тактовому вході	Зміна стану відбувається зразу після зміни потенціалу на його встановлюючих входах

Тактування може здійснюватися потенціалом (керовані рівнем) або перепадом потенціалу (керовані фронтом), вони ще називаються динамічно керовані. В І випадку сигнали на керуючих входах впливають на стан тригера тільки при відповідному потенціалі на тактовому вході. В ІІ випадку: вплив керуючого сигналу проявляється тільки в момент переходу 0->1 або навпаки (динамічні входи) на тактовому вході.

Є універсальні тригери, що можуть працювати як в синхронному так і асинхронному режимах.

По логіці роботи тригери поділяються на: RS, RSC, D, JK

RS тригер має 2 встановлюючі входи і є асинхронним.

D (лічильний тригер). Має 1 вхід. Його стан повторяє вх сигнал але з затримкою, яка визначається тактовим сигналом.

JK – має входи встановлення і скиду, але на відміну від RS-тригера допускає ситуацію коли на обидва ці входи подається логічна «1»

D, JK – можуть бути простими і універсальними

9. Тригери типу rs та rsc.

Трігер – це послідовнісні схеми з пам’яттю. Вих.сигнал у загальних випадках залежить не лише від сигналів, що подаються на вх., але від сигналів, що діяли на них перед тим. Тобто якщо стан вих.у комб.схем.в б.-л. час визначає стан на вході: x=f(x), то стан у послідовній системі (ЦА) визн.складн.ф-лою : Y=f(x,Q). Тобто ЦА є не лише перетв.сигн., але і пристр., що зберігає попередню та біжучу інформацію. Ця властивість забезпечується появою у цих схемах зворотнього зв’язку. Осн.посл.схем вваж.трігер-елем., що має 2 стійких стани (Q=1 або Q=0), тому такі схеми назив.ще бістабільними. В якому з цих двох станів опиняється трігер залежить від сигналу на входах тригера і його попередн.стану.

Тип тригерів визначає алгоритм його роботи. В залежності від алгоритму роботи він може мати 3 типи входів:

• в становлюючий

• інформаційний

• керуючий

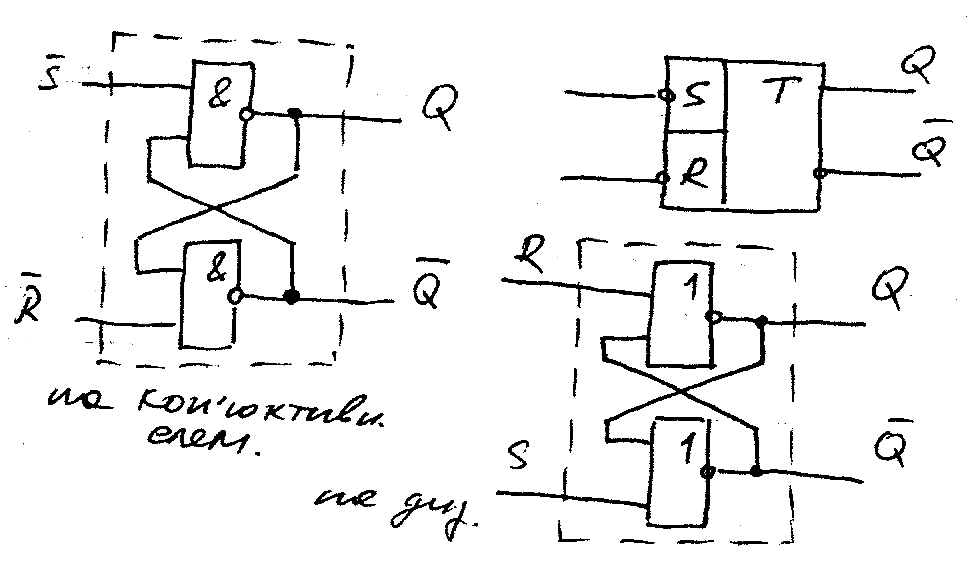

RS тригер має 2 встановлюючі входи і є асинхронним (Зміна стану відбувається зразу після зміни потенціалу на його встановлюючих входах).

При под.на вх.S акт.рівеню трігер вст.в «1».

При подачі на R вх.тріг.скидається в «0»

Для тригера цього типу не припуст. одночасне подання акт.рівнів на обидва вх., бо трігер не може встанов.одночасн.в «0» і «1»

& V

R	S	Qt+1
0	0	Qt	Зберігання
0	1	1	Встановл. в 1
1	0	0	Встановл. в 0
1	1	-	Заборонено

R	S	Qt+1
0	0	-	Заборонено
0	1	0	Встановл. в 0
1	0	1	Встановл. в 1
1	1	Qt	Зберігання

Таблиця переходів (табл.ф-цій збудження)

Q_t Q_t+1 R S 0 0 x 0 Q_t- попередній стан

0 1 0 1 Q_t+1 – поточний стан

1 0 1 0 х – будь-яке значення 0 або 1

1 1 0 x

Характеристично р-ня отримання з цих табл.за правилами алгебри-логіки:

Q_t+1 = R*S V R*Q_t = R*(S V Q_t)

Залежність Q_t+1 від Q _t характ.власт.трігера запам’ятовувати попередній стан

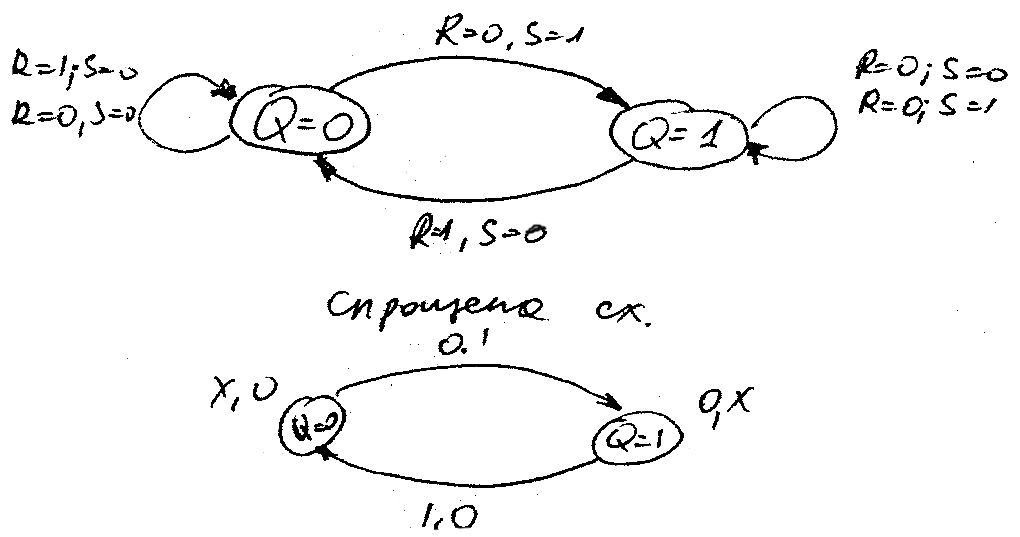

Існує, ще графічний опис трігера

RSС-тригер (RS – синхронний.)

R	S	C	Qt+1
x	x	0	Qt	Зберіг.
0	0	X	Qt	Зберіг.
0	1	1	1	Set 1
1	0	1	0	Reset 0
1	1	1	-	Забор.

В цього тригера інформаційні входи (R і S) є тільки статичними, а керуючі (С) – обох типів. RSC тр.можна використовувати, як лічильник – подати на вх.короткі імпульси і попередньо з’єднати Q з S і Q з R. Тривалість імпульс.має бути менш.,ніж час переключення на двох елем.
