Комбинированный (позитивный и негативный) метод изготовления печатных плат.
односторонняя печатная плата (ОПП) — ПП, на одной стороне которой выполнен проводящий рисунок (рис. 8.2, а);
двусторонняя печатная плата (ДНИ) — ПП, на обеих сторонах которой выполнены проводящие рисунки и все требуемые соединения (рис. 8.2, б);
многослойная печатная плата (МПП) — ПП, состоящая из чередующихся слоев изоляционного материала с проводящими рисунками на двух или более слоях, между которыми выполнены требуемые соединения (рис. 8.2, в);

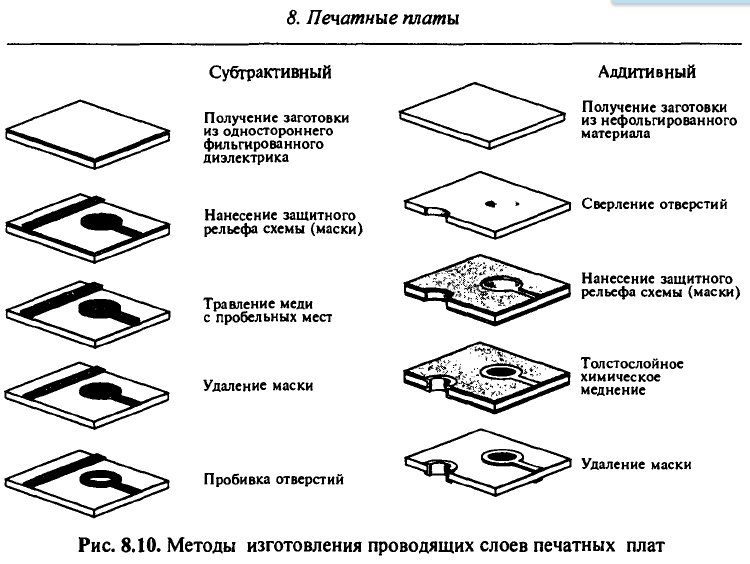

Для изготовления элементов проводящего рисунка ГШ применяются две технологии: субтрактивная и аддитивная (рис. 8.10). Субтрактивный процесс — получение проводящих рисунков путем избирательного травления участков фольги с пробельных мест. Аддитивный процесс — получение проводящего рисунка путем избирательного осаждения проводникового материала на нефольгированный«материал основания.

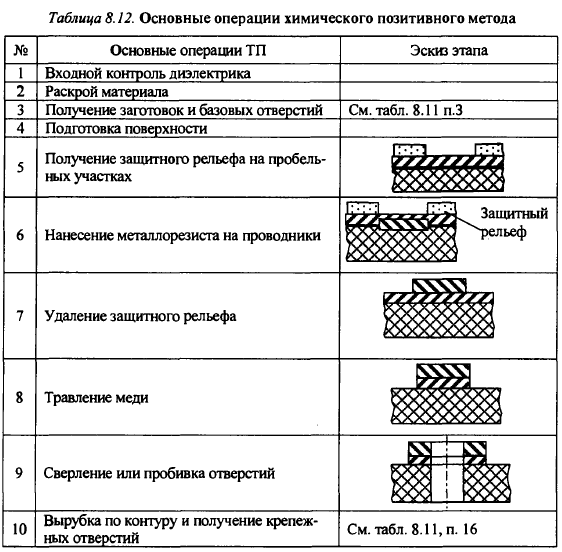

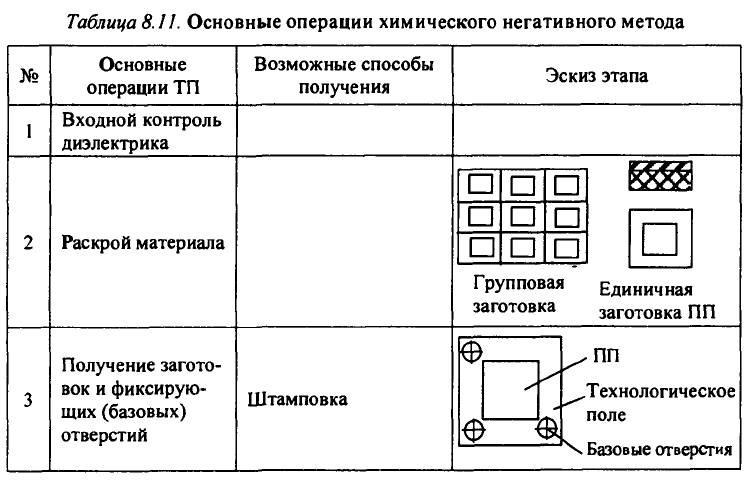

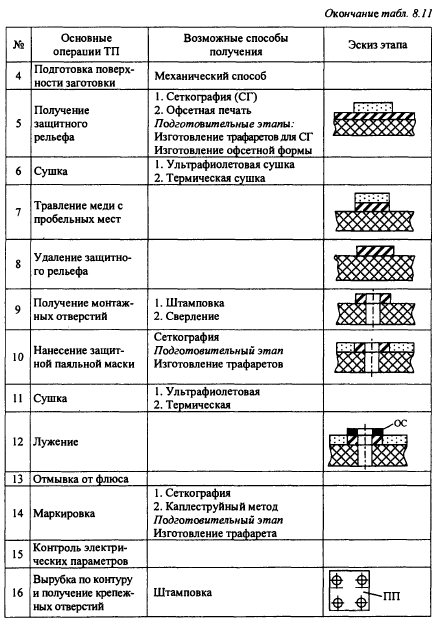

Односторонние печатные платы (ОПП), отличающиеся простотой и низкой стоимостью изготовления, изготавливаются по 1-, 2- и 3-му классам точности. Технологическое ограничение ширины проводников в таких платах составляет 0,25 мм, отверстий — 0,8 мм. Основными технологическими процессами изготовления таких плат являются химический негативный (табл. 8.11) и химический позитивный (табл. 8.12).
32. Показатели безотказности: вероятность безотказной работы, вероятность отказа
Работоспособное состояние – состояние объекта, при котором значения всех параметров, характеризующих способность объекта выполнять заданную функцию, соответствуют требованиям нормативно-технической и конструкторской документации;
Неработоспособное состояние – состояние объекта, при котором значение хотя бы одного параметра, характеризующих способность объекта выполнять заданную функцию, не соответствуют требованиям нормативно-технической и конструкторской документации;
Повреждение – событие, переводящее устройство из исправного состояния в неисправное, но при этом устройство остается работоспособным;
Отказ – событие, заключающееся в нарушении работоспособного состояния объекта;
Ремонтируемый объект – объект, для которого проведение ремонтов предусмотрено в нормативно-технической и конструкторской документации;
Наработка – продолжительность работы объекта
Классификация отказов
Внезапные – результат мгновенного скачкообразного изменения одного или нескольких параметров;
Постепенные – результат постепенного изменения параметров элементов до тех пор, пока значение хотя бы одного из них не выйдет за допустимые пределы;
Сбой – однократно возникающий самоустраняющийся отказ изделия;
Перемежающийся отказ – многократно возникающий самоустраняющийся отказ изделия одного и того же характера;
Срок службы – календарная продолжительность от начала эксплуатации объекта (или ее возобновления после ремонта определенного вида) до перехода в предельное состояние;
Технический ресурс – наработка объекта от начала его эксплуатации (или ее возобновления после ремонта определенного вида) до перехода в предельное состояние.
1
.

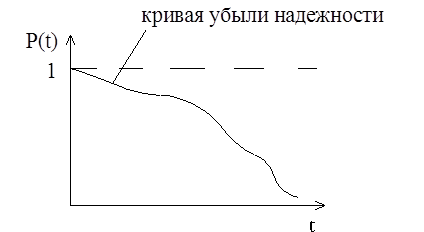

Вероятность безотказной
работы- вероятность
того, что в течение заданного времени
не произойдет отказа изделия
T- время безотказной работы , где N – число изделий в партии, Nt – число изделий, исправных к моменту времени t
f(t) – плотность распределения наработки до отказа
распределения наработки до отказа

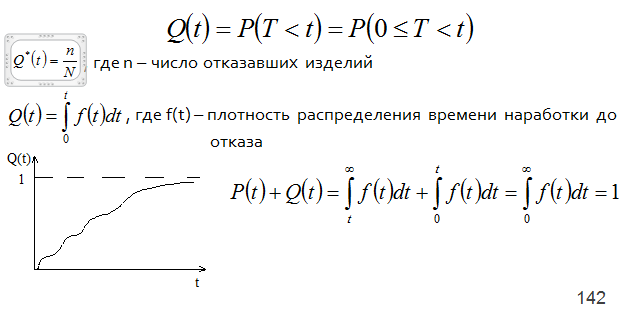

2. Вероятность отказа – вероятность того, что в течение заданного времени произойдет отказ изделия
