36. Методика расчета надежности при внезапных отказах.

1. Определяется электрический режим работы элементов и условия эксплуатации

2. Определяется количество элементов каждого типа, работающих в одинаковых условиях

3. Определяется эксплуатационная интенсивность отказов элементов каждого типа

4. Определяется интенсивность отказов изделия

- количество равнонадежных элементов i-го типа

5. Определяется вероятность безотказной работы

6. Определяется средняя наработка до отказа

41. Способы охлаждения ЭВС. Выбор способа охлаждения.

Система охлаждения – совокупность устройств и конструктивных элементов, применяемых для обеспечения нормального теплового режима

Системы охлаждения можно разделить на следующие группы:

1. Кондуктивные;

2. Воздушные;

3. Жидкостные;

4. Испарительные;

5. Радиационные;

6. Специальные;

7. Комбинированные.

1. Кондуктивные системы охлаждения реализуются в виде теплоотводящих шин, теплопроводящих паст и других кондуктивных элементов

Традиционно данный метод охлаждения применялся для плат и систем, где невозможно было организовать воздушное охлаждение – в космических применениях из-за недостаточного количества или полного отсутствия воздуха в окружающей среде, в оборонном секторе из-за исключительно высоких требований к надёжности систем.

2. Воздушные системы охлаждения используют конвективный теплообмен, в качестве теплоносителя используется воздух. Естественное воздушное охлаждение возможно при атмосферном давлении не ниже 0.5 атм

Разновидности воздушных систем:

1. Свободное воздушное охлаждение

2. Свободная вентиляция

3. Внутреннее перемешивание воздуха в корпусе

4. Принудительная вентиляция

2.1 Свободное воздушное охлаждение – естественная конвекция в герметичном корпусе

2.2 Свободная вентиляция – естественная конвекция в негерметичном корпусе

2.3 Внутреннее перемешивание воздуха в корпусе – использование вентиляторов в герметичном корпусе

2.4 Принудительная вентиляция – в корпусе делают отверстия, рядом с которыми располагают вентиляторы

2 Воздушные системы охлаждения

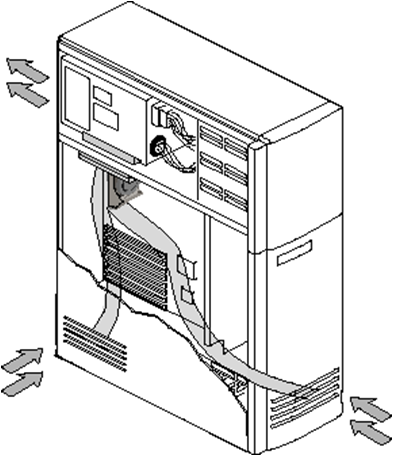

Современные стандарты по конструированию корпусов компьютеров регламентируют и способ построения системы охлаждения. Начиная с систем на базе Intel Pentium II, внедряется технология охлаждения компьютера сквозным воздушным потоком, направленным от передней стенки корпуса к задней (дополнительно воздух для охлаждения всасывается через левую стенку):

3. Жидкостные системы охлаждения могут быть

• естественными

• принудительными

а) естественная система

б) принудительная система

Общая схема жидкостного охлаждения

Наглядная схема на примере CoolingFlow Space2000

4. Испарительные системы охлаждения

Элементы нагреваются до температуры кипения испарения рабочей жидкости. При образовании пара имеет место интенсивный теплообмен.

Испарительные системы охлаждения могут быть:

а) естественными

б) принудительными

5. Радиационные системы охлаждения – охлаждение излучением. Применяется, когда другие способы охлаждения нельзя использовать (вакуумированные объемы)

6. Специальные системы охлаждения

• Термоэлектрическая труба

• Тепловые трубы

• Вихревые трубы и др охладители
