Тема 12. Координатные станции коммутации каналов.
Процесс коммутации каналов заключается в электрическом замыкании различных цепей с целью создания временных трактов (каналов) для передачи сообщений. Эти функции выполняют станции коммутации каналов, имеющие специальное коммутационное оборудование. Основными элементами оборудования станций КК являются: коммутационное устройство (КУ), абонентские комплекты (АК) и переходные устройства (ПУ). На телеграфных сетях нашей страны в настоящее время применяются автоматические станции КК различного типа. Кроме автоматических коммутационных устройств станции имеют ручные коммутаторы специального назначения.
Абонентские комплекты являются индивидуальными элементами оконечных пунктов (абонентов) на станции. Они обеспечивают подключение абонентских установок к коммутационному устройству, а также преобразование исходящих однополюсных сигналов от оконечного телеграфного аппарата в двухполюсные для подачи в канал и обратного преобразования входящих сигналов.
Переходное устройство является индивидуальным промежуточным элементом между каналом и коммутационным устройством. Оно также обеспечивает разделение цепей исходящих и входящих сигналов. Со стороны каналов ПУ имеет четырехпроводную линейную цепь, а со стороны станции — двухпроводную.
Взаимосвязь основных элементов оборудования станции показана на рис. 18. Коммутационные устройства станций позволяют устанавливать различные соединения: местные — любых двух абонентов станции друг с другом (на рисунке штриховой линией показано соединение абонентов 2 и n), исходящие и входящие соединения абонентов станции с каналами к другим станциям (на рисунке абонент 1 соединен с ПУ) и транзитные, когда коммутационное устройство соединяет друг с другом два канала в разном направлении (на рисунке показано соединение ПУ2 с ПУm).
Структура станции определяется типом коммутационного оборудования, принципом управления процессами установления соединений и емкостью станций. По типу коммутационных приборов различаются станции декадно-шаговые и координатные.

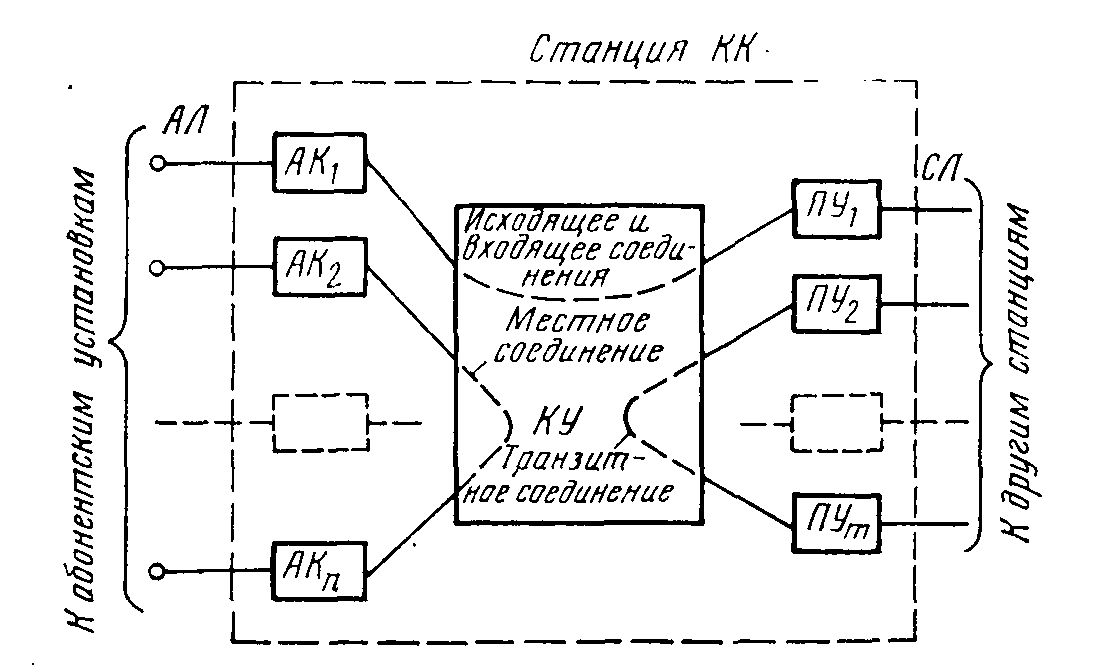

Рисунок 18 – Взаимосвязь основных элементов оборудования станции КК
Станция АТАК. Координатная станция АТАК предназначена для крупных и средних узловых пунктов телеграфных сетей КК. Она позволяет устанавливать все виды соединений. Упрощенная структурная схема станции приведена на рис.19. Станция имеет несколько ступеней искания: ступень абонентского искания (АИ), две ступени группового искания (исходящего и входящего ИГИ и ВГИ) и ступень регистрового искания (РИ). Каждая ступень искания имеет свое индивидуальное управляющее устройство — маркер. Групповыми управляющими устройствами являются регистры. Связь между ступенями искания и регистрами внутри станции обеспечивается через и с помощью исходящих и входящих шнуровых комплектов (ИШК, ВШК).
Процесс установления соединения начинается нажатием кнопки на вызывном приборе абонентской установки. Этот сигнал через АК поступает на маркер ступени АИ (МАИ), который подключает линию вызывающего абонента к ИШК. Из ИШК информация о вызове передается на маркер ступени РИ (МРИ), который находит свободный регистр (Р) и подключает его к линии абонента. После получения из регистра сигнала готовности станции абонент набирает номер вызываемого абонента. Сигналы набора поступают, запоминаются, анализируются и преобразуются с помощью пересчетчика (П) в сигналы управления ступенями искания. При местных соединениях эти сигналы подаются на маркеры МИГИ, МВГИ и МАИ. После срабатывания ступеней искания образуется соединение: АК (вызывающего абонента), АИ, ИШК, ИГИ, ВГИ, АИ и АК (вызываемого абонента). При исходящих соединениях срабатывают ступени АИ и ИГИ и образуется линейная цепь: АК (вызывающего абонента), АИ, ИШК, ИГИ, ПУ. Линейная цепь входящего соединения проходит через ПУ, ВШК, ВГИ, АИ и АК (вызываемого абонента). Транзитные соединения образуются через ПУ, ВШК, ИГИ, ПУ.
Станция АТАК также имеет ручные коммутаторы (РК) с телеграфным аппаратом (Т), позволяющие устанавливать любые соединения ручным способом.

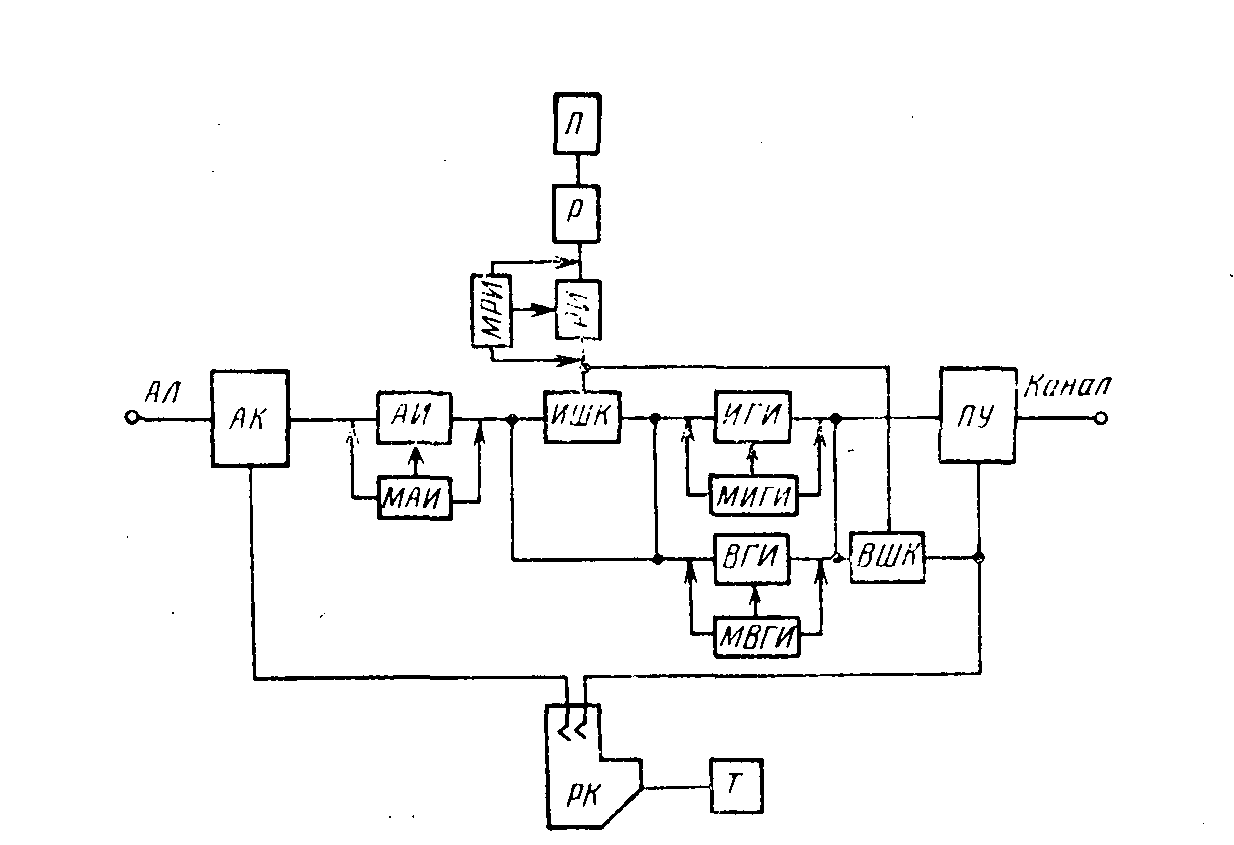

Рисунок 19 - Структурная схема станции АТАК
