Офисный комбайн Panasonic kx-flb758ru.

Это устройство даже внешне отличается от тех факсов, что мы рассмотрели ранее. Как правило, факсы могут обрабатывать только одиночные страницы писчей бумаги, которые к тому же не должны иметь никаких выпуклостей - иначе они просто не уместятся в считывающем устройстве. Panasonic KX-FLB758RU устроен совсем по-другому (рис.16). Он имеет планшетную конструкцию. Это позволяет сканировать, копировать и отправлять по факсу книги и сброшюрованные документы. Соединение с компьютером может быть установлено либо через параллельный порт, либо через порт USB 1.1 (поддерживаются операционные системы Microsoft Windows 98/Ме/2000/ХР). Максимальное разрешение при сканировании и печати составляет 600 точек на дюйм, скорость печати - десять страниц в минуту. Пользователей, забывающих вовремя пополнять запас бумаги в лотке, выручит функция записи данных во встроенную память, объема которой хватит на 150 страниц. Сохраненные факсы впоследствии можно просмотреть в электронном виде на компьютере и распечатать только те из них, которые нужны. Служебная информация отображается на двустрочном жидкокристаллическом дисплее. Управление устройством осуществляется посредством кнопки Navigator. Кроме того, можно упомянуть однокнопочный набор двенадцати номеров, ускоренный набор 100 номеров, автоподатчик бумаги на 15 листов и функцию отложенной передачи факсов (максимальная скорость 33,6 кбит/с). Ресурс оптического блока составляет 6000 копий, ресурс картриджа - 2000 копий при пятипроцентном заполнении страницы. Даже простые современные факсы справляются с задачами, которые требуют множества независимых устройств, а это - целый офисный комбайн. Одно такое устройство решает массу проблем, экономит рабочее пространство и позволяет избавиться от лишних проводов. Как можно заметить, современные факсимильные аппараты далеко ушли от своих предшественников, использовавших термопечать на рулонной бумаге. Универсальность этих устройств позволяет значительно экономить на оргтехнике, а порой и собственно на бумаге, сохраняя принятые сообщения в памяти. Нет никаких сомнений, что факсы еще долгое время не сойдут со сцены, и люди нескоро забудут команду "Стартуйте!"

Рисунок 16 - Офисный комбайн Panasonic KX-FLB758RU.

Тема 11. Способы коммутации (кк, кс, кп).

На коммутируемых телеграфных се­тях при обмене информацией между двумя оконечными пунктами передача сообщений осуществляется через ряд промежуточных станций коммутации. Наиболее широкое распространение на ТгС получили: метод коммутации каналов (КК), метод коммутации со­общений (КС) и коммутации пакетов.

При коммутации каналов (КК) сначала организуется сквозной канал передачи дискретной информации между взаимодействую­щими абонентами через узлы коммутации, а затем осуществляет­ся передача информации.

При коммутации сообщений (КС) абонент передает информа­цию на близлежащий коммутационный узел, а затем эта инфор­мация поэтапно передается через узлы коммутации другим або­нентам, причем в случае занятости исходящих каналов информа­ция запоминается в узлах и передается по мере освобождения ка­налов в нужном направлении.

В сети с КК (рис. 17 а) процесс передачи следующий:

вызывающий абонент Аб_п с помощью имеющегося у него вызывного устройства посылает по абонентской линии в узел КК заявку на соединение с абонентом Аб_т, содержащую условный ад­рес вызываемого абонента;

— аппаратура коммутации узла КК по полученной заявке осу­ществляет соединение абонентской линии Аб. лин_п с абонентской линией Аб. лин_т, если абоненты принадлежат одному узлу КК, или с каналом связи между узлами, к которым принадлежат указан­ные абоненты (этот канал может проходить через несколько промежуточных узлов КК, где осуществляется аналогичная комму­тация);

— после организации сквозного канала связи между Аб_п и Аб_т последний получает из узла КК сигнал вызова, а первый або­нент — сигнал установления соединения;

— происходит передача информации между абонентами (этот обмен может быть одно- и двусторонним, так как коммутируются двусторонние каналы связи);

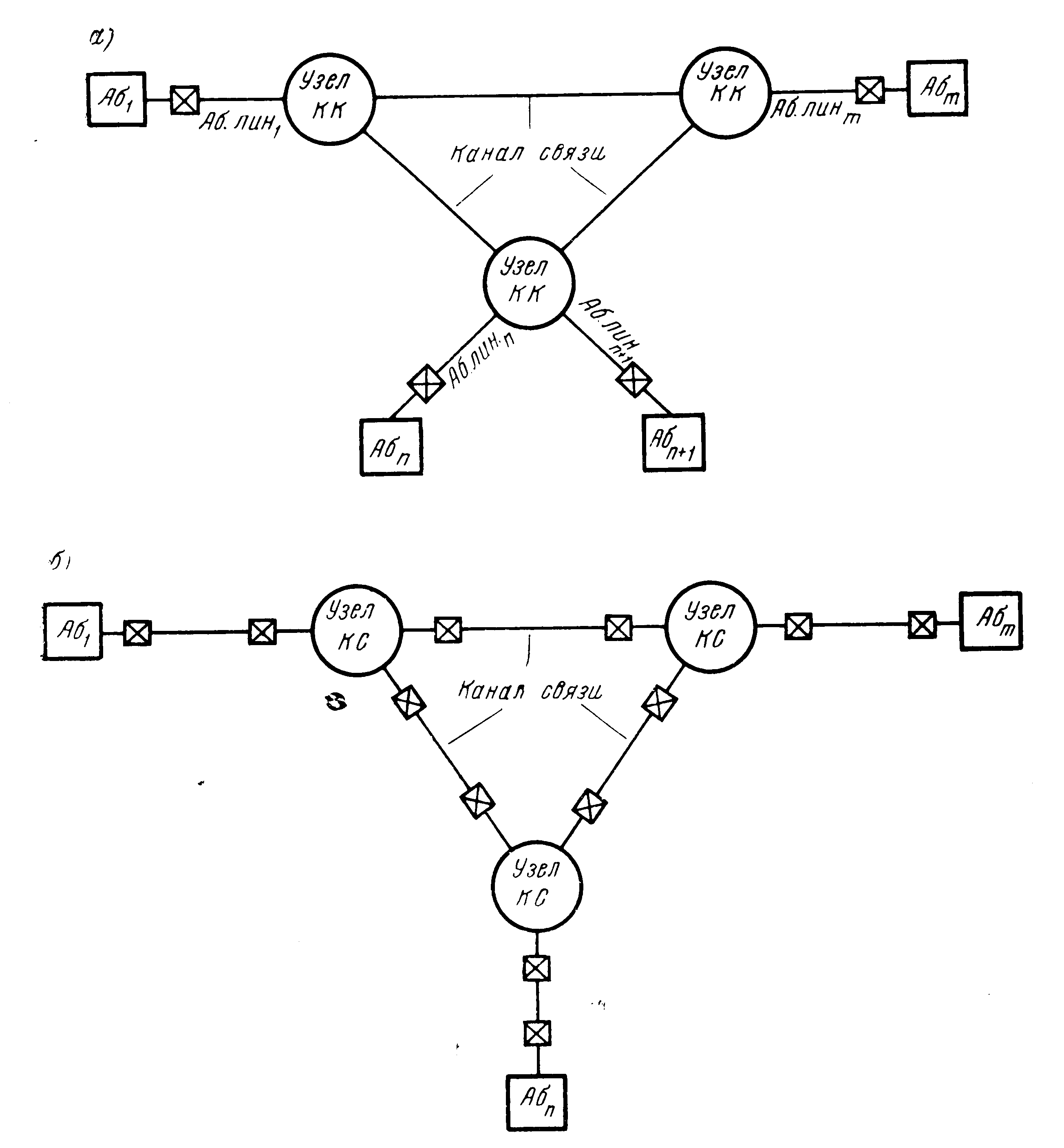

Рисунок 17 - Сеть передачи дискретной информации:

а — с коммутацией каналов;

б — с коммутацией сообщений

— по завершении сеанса передачи информации и получении от абонента сигнала отбоя аппаратура коммутации узлов КК раз­рушает ранее установленные соединения каналов.

При этом в случае отсутствия свободного канала или его не­исправности в заданном направлении на любом из участков (канал между узлами КК, абонентская линия между последним узлом КК и Аб_т) соединение абонентов не может быть установлено и узел коммутации посылает Аб_п сигнал отказа в обслуживании (сигнал занятости). Для установления соединения Аб_п должен повторить заявку на соединение. Вследствие этого сети с КК называют сетя­ми с отказами.

В сети с КС (рис. 17 6) процесс передачи следующий:

— вызывающий абонент Аб_п передает в аппаратуру коммута­ции узла КС подлежащее передаче сообщение вместе с условным адресом абонента Аб_т;

— в узле КС сообщение запоминается и по адресу определяет­ся канал, по которому оно должно быть передано;

— если этот канал к соседнему узлу КС свободен, то сообще­ние немедленно передается на соседний узел КС, в котором преды­дущая операция повторяется;

— если канал к соседнему узлу КС занят, то сообщение хра­нится в устройствах памяти вплоть до освобождения канала;

— при хранении сообщения устанавливаются в очередь в соот­ветствии с порядком поступления и с учетом категории срочности. Поэтому сети с КС называют сетями с ожиданием.

Метод коммутации пакетов (КП) совпадает с методом КС и отличается лишь тем, что длинные сообщения передаются не целиком, а разбиваются на относительно короткие части – пакеты.
