2. Використання сітки.

Під час роботи з графічним документом чи ескізом операції доволі часто буває зручним зображення сітки на екрані чи встановити прив´язку до її вузлів. При цьому курсор, що переміщується мишкою, починає рухатися не плавно, а по вузлам сітки. Такий режим роботи можна порівняти з викреслюванням зображення на аркуші міліметровки. Сітка не являється частиною документу та не виводиться на папір.

Керування відображенням сітки в активному вікні здійснюється кнопкою Сетка на панелі Текущее состояние.

Ця кнопка також служить індикатором відображення сітки у вікні: натиснута кнопка означає, що сітка ввімкнена, не натиснута – вимкнена.

Вид сітки, що з’являється в активному вікні, налаштовується в діалозі (рис. 3), що викликається командою Сервіс – Параметри… - Текущее окно – Сетка чи командою Настроить параметры.

Рис. 3. Діалог настройки сітки.

3. Редагування.

Програма КОМПАС дає користувачу різноманітні можливості редагування об’єктів. Найбільш прості та часто використовуємі прийоми редагування можна виконувати за допомогою мишки. Для реалізації спеціальних можливостей редагування необхідний виклик відповідних команд. Команди редагування геометричних об’єктів згруповані в меню Редактор, а кнопки для виклику команд – на панелі Редактирование (рис. 4).

Рис. 4. Панель Редактирование.

Перед викликом команд сдвига, поворота, масштабирования, преобразования симметрии и копирования потрібно виділити об’єкти, що приймають участь в операції.

ЗАВДАННЯ.

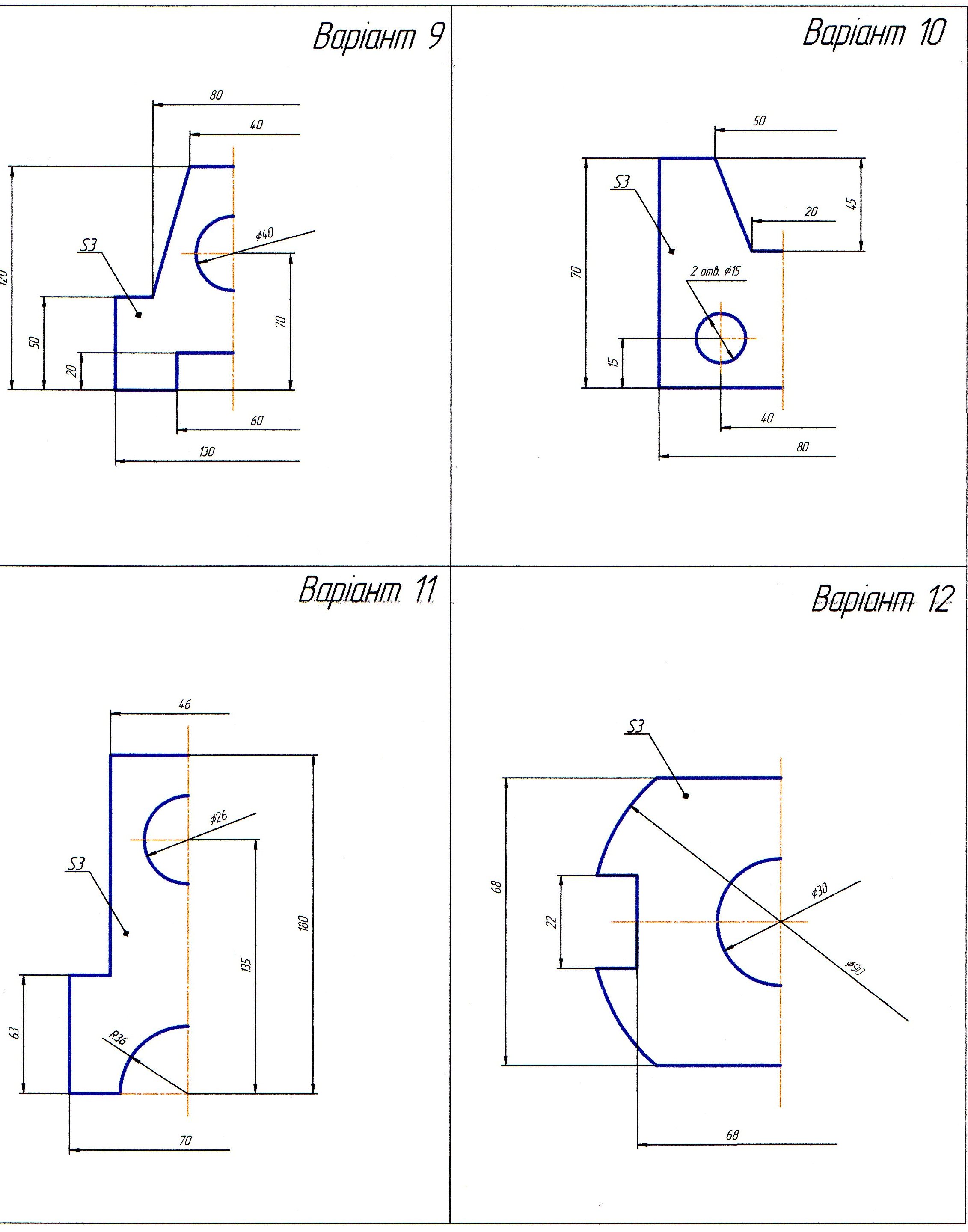

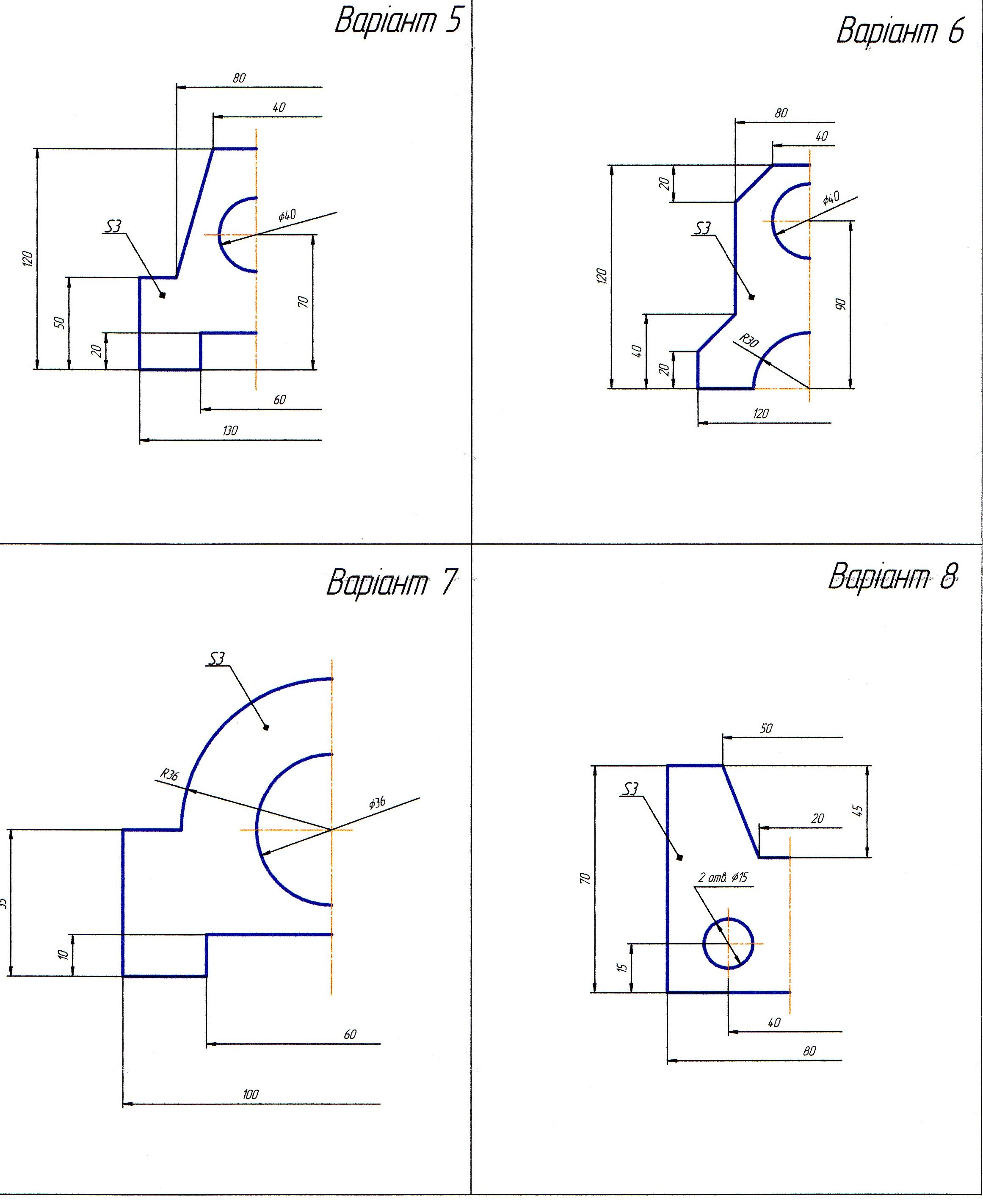

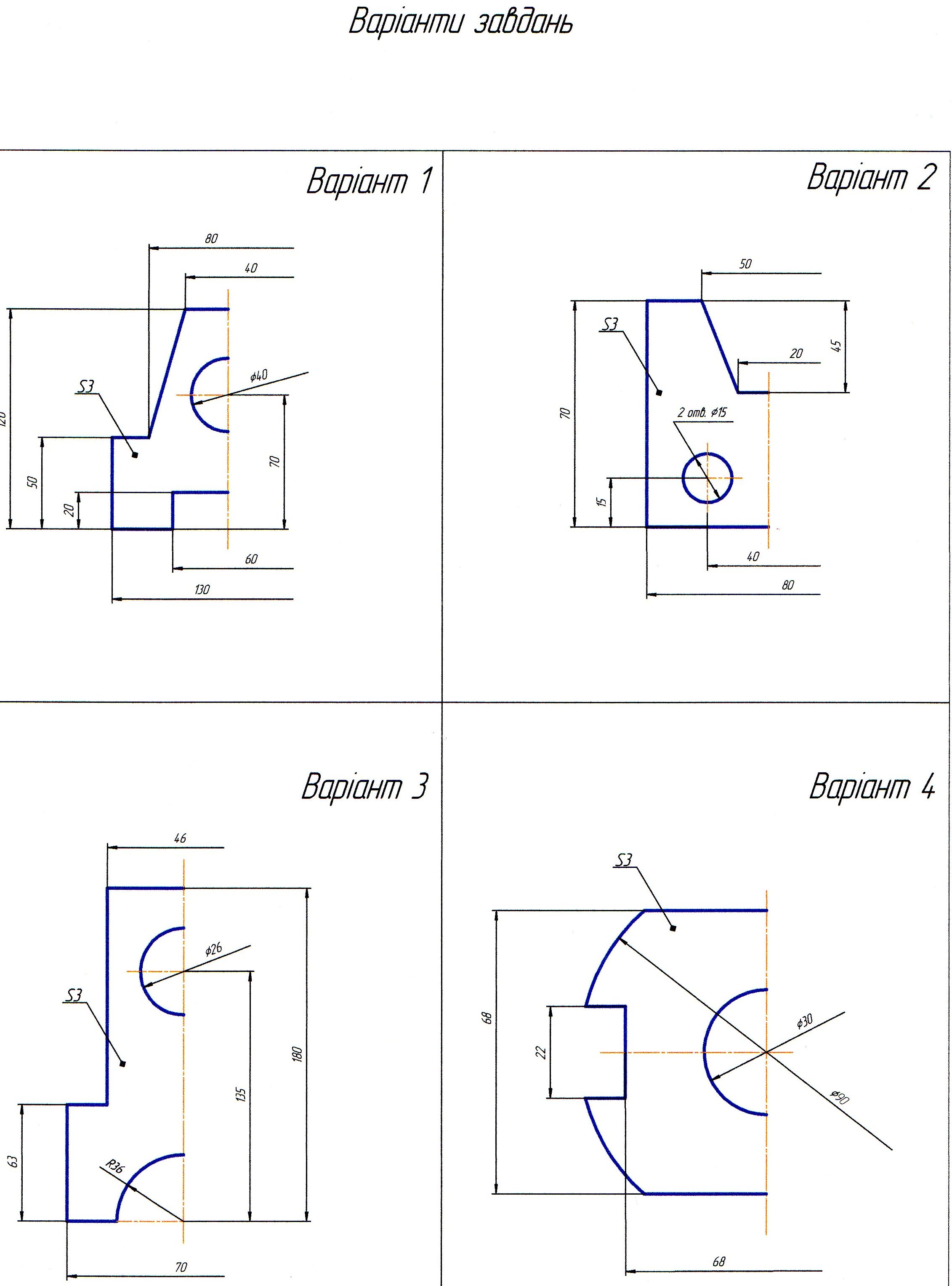

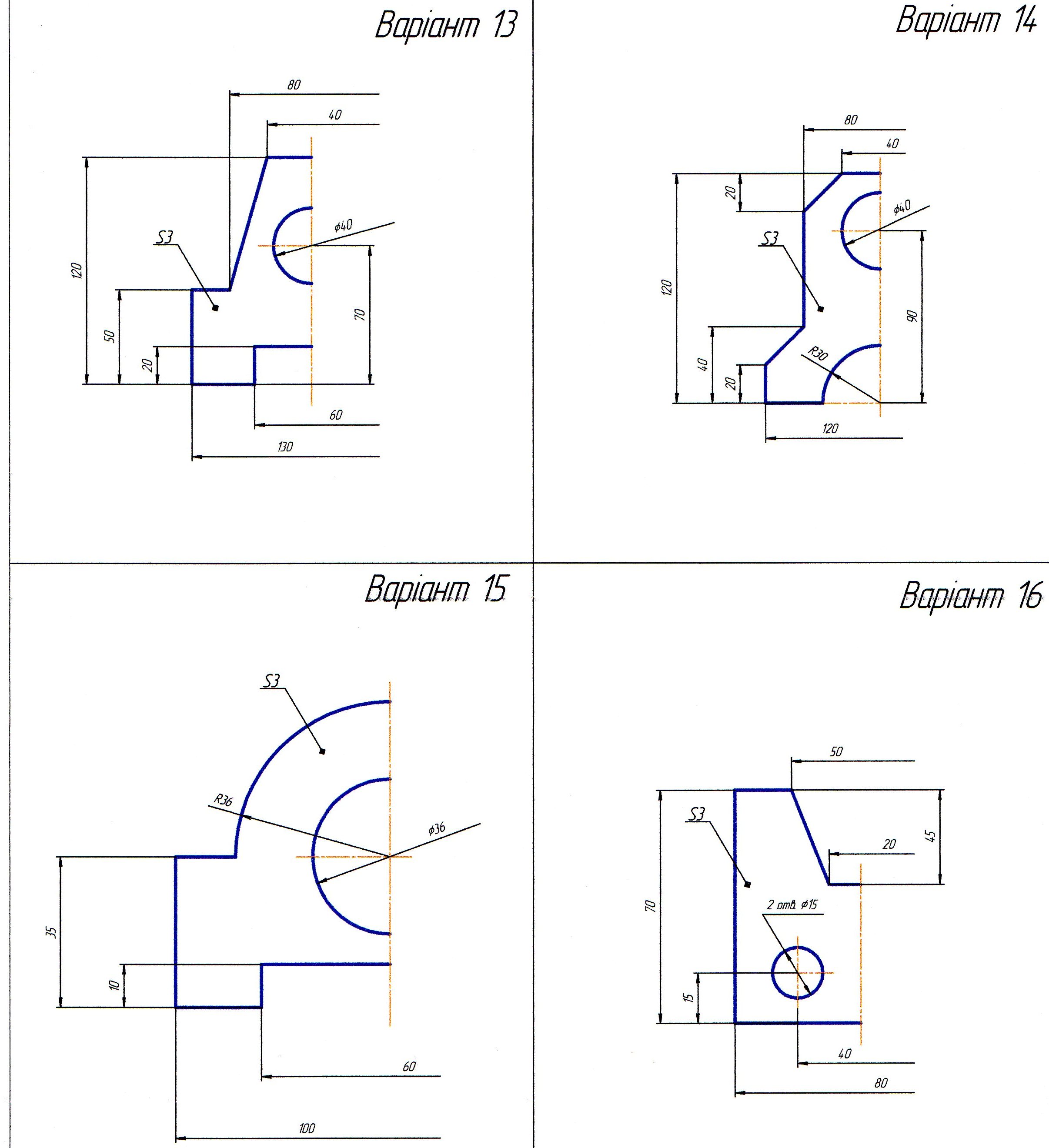

Необхідно докреслити креслення заданих деталей, використавши редагування (команда Симметрия).

Після виконання графічної роботи студент повинен:

ЗНАТИ: ВМІТИ:

1. Для чого потрібні прив'язки. 1. Користуватись локаль-

2. Що таке сетка та як нею ко- ними та глобальними

ристуватись в графічному ре- прив'язками.

дакторі. 2. Налаштовувати пара-

3. Значення команд на панелі метри сітки.

Редактирование. 3. Працювати з командами

панелі Редактирование.

Домашнє завдання

Дати письмові відповіді на запитання:

1. Як зрозуміти локальну прив'язку Точка на кривой?

2. Що означає прив'язка Центр?

3. Як виділяються об'єкти, що приймають участь в операції Редактирование?

Інструкційна карта складена Мусієнко Л.П.

Розглянута на засіданні циклової комісії загальнотехнічних дисциплін

Протокол №__________ від________________

Голова циклової комісії С.М. Осьмірко.
