Завдання 1

Розробити свій варіант IP-структуризації локальної мережі. Для цього:

1) мережу 192.168.10.0 розділити на 8 підмереж. Визначити маску підмережі, IP-адресу кожної підмережі та кількість хостів у ній;

2) мережу 172.31.0.0 розділити на 4 підмережі. Визначити маску підмережі, IP-адресу кожної підмережі та кількість хостів у ній.

3) Дано пул адрес 129.130.0.0  129.130.255.255. Забезпечити ІР-адресами вказану кількість мережевих інтерфейсів для кожної підмережі згаданого пула (при цьому використовувати маски підмереж змінної довжини для економії ІР-адрес): 60; 30; 14.

4) Відобразити маршрути, внесені у таблиці маршрутизації обох маршрутизаторів локальної мережі (Для кожної мережі використати один маршрутизатор).

5) Провести моделювання розробленої локальної мережі у середовищі Packet Tracer.

(Для перевірки працездатності мережі застосувати діагностичні утиліти. У кожній підмережі має бути задіяно 1 Host з початковою та 1 Host з кінцевою ІР-адресами).

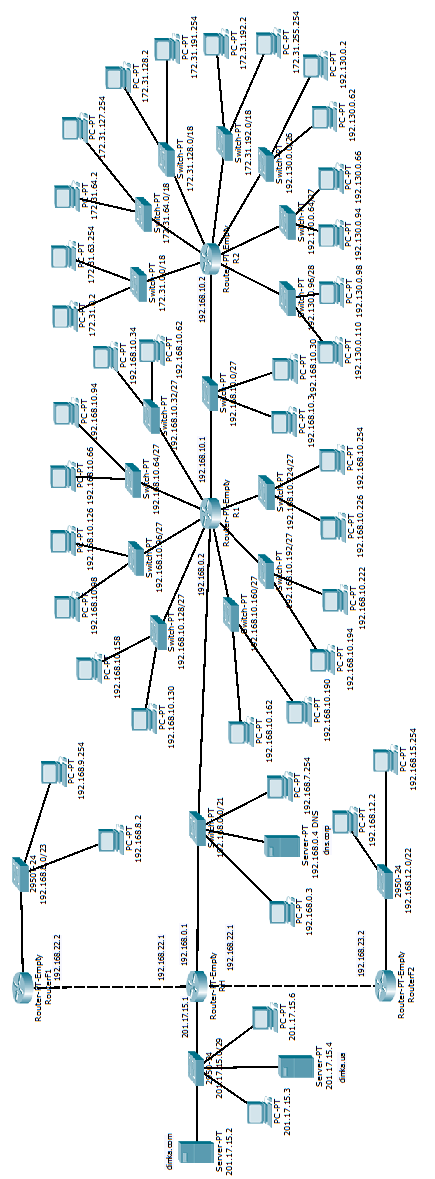

Отже отримуємо таку структурну схему мережі:

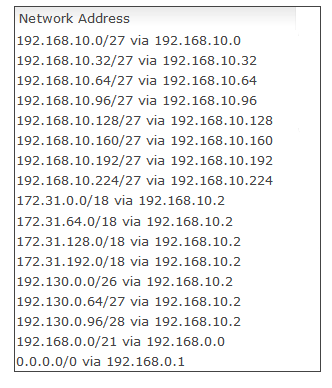

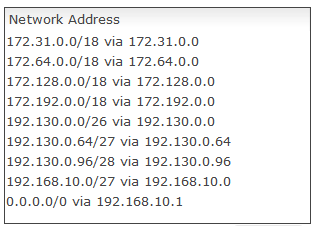

Таблиця маршрутизації R1

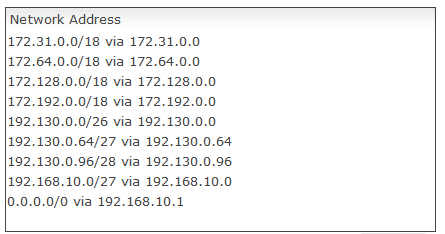

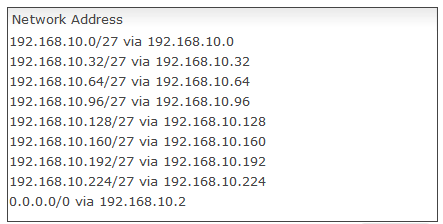

Таблиця маршрутизації R2

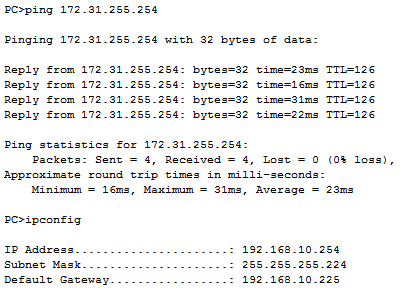

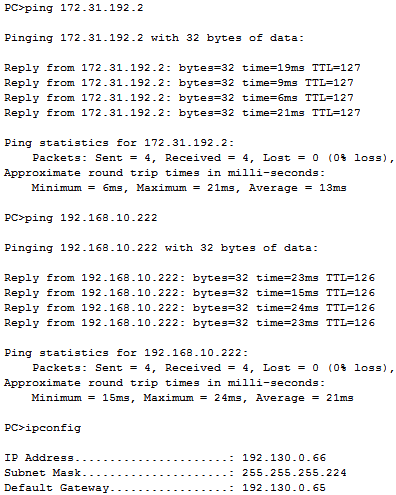

Перевірка працездатності мережі

Завдання 2

Розробити власний варіант IP-структуризації корпоративної комп’ютерної мережі (ККМ). Для цього:

1) навести схему ККМ із зазначенням IP-адрес усіх мереж (підмереж), їх масок та вузлів головного будинку корпорації, а для філій – схему із зазначенням IP-адрес префіксів об’єднаних мереж та їх масок, IP-адрес вузлів кожної філії. При цьому має використовуватись наступний діапазон INTRANET адрес мереж : 192.168.0.0  192.168.255.0;

2) у головному будинку корпорації задіяти мережі та підмережі, розроблені згідно попередніх індивідуальних завдань (6 ЛР, частина 1) без використання вироджених мереж;

3) відобразити маршрути, внесені в таблиці маршрутизації усіх маршрутизаторів корпоративної мережі;

4) забезпечити “вихід” вузлів корпорації в INTERNET;

5) забезпечити централізоване вирішення символьних імен усіх Hosts ККМ у відповідні їм IP-адреси;

6) провести моделювання розробленої корпоративної мережі у середовищі Packet Tracer.

(Для перевірки працездатності мережі застосувати діагностичні утиліти. У кожній мережі (підмережі) має бути задіяні хоча б два Hosts).

Дані варіанту:

а) забезпечити IP-адресами 2000 хостів мережі головного будинку корпорації (без врахування числа хостів щодо попереднього індивідуального завдання);

б) крім того, виділити наступну кількість IP-адрес на адресацію вузлів:

на філію1 1000 IP-адрес;

на філію2 500 IP-адрес.

Таблиця маршрутизації R1

Таблиця маршрутизації R2

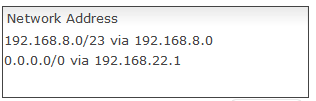

Таблиця маршрутизації RouterF1

Таблиця маршрутизації RouterF2

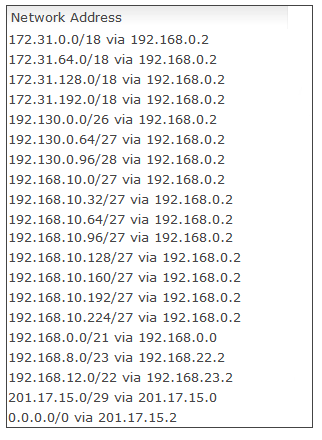

Таблиця маршрутизації RH

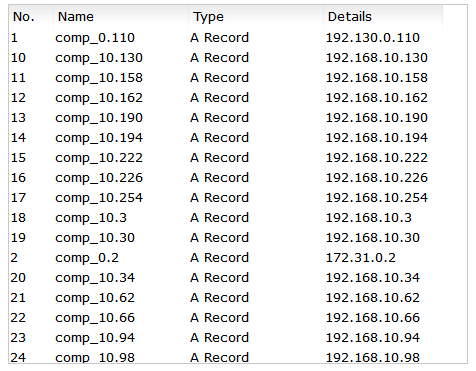

Централізоване вирішення символьних імен (DNS)
