22! Влияние среды на кинетику измельчения.

Отмечается существование трех весьма различных экспериментально установленных эффектов влияния среды. В зависимости от конкретных условий опыта действие среды проявляется либо в пластифицировании, либо в увеличении хрупкости, либо придает твердым те­лам способность к самопроизвольному диспергированию. Определяющим фактором принадлежности к одному из этих трех случаев является величина снижения поверх­ностной энергии твердого тела. При незначительном ее снижении наблюдается пластифицирование, если поверх­ностная энергия границы раздела снижается в несколь­ко раз — охрупчение, а три снижении до десятых долей эрг/см3 — самопроизвольное диспергирование. Величи­ны эффектов рассчитываются на основе теории дисло­каций и хорошо согласуются с экспериментальными данными. Рассмотренная картина влияния среды на свойства твердых тел является весьма общей и подтверж­дается всей совокупностью данных, полученных при изу­чении деформаций и диспергирования твердых тел в по­верхностно-активных средах.

23! Влияние пав на измельчение цемента.

Механизм действия ПАВ в повышении эффективности измельчения цемента неоднократно подвергался исследованию и обсуждению. В ряде работ роль ПАВ сводили лишь к предотвращению агрегирования частиц и налипания частиц на мелющие тела.

Поверх­ностно-активные вещества (как правило — полярные) адсорбируются на свежей поверхности частиц цемента, образующейся в результате их разрушения с разрывом электровалентных связей, обволакивают цементные ча­стицы, тем самым уменьшают силы притяжения (поверх­ностную энергию) между ними н снижают степень агло­мерации или вообще устраняют ее.

Введение таких добавок, как уголь и канифоль, ос­лабляет электрические силы между частицами. Экспериментально установлено, что добавка к цементному клин­керу черной сажи в количестве до 0,32% достаточна для х повышения тонины помола на 30% или сокращения вре­мени измельчения на 28%

Роль коксовой пыли, как интенсификатора помола.Обнаружено об­разование углеродистой пленки на мелющих телах, кото­рая препятствует налипанию на них цементной шихты. Добавка 2—3% коксовой пыли сокращает время помола вдвое.

24! Физические основы процесса измельчения (виды измельчения). Схемы циклов измельчения.

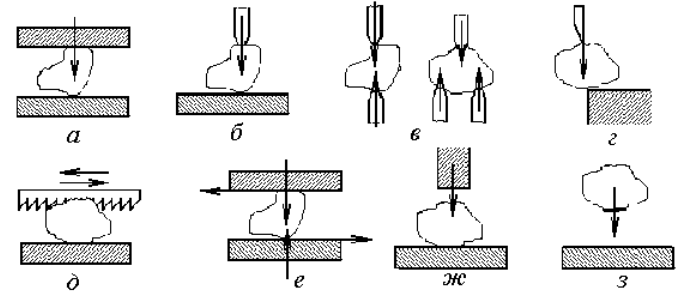

И змельчение материала осуществляют путем разрушения его первоначальной структуры различными видами деформации: раздавливанием, раскалыванием, истиранием, ударом. Рис. 4.1. Виды измельчения твердых материалов: а – раздавливание; б – раскалывание; в – разламывание; г – резание; д – распиливание; е – истирание; ж – стесненный удар; з – свободный удар

В зависимости от механических свойств и начальных размеров измельчаемого материала применяют один из указанных способов разрушения или их сочетание.

О дностадиальные схемы измельчения применяют при относительно крупном конечном продукте измельчения (< 0,2 мм). При более тонком (< 0,15 мм) измельчении материала экономичнее двухстадиальное измельчение.

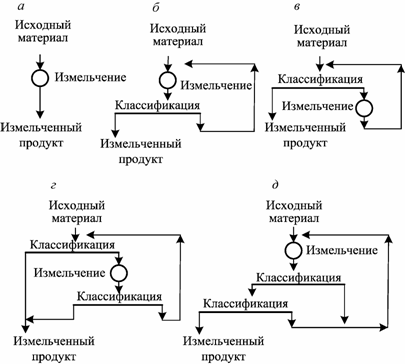

Рис. 9.2.7.1. Одностадиальные схемы измельчения

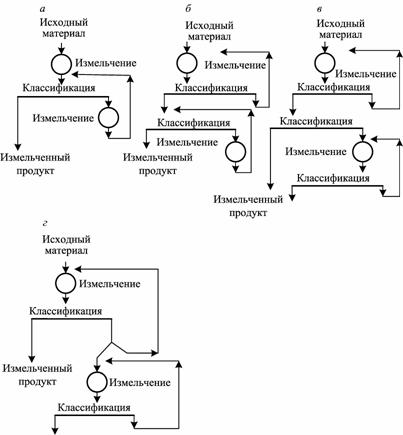

Рис. 9.2.7.2. Двухстадиальные схемы измельчения
