Вимоги до обладнання грп

1) Забезпечення закачування рідини розриву і піконосія в пласт з тиском Р_р.

2) Забезпечення при тиску розриву максимальну і високу продуктивність.

3) Забезпечення надійної роботи всіх елементів обладнання для гідророзриву для взаємодії з агресивними і абразивними рідинами.

4) Весь комплекс обладнання вимагає високого ступеня автоматизації, погодження робочих параметрів і надійності в процесі розриву.

5) Забезпечення підвищених умов охорони праці.

Структура і склад обладнання

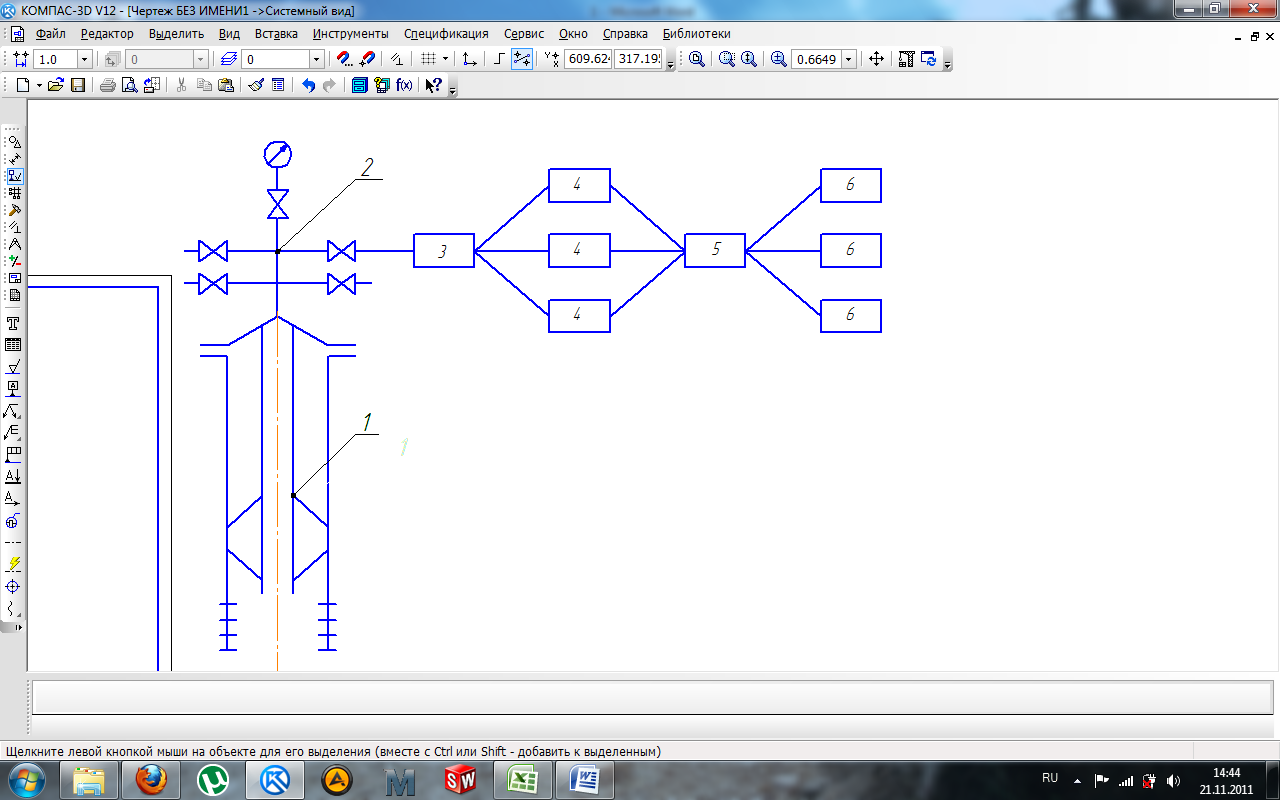

1 – спеціально обладнана свердловина; 2 – устьова арматура;

3 – блок маніфольда; 4 – насосні агрегати;

5 – піскозмішувальні агрегати;6 – цистерни для спеціальних рідин.

НКТ – для подачі під тиском рідини розриву і пісконосія.

Пакер – для запобігання експлуатаційної колони від руйнування.

Якор – для фіксації низу колони НКТ з метою попередження його зсуву і деформації.

Арматура устя – для виконання підводу рідини герметизації затрубного простору і НКТ.

Блок маніфольдів – для обв’язки вихідних ліній декількох насосних агрегатів високого тиску і приєднання їх до арматури устя свердловини.

Насосні агрегати – для підвищення питомої енергії рідини і забезпечення необхідної подачі.

Піскозмішувальні агрегати – для приготування рідини розриву відповідної концентрації.

Конструктивні особливості і характеристика основних вузлів і агрегатів для гідророзриву

Насосна установка УН1-630×70 А – призначена для нагнітання різних рідин при гідравлічному розриві пластів, гідро струминній перфорації, які проводять в нафтових і газових свердловинах.

Установка складається із силового агрегату, коробки передач, муфти зчеплення, насоса, трубопровода обв’язки насоса і системи управління.

Приводом насоса служить дизельний двигун В2-800ТК, який змонтований на спільній монтажній рамі.

Для забезпечення роботи на всіх діапазонах тисків і подач три плунжерний насос 4Р-700 укомплектований змінними плунжерами двох типорозмірів (100, 120 мм). Прийомна лінія насоса обладнана виводами з обох сторін установки, напірна лінія – запобіжним клапаном.

Управління установкою здійснюється з пульта управління із кабіни водія.

Технічна характеристика

Експлуатаційна потужність двигуна, кВт – 544;

Найбільша ідеальна подача, дм³/с – 22;

Найбільший тиск, МПа – 70;

Корисна потужність насоса, кВт – 452;

Діаметри змінних плунжерів, мм – 100, 120;

Довжина ходу плунжера, мм – 200;

Найбільше число подвійних ходів з а хвилину – 192

Установка піскозмішувальна

Установки 4ПА і УСП-50 призначені для транспортування піску, приготування піщанорідинної суміші і подачі її на прийом насосних установок при гідророзриві нафтових і газових пластів , а також піскоструминевої перфорації.

Установка складається із:

1) Бункера, який розділений перегородкою на дві секції для піску двох різних фракцій

2) Прикріплених до стінок бункера пневмовібраторів;

3) Робочого і завантажувального шнеків;

4) Змішувача;

5) Роздавального і приймального колекторів;

6) Відцентрового піскового насоса.

Технічна характеристика	4ПА	УСП-50
Маса транспортованого піску, т	9	9
Максимальна продуктивність шнеків, т/год - робочого - завантажувального	50 12-15	50 25
Вмістимість бункера, м3	6,5	6,83
Вмістимість змішувача, м3	1	1
Пісковий насос: - шифр - тиск рідини, МПа	БПС-10 0,22	БПС-10 0,22

Блок маніфольда 1БМ-70 – призначений для обв’язки насосних установок між собою і з устьовим обладнанням при нагнітанні рідини в свердловину.

Блок маніфольда містить напірний і прийомно-роздавальний колектори, комплект труб з шарнірним з’єднанням і піднімальну стрілу.

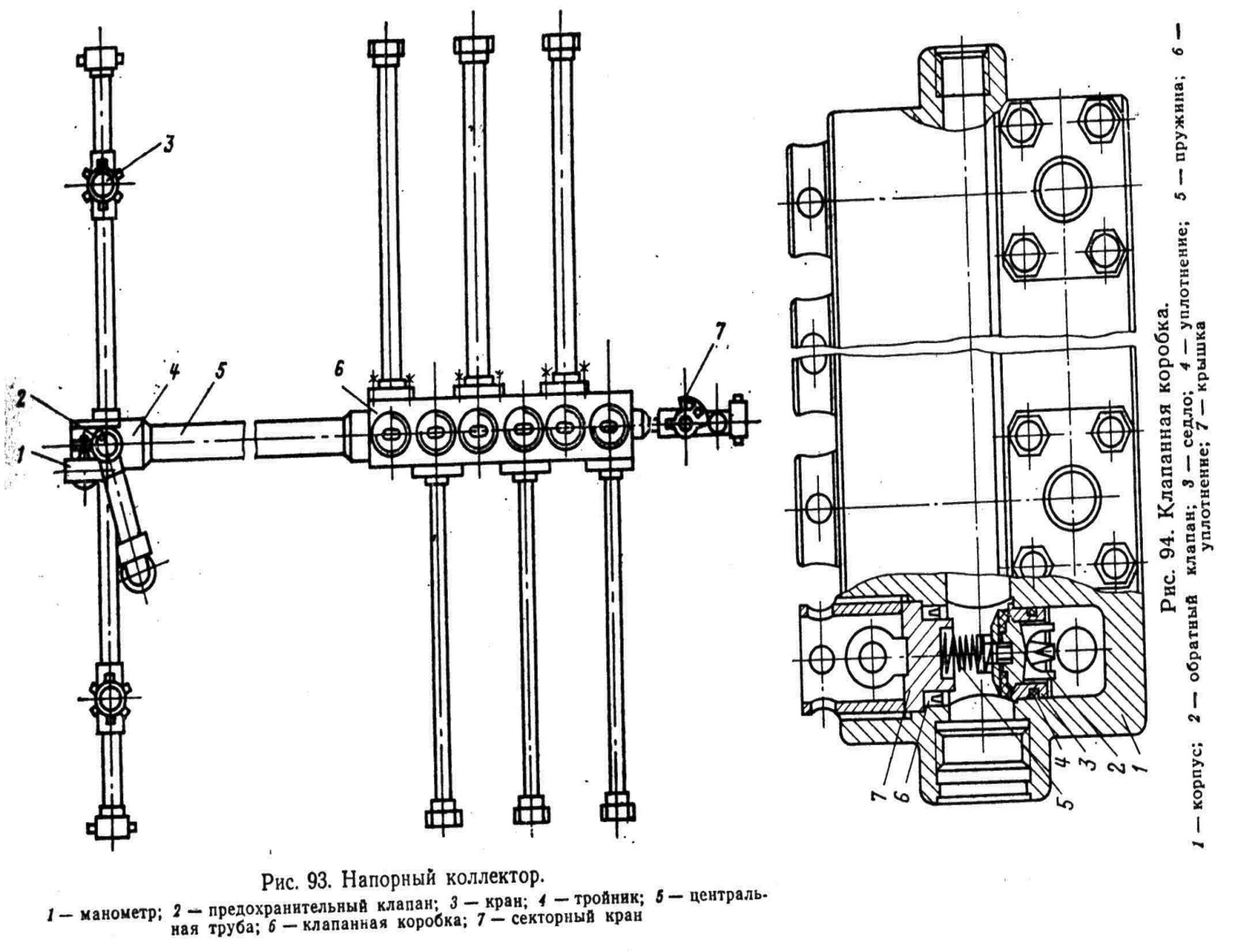

Напірний колектор складається із трьох клапанних коробок з шістьма відводами, для приєднання напірних ліній насосних установок (шість пробкових кранів з’єднюється з устям свердловини за допомогою двох ліній високого тиску).

Приймально-роздавальний колектор служить для подачі робочої рідини до насосних установок.

Технічна характеристика

Максимальний тиск, МПа

- в напірному – 70;

- в прийомно-роздавальному – 2,5;

Передбачує можливість під’єднання 10 приєднувальних ліній і має запобіжний клапан на 2,5 МПа.

Арматура устя 2АУ-70 – призначена для обв’язки устя свердловини з насосними установками при гідравлічному розриві пластів, цементуванні, промивці піщаних пробок, кислотних обробках.

Складається з: трубної і устьових головок, елементів та обв’язок.

Технічна характеристик для Ø НКТ 73, 89 мм.

Трубна головка:

- робочий тиск – 70 МПа;

- число приєднувальних ліній – 2;

Устьова головка:

- робочий тиск – 32 МПа;

- число приєднувальних ліній – 2.

Для дистанційного контролю за процесом служить спеціальна станція контролю і управління на автомобілі, яка укомплектована необхідною контрольно-вимірювальною і регіструючою дистанційною апаратурою, а також підсилювачами і гучномовцями для звукового та телефонного зв’язку з окремими агрегатами і виконавцями.

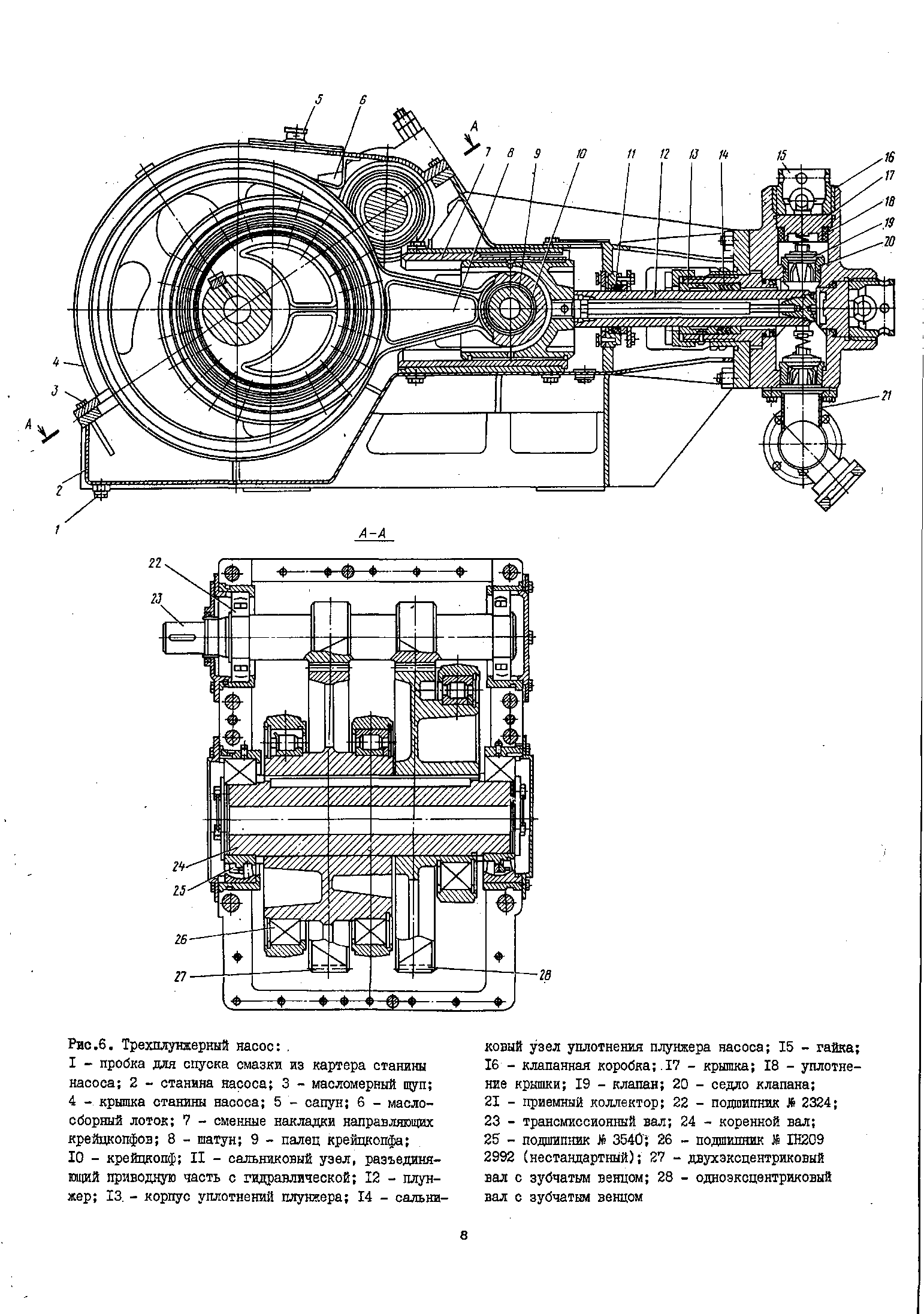

Рис.6. Трехплунжерннй насос:

1 - пробка для спуска смазки из картера станини насоса; 2 - станина насоса; 3 - масломерннй щуп; 4 - кришка станини насоса; 5 - сапун; 6 - масло-сборннй лоток; 7 - сменнне накладки направлявших крейцкопфов; 8 - шатун; 9 - палец крейцкопфа; 10 - крейцкопф; II - сальниковий узел, разьединя-ющий приводную часть с гидравлической; 12 - плун­жер; ІЗ. - корпус уплотнений плунжера; 14 - сальниковий узел уплотнения плунжера насоса; 15 - гайка; 16 - клапанная коробка; 17 - кришка; 18 - уплотнение кришки; 19 - клапан; 20 - седло клапана; 21 - приємний коллектор; 22 - подшипник № 2324; 23 - трансмиссионннй вал; 24 - коренной вал; 25 - подшипник № 3540"; 26 - подшипник № ІН209 2992 (нестандартний); 27 - двухзксцентриковнй вал с зубчатим венцом; 28 - однозксцентриковнй вал с зубчатим венцом

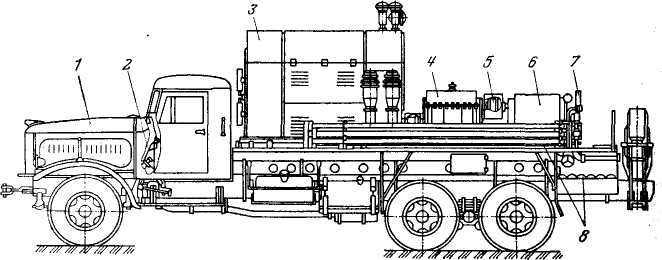

Рис. 6.1. Насосная установка УН-1-630Х70А (4АН-70)

/-автошасси КрАЗ-257Б1; 2-пост управлення; 3-силовой агрегат; 4-коробка пе­редач КПМ; 5 —зубчатая муфта; 6 — насос 4Р-700; 7 —напорннй трубопровод- 8-, вспомогательньїй трубопровод

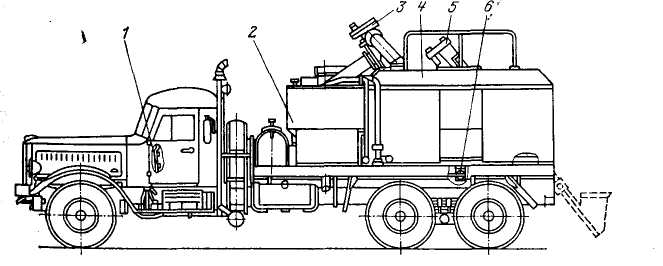

Рас. 6.7. Агрегат 4ПА:

І— пульт управлення; 2 — аккумулятор; 3 — рабочий шнек; 4 — сварной бункер; 5 — , **грузочньій шнек; 6 — пневмовибратор

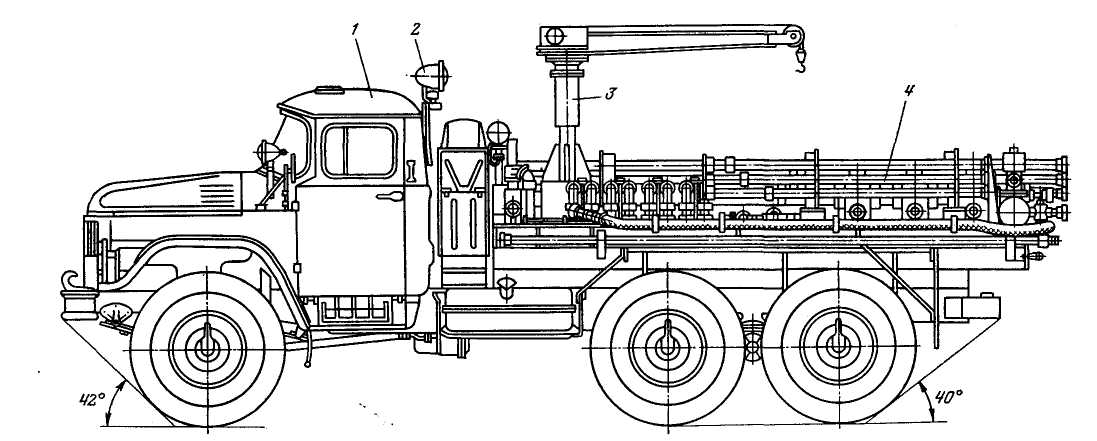

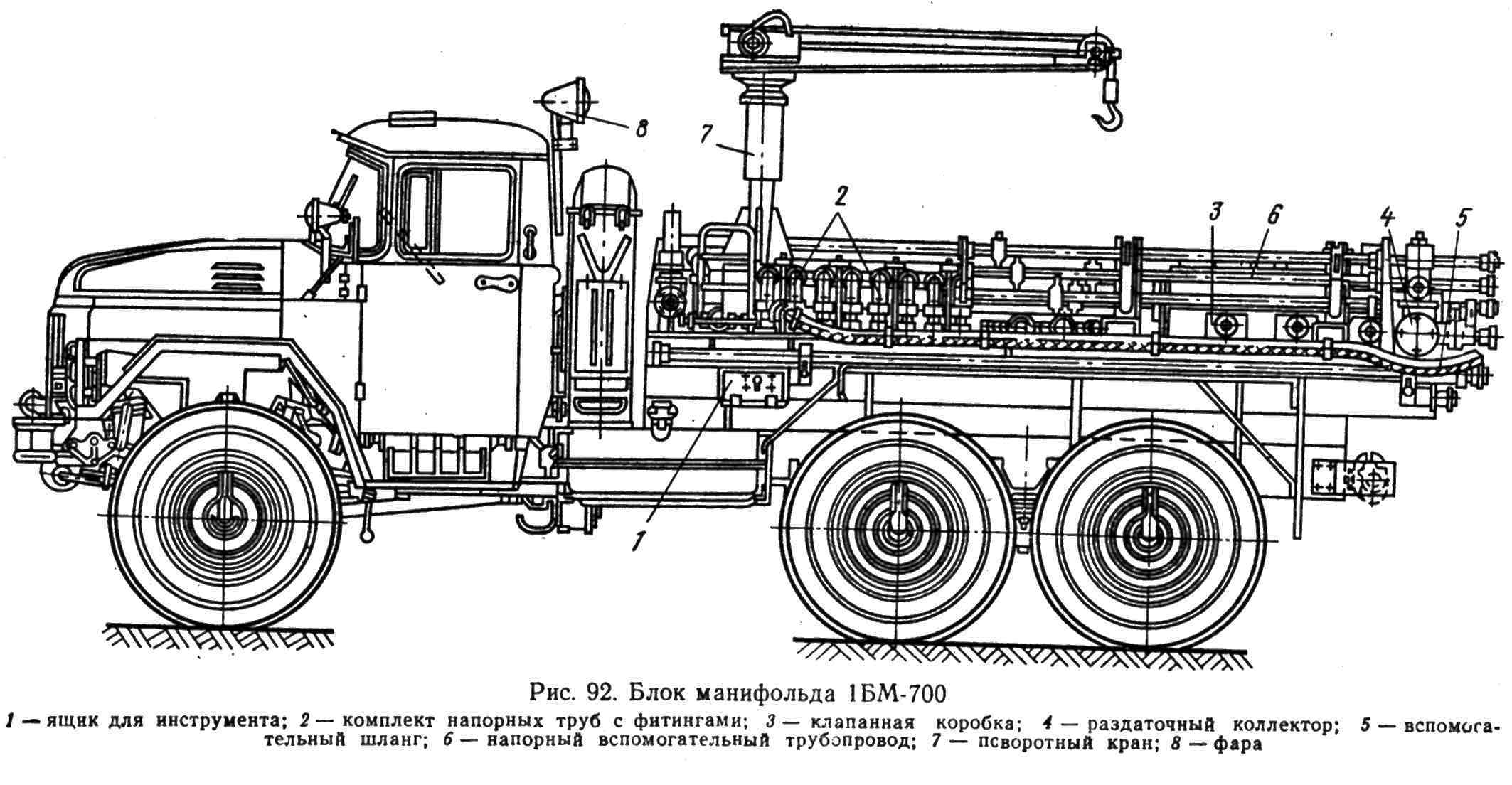

Рис. 6.11. Блок манифольда 1БМ-700:

/ —автошасси ЗИЛ-131; 2 —фара; 3 — поворотная стрела; 4 — вспомогательннй трубопровод

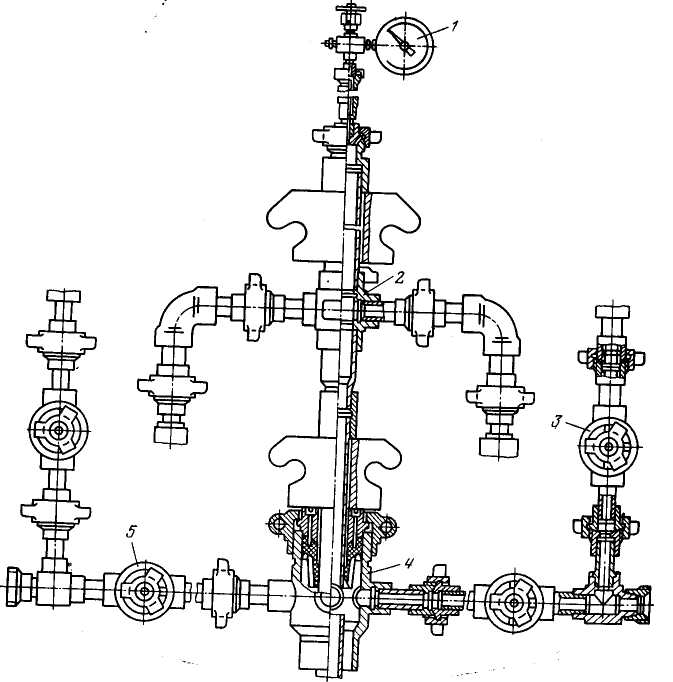

Рис. 6.12. Арматура устья 2АУ-700:

/ — манометр; 2 — трубна головка,; 3 и 5 — пробкові крани; 4 — устьова головка

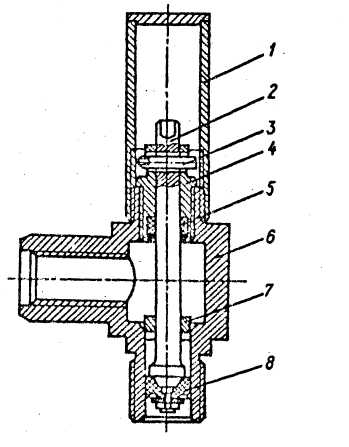

Рис. 1.8. Запобіжний клапан:

1 -кожух; 2 - шток; 3 - запобіжний гвіздок; 4 - пробка; 5 - амортизатор; 6 - корпус; 7 - кільце; 8 - ущільнення

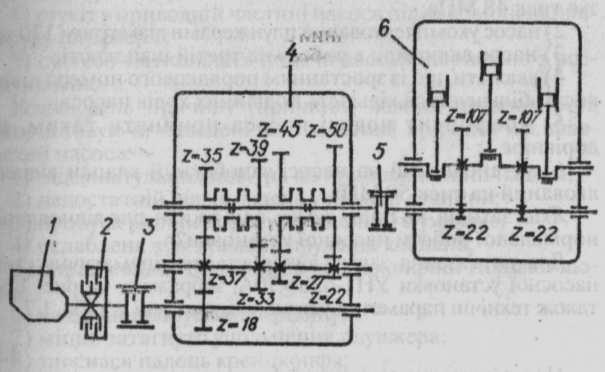

Рис. 1.6. Кінематична схема iihcociioi установки УН 1 -630 * 70А:

1 - силовий агрегат; 2 - фрикцшна муфта; 3, 5 - :*убчап муфти; 4 -

коробка змши шоидкостсй; 6 - триплуижсрний насос 4Р-700

Таблиця 1.7 Технічна характеристика насосної установки УН1-630 * 70 А

Параметр	Значення
Автошасі
Монтажна база	КрАЗ-257Б1А
Вантажопідйомність, т	12
Силовий агрегат
Шифр	9УС-800
Тип двигуна	В2-800ТК-СЗ
Експлуатаційна частота обертання вала, хв1	1800
Експлуатаційна потужність, кВт	544
Насос
Шифр	4Р-700
Корисна потужність, кВт	452
Максимальна ідеальна подача, л/с	22
Максимальний тиск, МПа	70
Кількість плунжерів	3
Діаметр змінних плунжерів, мм	100,120
Довжина ходу плунжера, мм	200
Спосіб змащування приводної частини	Розбризкуванням
Змащування плунжерів	Солідолом Ж або С
Маса установки, кг	22140

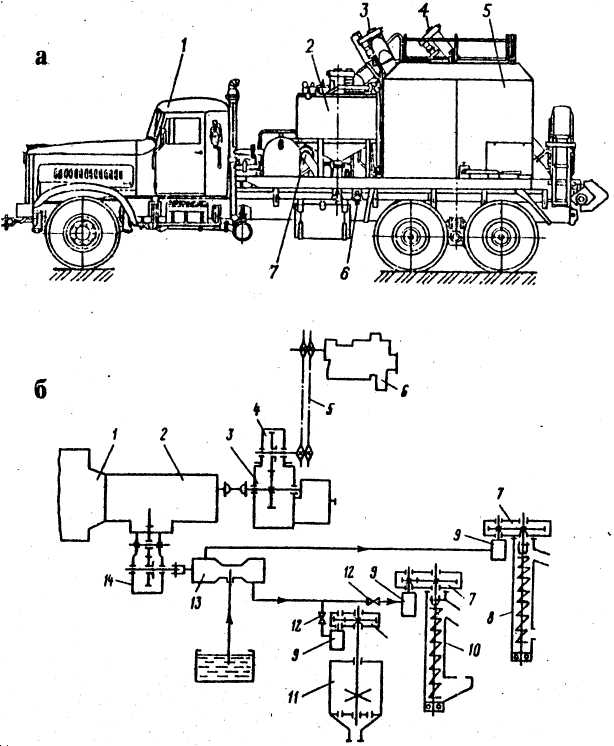

Н іс. 1.9. Загальний вигляд (а) і кінематична схема (б) ніскозмішу-ишіьіюї установки УСП-50:

а: І - шасі автомобіля; 2 - змішувач; 3 - робочий шнек; 4 - завантажу­вальний шнек; 5 - бункер; 6- маніфодьд; 7 - пісковий насос б: 1 - двигун автомобіля; 2 -коробка зміни швидкостей автомобіля; З - роздавальна коробка; 4 - коробка відбору потужності приводи піскового насоса; 5- ланцюговий редуктор; 6 - пісковий насос; 7 -редуктор; 8 - робочий шнек ; 9 *•' гідродвигун; 10 - завантажувальний шнек; 11 - змішувач; 12 - вентиль; 13 - масляний насос; 14 - коробка відбору потужності масляного насоса

Таблиця 1.8 - Технічна характеристика піскозмішувшіьноїустановки УСП-50

Параметр Значення

Маса піску, що транспортується установкою, т 9

Максимальна продуктивність шнеків, т/год:

завантажувального 25

робочого 50

Місткість бункера, м 6,83

Місткість змішувача, м³ 1

Максимальний тиск піскового насоса, МПа 0,22

Маса,кг 13735 ~~
