Торцеве ущільнення

1,2 - ущільнювальні кільця з сіліційного графіту; 3 - стопорна пружина; 4 - поводок; 5 - ущільнювальні гумові кільця; 6 - обертова обойма; 7 - сорочка; 8 - штифт; 9 - втулка; 10 - аксіальнорухома обойма; 11 - корпус; 12 - притискний фланець; 13 - притискний болт; 14 - монтажна скоба; 15,16 - регулювальні гайки; 17 - болт; 18 - шайба; 19 - пружини

Для мащення і охолодження підшипників насосів і електродвигунів, а також зубчастої муфти кожний насосний агрегат ком-плектуєтьсямаслосистемою. Мащення підшипників ковзання в на-сосних агрегатах ЦНС 180-1900, ЦНС 180-1422 примусове, а в ЦНС 180-1050 – кільцева система мащення. Для мащення підшипників агрегату рекомендується застосовувати турбінне "ТП22", "Т30" та індустріальне 120А, 125А, 130А, 140А, 150А масла.

Робота маслонасоса зблокована з системою запуску електродвигуна. Запуск двигуна можливий тільки при досягненні тиску масла на кінці лінії не менше 0,1 МПа, що забезпечується автоматично. В місцях підводу масла в підшипники встановлені дросельні шайби, що регулюють підвід необхідної кількості масла.

1- втулка; 2 - набивка плетена; 3 - корпус сальника;4 - передня сорочка

Рисунок 4.5 - Кінцеве переднє сальникове ущільнення

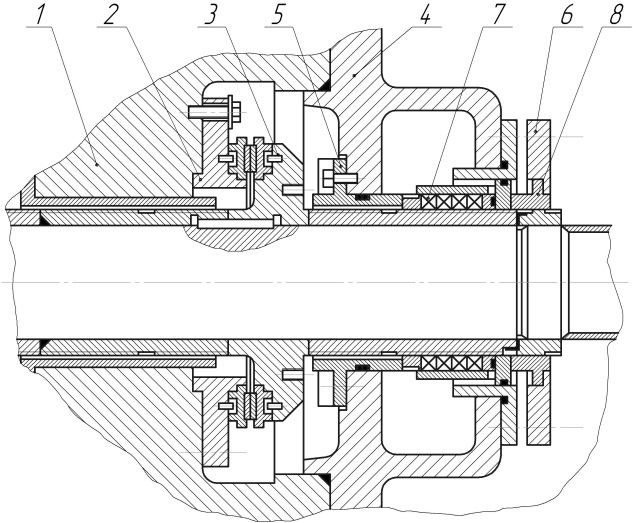

1- напірна кришка; 2 - втулка п'яти; 3 - розвантажувальний диск; 4 - корпус заднього кінцевого ущільнення; 5 - розвантажу-вальна втулка; 6 - сорочка задня; 7 - набивка плетена; 8 - букса

Рисунок 4.6 - Вузол гідророзвантаження насоса ЦНС 180 М з кінцевим сальниковим ущільненням

Лабораторна робота № 5 Вивчення конструкцій та визначення пропускної здатності сепаратора природного газу (газосепаратора)

Сепаратори для природного газу призначені для підготовки продукції газових і газоконденсатних свердловин, які мають великі дебіти газу (від 10 тис. до 2000 тис. м³/добу) і невеликі дебіти малов'язкого конденсату (від 0,2 до 800 см³ на 1 м³ газу).

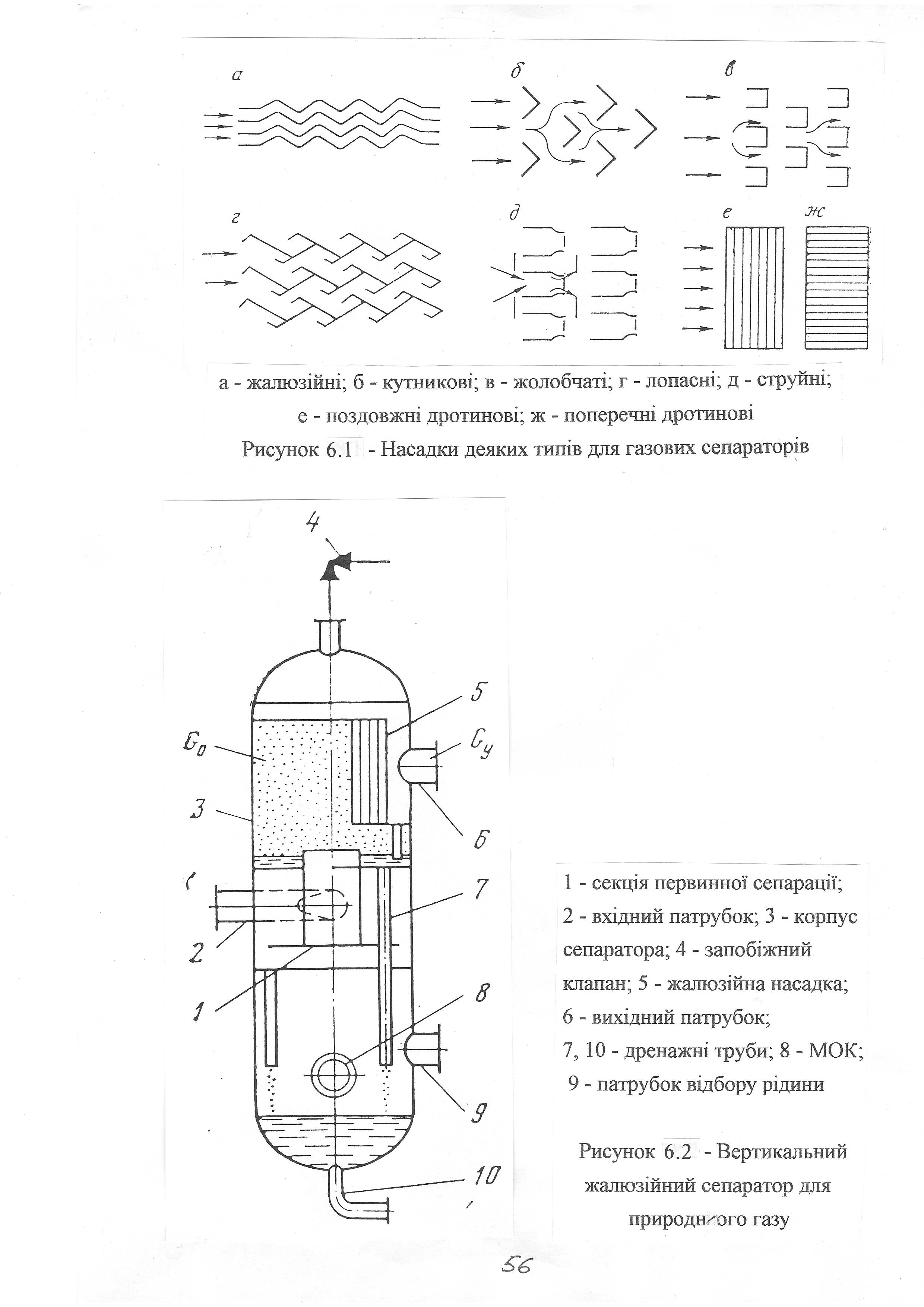

На родовищах природного газу застосовуються вертикальні і двоємнісні горизонтальні сепаратори з жалюзійною або сітчастою насадкою. Основним елементом газових сепараторів насадкового типу є скруберна насадка, яка виготовлена з пластин різної, конфігурації (рис. 5.1) або дротяної сітки. Найбільш ефективні краплеуловлювальні насадки - жалюзійна (а) і дротяна (е).

Принцип дії вертикального жалюзійного сепаратора (рис.5.2) полягає в тому, що газорідинна суміш, яка поступає в тангенціальний патрубок 2 направляється в секцію первинної сепарації 1, де проходить відділення основної маси рідини від газу під дією інерційних сил. Рідина стікає по зливній трубці 7, а газ по центральній трубці із секції первинної сепарації попадає в жалюзійну секцію 5, де остаточно відділяється від крапельної рідини.

Газ у жалюзійній секції очищається за рахунок турбулентних пульсацій газу і сил інерції.

Останнім часом застосовуються сітчасті насадки із металевої і полімерної сітки з різними плетіннями і розмірами петель. Ці насадки характеризуються високою якістю розділення крапельної рідини і газу, широким діапазоном ефективної роботи, невеликими втратами тиску і відносно високими робочими швидкостями.

1 - секція первинної сепарації; 2 - вхідний патрубок;

3 - корпус сепаратора; 4 - запобіжний клапан;

5 - жалюзійна насадка; 6 - вихідний патрубок; 7,10 - дренажні труби; 8 - МОК; 9 - патрубок відборурідини

Рисунок 5.2 - Вертикальний жалюзійний сепаратор природного газу

5.5.4 Визначити пропускну здатність вертикального газового сепаратора за наведеними нижче емпіричними формулами

Gг = 67 858D²V_г (рT_o/р_o·T·z ),

де G_г - пропускна здатність сепаратора за газом, м³/добу;

р_о - тиск при нормальних умовах, МПа;

Т_о - нормальна температура, К;

z - коефіцієнт стискання газу, z = 0,8;

V_г- допустима швидкість газу, м/с;

D - діаметр сепаратора, м;

р - тиск в сепараторі (приймати рівним 1,6; 2,5; 4,0; 5,5; 6,4 згідно варіанту), МПа;

Т - температура газу, Т = 283 К.

Для наближених розрахунків допустиму швидкість газу можна визначити за емпіричною формулою

V_г=A[(ρ_к-ρ_г)ρ_к)^1/2,

де А - постійний коефіцієнт, величина якого для вертикального сепаратора (h = 0,6 м):

А₁ = 0,03 для високого ступеня сепарації;

А₂ = 0,047 для середнього ступеня сепарації;

А₃ = 0,061 для грубого ступеня сепарації;

ρ_к - густина конденсату, ρ_к = 765 кг/м³;

ρ_г - густина газу, ρ_г = 51 кг/м³.
