2. Элипсоиды Земли и ее размеры. Основные точки, линии и плоскости на Земном шаре.

Под формой Земли представляют тело, образованное поверхностью уровня океана. Такая уровневая поверхность в любой точке перпендикулярна силе тяжести a.. Она имеет неправильную геометрическую форму и называется геоидом. B навигации используют приближенную фигуру, образованную вращением эллипса вокруг малой оси, называемой эллипсоидом. B картографии поверхность эллипсоида должна максимально совпадать с поверхностью данного района. Такой эллипсоид называется референц-эллипсоидом. B России используется референц-эллипсоид Крассовского, в Америке - Кларка, в Японии и Германии- Бесселя, в Англии- Эйрн, в Западной Европе- Хайфорда. B Международных глобальных навигационных системах используется международный референц - эллипсоид WGS-84 — WORLD GEODETIK SYSTEM-84 . Важно знать, что приемоиндикаторы ПИ дают координаты по эллипсоиду WGS-84, а карта на судне может быть составлена по другому эллипсоиду, и это требует введения поправок и может вызвать несоответствие места судна на Земле и карте. B судовождении форму Земли принимают за шар, объем которого равен объему эллипсоида вращения, отсюда радиус шара Земли:

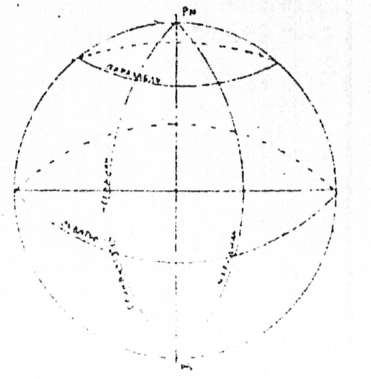

Для навигационных, астрономических и других целей на Земном шаре определены полюса, экватор, параллели, меридианы. ПОЛЮСАМИ называют точки пересечения оси вращения Земли с ее поверхностью. Полюсов два: PN -северный, и PS - южный. ЭКВАТОР — плоскость, перпендикулярная к оси вращения Земли и проходящая через ее центр. Экватор делит Землю на 2 полушария - северное и южное. ПАРАЛЛЕЛИ - плоскости, проходящие параллельно экватору. Параллелей множество. Они на картах изображаются в виде прямых линий параллельных нижней и верхней рамкам карты. МЕРИДИАНЫ - плоскости, проходящие через ось вращения Земли, называются истинными или географическими меридианами. Направление меридиана определяется направлением на Солнце в полдень и называется полуденной линией / N-S/, на картах меридианы изображаются прямыми вертикальными линиями, параллельными боковым рамкам. Bce карты ориентированы N вверх. Меридианов па Земле множество. B 1884 году было принято, меридиан, проходящий через Гринвичскую обсерваторию у Лондона считать нулевым, гринвичским, всемирным, начальным. Гринвичский и 180° меридианы делят Землю на два полушария — Западное и Восточное.

3. РЛС - принцип действия и тактико-технические данные.

Судовые РЛС относятся к азимутально-дальностным РТС, т. с. позволяет определить направление на объект и расстояние до него. В РЛС используется свойства сантиметровых волн отражаться от объектов. Мощные импульсы через короткие промежутки времени излучается антенной узким пространственным лучом. Отраженный сигнал принимается антенной, усиливается, обрабатывается и выводится на экран ЭЛТ, что позволяет определить направление на объект и измерить расстояние до него. РЛС работает на сантиметровых волнах, которые распространяются прямолинейно, но рефракция увеличивает дальность обнаружения и определяется формулой.

, где Н - высота антенны.

Дальность объекта = , где Н- высота объекта. Однако дальность обнаружения зависит еще и от силы отраженного сигнала, которая в свою очередь зависит от формы, размеров предмета и его шероховатости. Минимальная дальность действия РЛС составляет 30-80 метров и зависит от длины судна, высоты антенны, определяется экспериментально (по скрытию шлюпки). Теневые сектора и мертвые зоны наносятся на планшет около РЛС. Разрешающая способность РЛС по углу и расстоянию характеризуется способностью РЛС создавать детализацию объекта. Разрешающая способность по углу зависит от ширины диаграммы направленности и + 1,5 - 2,0°, разрешающая способность по расстоянию зависит от длины импульса и шкалы дальности и составляет: - на крупных шкалах ~ 30 м, а на мелких шкалах значительно больше 60-80. Влияет на разрешительную способность по углу и дальности размеры пятна эхо-сигнала 0,6-0,8 мм. Раствор диаграммы направленности = 20°, что позволяет не пропускать предметы при к ачках судна.

Теневые сектора и «мертвая зона» определяется на стоянке у причала. Вокруг судна перемещается шлюпка на размеренном лине, на экране РЛС замечают расстояние и сектора исчезновения шлюпки. Эти данные наносят на планшет, который должен находится у пульта РЛС.
